產品詳細介紹

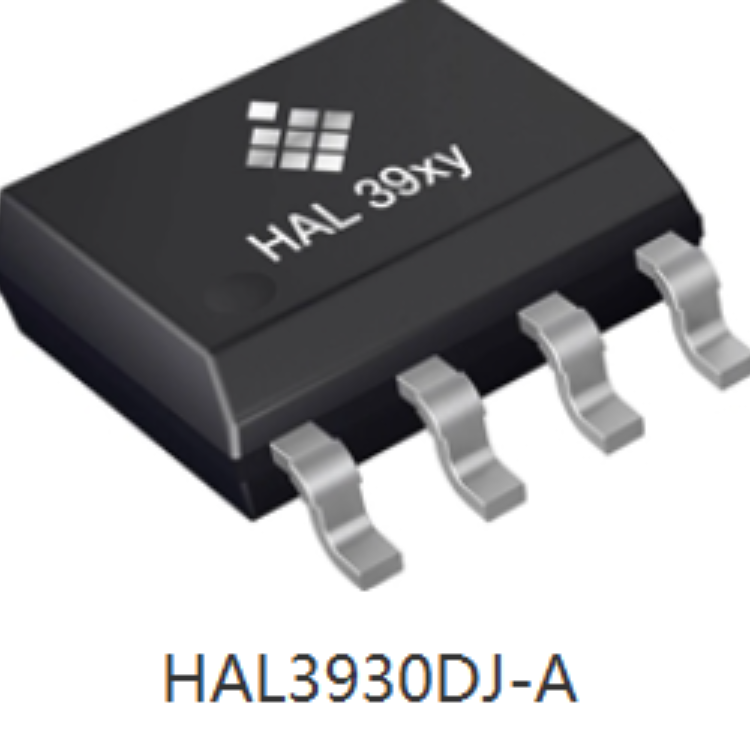

產品名稱：360°霍爾
產品型號：HAL3930DJ-A
產品產地：德國
概述
HAL 3930DJ-A 是 TDK-Micronas GmbH 生產的一款高性能的 3D 位置傳感器，專為需要抵抗雜散磁場的高精度位置測量而設計。該傳感器采用數字輸出接口，支持 PWM 或 SENT 協議，適用于汽車和工業應用。
產品描述
HAL 3930DJ-A 傳感器基于霍爾效應技術，集成了多個水平和垂直的霍爾板，能夠精確測量磁場的垂直和水平分量。傳感器能夠基于磁場分量計算出最多兩個角度，并將這些值轉換為數字輸出信號。它具備強大的內置信號處理能力，能夠調整增益、偏移和參考位置等參數，以適應不同的磁路設計。
產品特性
- 數字輸出：支持 PWM 或 SENT 協議，客戶可配置。
- 3D 位置測量：能夠測量 360° 角度范圍、線性運動以及 3D 位置信息。
- 雜散磁場抑制：使用霍爾板陣列抑制外部磁場干擾。
- 溫度范圍：適用于 -40°C 至 150°C 的環境溫度范圍。

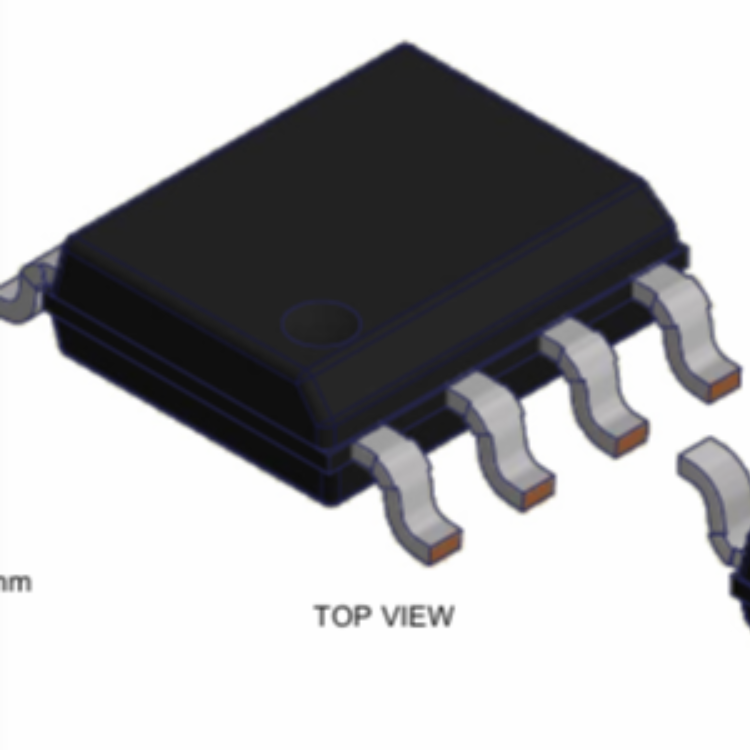

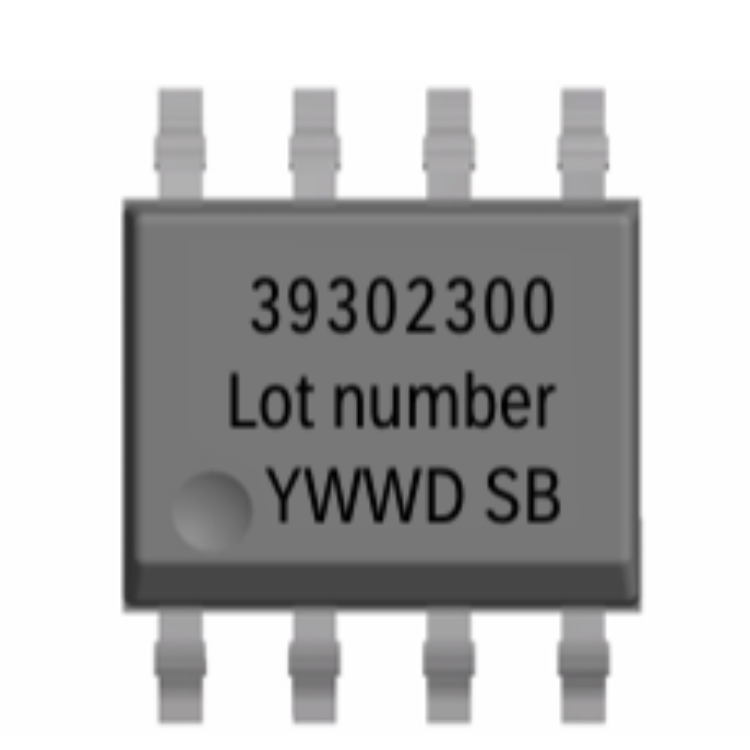

- 封裝類型：8 引腳 SOIC8 表面貼裝封裝。
- ISO 26262 兼容：SEooC ASIL B 就緒，支持功能安全應用。
- 開關輸出：可配置的開關輸出，用于各種信號源。
- 非易失性存儲器：可編程的 EEPROM 存儲器，具有冗余和鎖定功能。
- 診斷機制：內置的診斷功能，用于檢測不同的功能模塊。
應用領域
HAL 3930DJ-A 適用于多種應用場景，包括但不限于：
- 底盤位置檢測
- 渦輪增壓器
- 閥門位置（例如節氣門）
- 廢氣再循環 (EGR)
- 換擋位置
- 轉向角度
- 液位測量
- 非接觸式電位計
- 離合器位置
- 傳動系統位置檢測
- 剎車踏板位置 / 剎車行程傳感器
技術規格
絕對最大額定值
- 供電電壓：-18 V 至 37 V，短時間至 60 秒。
- 工作溫度：-40°C 至 190°C。
推薦操作條件
- 供電電壓：3 V 至 18 V。
- 工作溫度：-40°C 至 170°C。
電氣特性
- 供電電流：典型值為 12 mA。
- 內部振蕩器頻率：32 MHz。
- 采樣頻率：可配置，最高 8 kSps。
磁性特性
- 總角度誤差：根據不同的測量設置，具有不同的規格。
- 靈敏度失配：在 X、Y 和 Z 通道之間具有特定的規格。
編程與應用
HAL 3930DJ-A 可以通過傳感器的輸出引腳進行編程，無需額外的編程引腳。提供了兩種客戶模式：應用模式和編程模式。在應用模式下，傳感器提供數字輸出信號；在編程模式下，可以更改傳感器的寄存器設置。
結論
HAL 3930DJ-A 是一款高度靈活、精確的 3D 位置傳感器，適用于需要在嚴苛環境中進行精確位置測量的應用。其數字輸出接口和強大的內置功能使其成為汽車和工業控制系統的理想選擇。
