產品詳細介紹
產品名稱：開關霍爾
產品型號：HAR3725DJ-A
產品產地：德國
HAR3725DJ-A 是一款由 TDK-Micronas GmbH 生產的高性能、雙工位（Dual-Die）可編程二維位置傳感器，屬于 HAR 37xy 產品家族。該傳感器利用了 Micronas 專有的 3D HAL? 技術，提供全面的冗余功能，通過在單一封裝內堆疊兩個獨立的工位，每個工位都連接到封裝的相對側。堆疊工位架構確保兩個工位占據相同的磁場位置，從而生成同步的測量輸出。
產品特性：
- 雙工位冗余：提供全冗余輸出信號，增強了傳感器的可靠性。
- 模擬輸出：提供線性的、比率度量的模擬輸出信號。
- 集成斷線檢測：可與上拉或下拉電阻協同工作。
- 數字輸出能力：支持 PWM 和 SENT 輸出格式，根據 SAE-J2716 release 2010，且輸出格式可客戶編程。
- 靈敏度高：除了對垂直于芯片表面的磁場敏感外，也能感應與芯片表面平行的磁場。
- 多磁場分量測量：傳感器單元可測量 BX、BY 和 BZ 三個磁場分量，適用于寬距離、角度或穿過軸的角測量等新型應用。
- 信號處理：芯片上的信號處理功能可以計算兩個磁場分量之間的角度，并將這個值轉換為輸出信號。
- 可編程性：具備任意可編程的特性，用于線性化輸出信號，可設置多達 33 個設定點。
- 非易失性存儲器：通過非易失性存儲器（EEPROM）進行編程，具備冗余和鎖定功能。
- 高級診斷功能：包含先進的板載診斷特性，增強了故障安全檢測。
應用領域：
- 線性運動測量：如發動機沖程傳感器、離合器踏板位置等。
- 旋轉位置測量：如齒輪選擇器、節氣門閥位置等。
- 底盤位置傳感器：如行駛高度控制。
- 非接觸式電位器：提供高精度的位置或角度測量。
技術規格：
- 供電電壓：4.5 V 至 5.5 V。
- 工作溫度范圍：結溫從 -40 °C 至 170 °C。

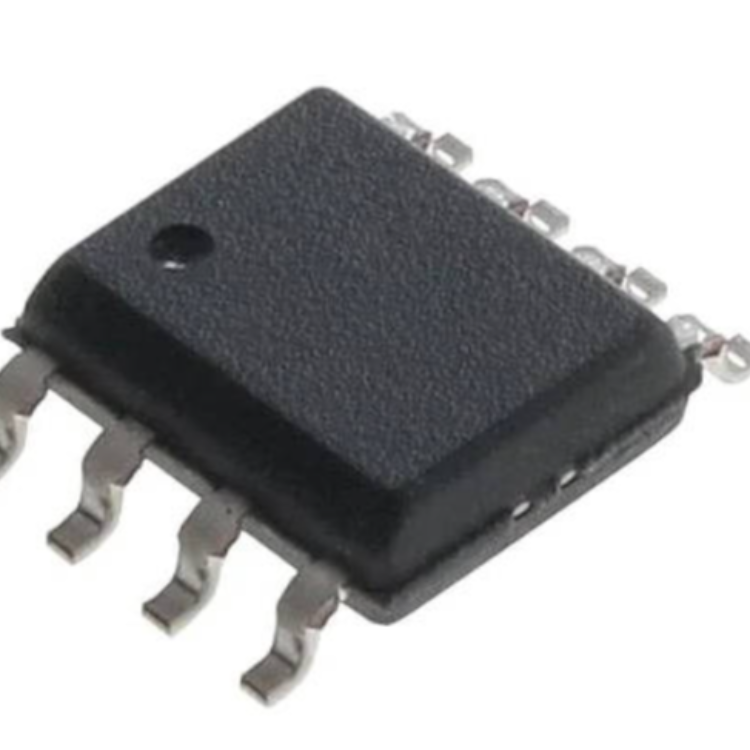

- 封裝類型：小型八引腳 SOIC8 封裝。
編程與接口：
- 編程模式：通過傳感器的輸出引腳調制串行電報進行編程。
- 編程工具：產品開發期間，可提供包括硬件和軟件的編程工具。
HAR3725DJ-A 以其高精度、高可靠性和靈活性，適用于汽車和工業應用中對安全性和準確性要求極高的場合。
