產品詳細介紹

產品名稱：角度傳感器

產品型號：HAL3725DJ-A

產品產地：德國

產品描述

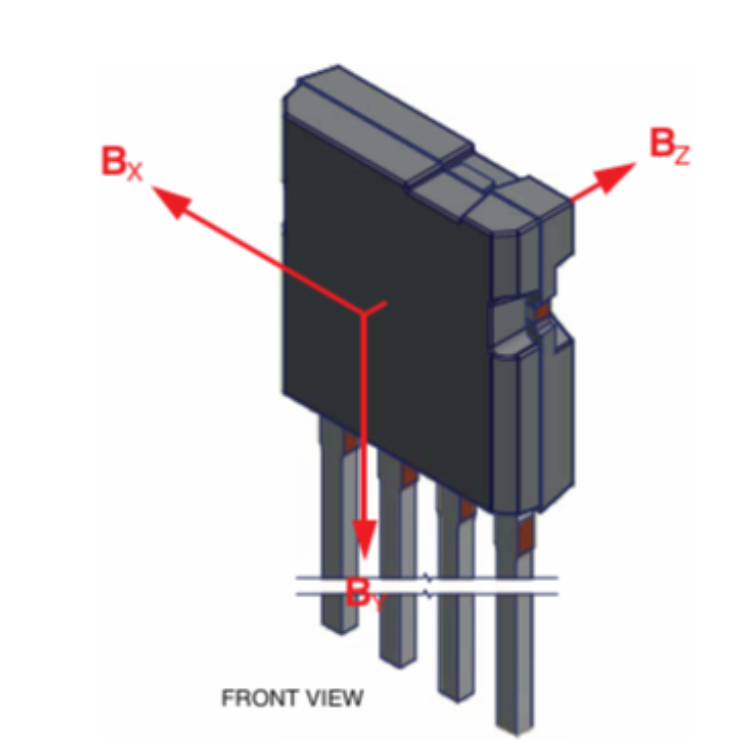

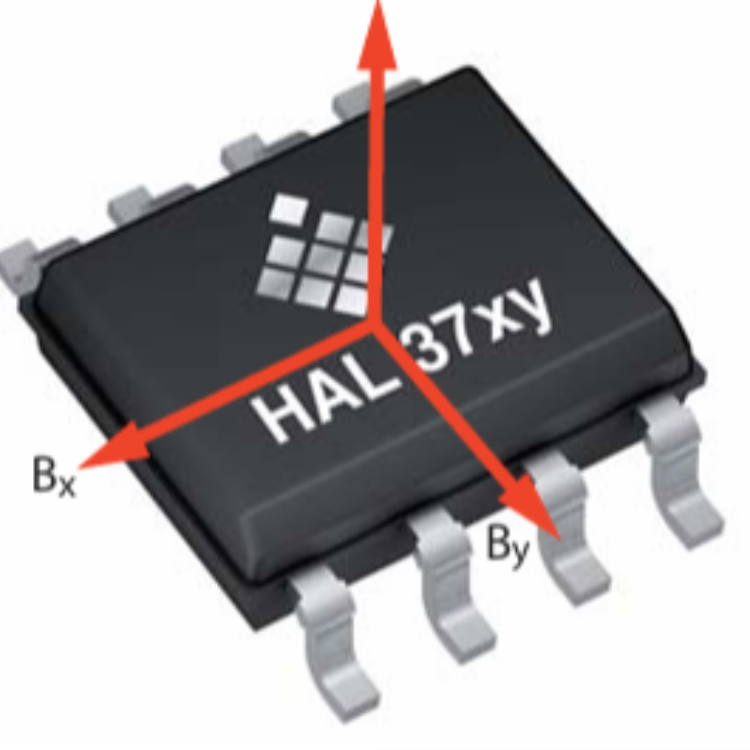

    HAL3725DJ-A是TDK-Micronas GmbH生產的一款基于Micronas 3D HAL?技術的2D位置傳感器。該傳感器屬于HAL 37xy家族，專為高精度的位置檢測而設計，能夠提供線性、比率度量的模擬輸出信號，并具備集成的線路斷裂檢測功能。它適用于需要在各種環境條件下進行精確位置測量的應用場景。

產品特性

• 模擬輸出：提供比率度量的線性模擬輸出信號。
• 線路斷裂檢測：能夠檢測線路是否斷裂，并在檢測到時提供輸出信號。
• 溫度和應力影響下的高穩定性：角度和位置測量對溫度和應力影響具有極高的穩定性。
• 寬電壓范圍：操作電壓范圍為4.5V至5.5V。
• 寬工作溫度范圍：環境溫度范圍從-40°C至150°C。
• 可編程性：通過非易失性存儲器(EEPROM)進行編程，具有冗余和鎖定功能。
• 診斷功能：具備先進的板載診斷功能，增強了故障安全檢測。

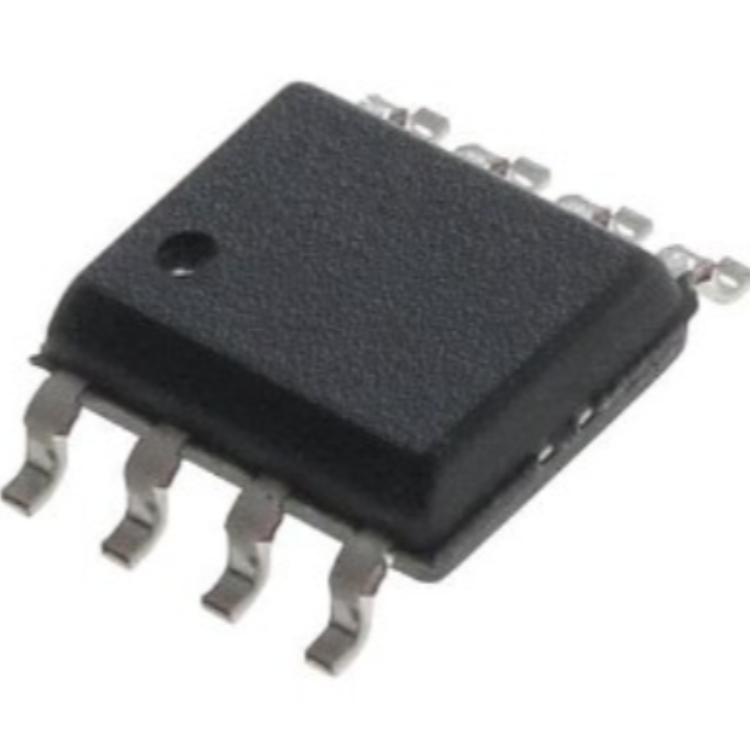

• 封裝類型：提供SOIC8-1封裝。

應用領域

• 線性運動測量：如EGR閥位置、離合器踏板位置、氣缸和閥門位置感測。
• 旋轉位置測量：例如齒輪選擇器、節氣門閥位置等。
• 底盤位置傳感器：使用HAL 371x進行車身高度控制。
• 非接觸式電位計：提供非接觸式的位置或角度測量解決方案。

技術規格摘要

• 供電電流：在規定的溫度范圍內，供電電流為8mA至13mA。
• 分辨率：對于HAL 3715/HAL 372x，分辨率為12位。
• 采樣頻率：8kHz。
• 存儲和貨架壽命：根據Micronas的存儲條件文檔，傳感器的存儲時間（貨架壽命）無限。
• 電氣特性：包括過壓和欠壓檢測、線路斷裂檢測等。
