產品描述
HAL3900DJ-A是TDK-Micronas GmbH開發的一款高性能的3D位置傳感器，屬于HAL/HAR 3900系列。這款傳感器專為需要抵抗雜散磁場的高精度2D位置感測（線性和角度）而設計，并且符合ISO 26262標準的開發要求。它能夠通過SPI接口提供高分辨率的位置測量，適用于汽車和工業應用。
產品特性

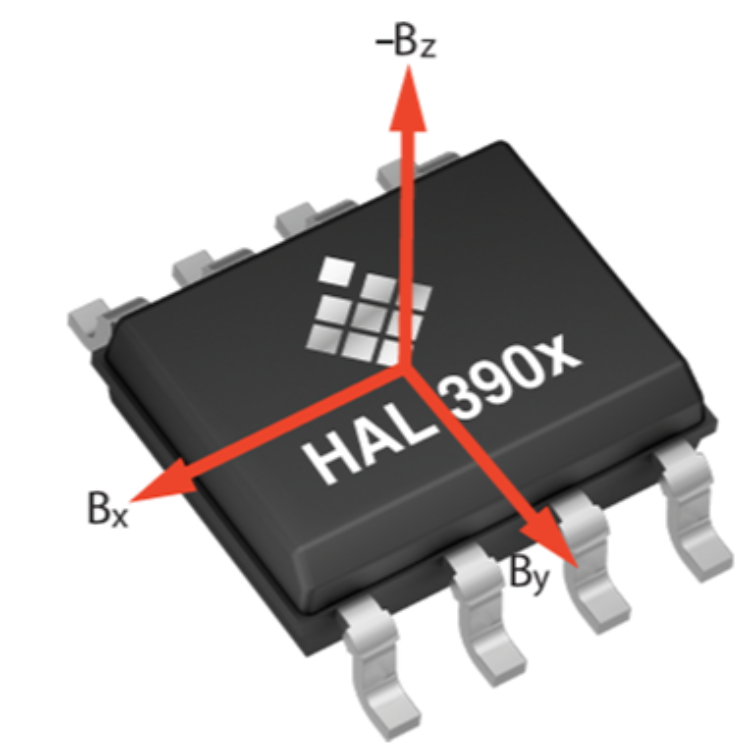

- 3D位置檢測：能夠測量兩個角度（BX, BY或BZ）并計算出3D位置信息。
- SPI輸出：通過SPI接口輸出位置信息，支持高達5MHz的通信速度。
- 溫度補償：傳感器內部對BX, BY和BZ的值進行溫度補償。
- 非易失性內存編程：通過SPI接口可編程的非易失性內存，允許用戶根據磁場特性調整增益、偏移、參考位置等參數。
- 低功耗模式：具備多種低功耗模式，包括通過外部ECU喚醒或磁場/位置信息變化喚醒。
- 高精度：測量數據以16位數字編碼值（二進制補碼）提供。
- 環境適應性：工作在-40°C至150°C的環境溫度范圍。

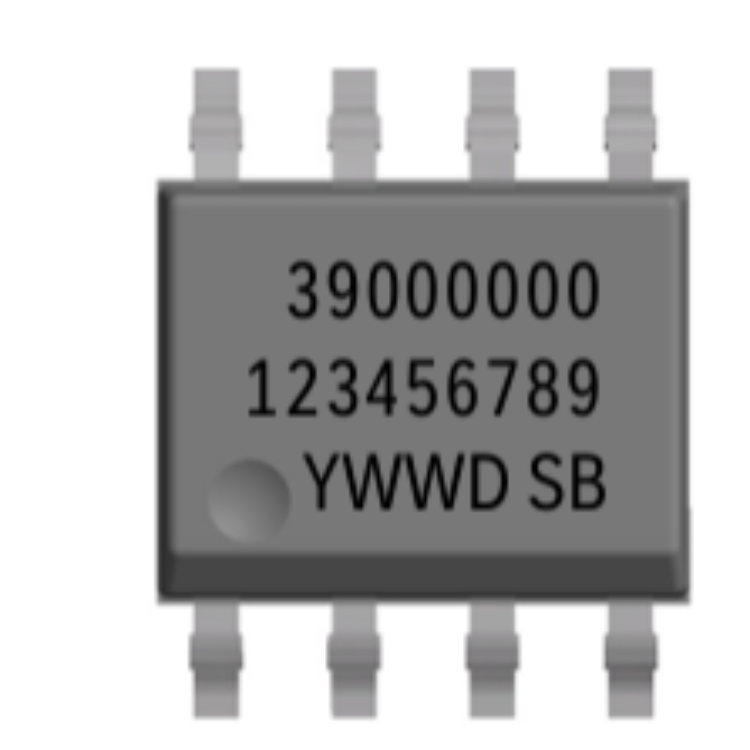

- 封裝類型：8引腳SOIC-8表面貼裝封裝。
應用領域
- 3D位置檢測：如游戲手柄、換擋器位置、轉向柱開關位置等。
- 旋轉位置檢測：包括變速器應用、雨刷位置檢測等。
- 線性位置檢測：適用于變速器應用等。
技術規格摘要
- 供電電壓：3.0 V至5.5 V。
- 工作溫度：-40°C至150°C的環境溫度，最高可達170°C的結溫。
- 測量范圍：360°角度測量和線性位置檢測。
- 采樣頻率：高達16 kSps。
- 診斷機制：具備內部診斷不同功能模塊的能力。
. HAL3900DJ-A以其高精度和靈活性，為需要復雜位置感測解決方案的領域提供了一個可靠的選擇。
