LM26420-Q1 穩壓器是一款單片、高效雙通道 PWM 降壓 DC/DC 轉換器。該器件能夠通過內部 75mΩ MOS 頂部開關和內部 50mΩ MOS 底部開關驅動兩個 2A 負載，采用最先進的 BICMOS 技術，可實現最佳功率密度。世界一流的控制電路允許低至 30ns 的導通時間，從而在整個 3V 至 5.5V 輸入工作范圍內支持極高頻轉換，最小輸出電壓為 0.8V。

雖然工作頻率很高，但很容易實現高達 93% 的效率。包括外部關斷功能，具有超低待機電流。LM26420-Q1 使用電流模式控制和內部補償，可在較寬的工作條件下提供高性能調節。
*附件：lm26420-q1.pdf

由于確保開關頻率大于 2MHz，因此 LM26420-Q1 可用于汽車應用，而不會在 AM 頻段造成干擾。

特性

• 適用于汽車應用
• 符合 AEC Q100 標準，結果如下：
  • 器件溫度等級 0 （Q0）：-40°C 至 +150°C 環境工作溫度
  • 器件溫度等級 1 （Q1）：-40°C 至 +125°C 環境工作溫度
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 符合 CISPR25 5 類傳導發射
• 輸入電壓范圍為 3V 至 5.5V
• 輸出電壓范圍為 0.8V 至 4.5V
• 每個穩壓器 2A 輸出電流
• 固定 2.2MHz 開關頻率
• 0.8V、1.5% 內部電壓基準
• 內部軟啟動
• 每個輸出均具有獨立的電源良好和精密使能
• 電流模式，PWM作
• 熱關斷
• 過壓保護
• 啟動至預偏置輸出負載
• 穩壓器異相 180°

參數

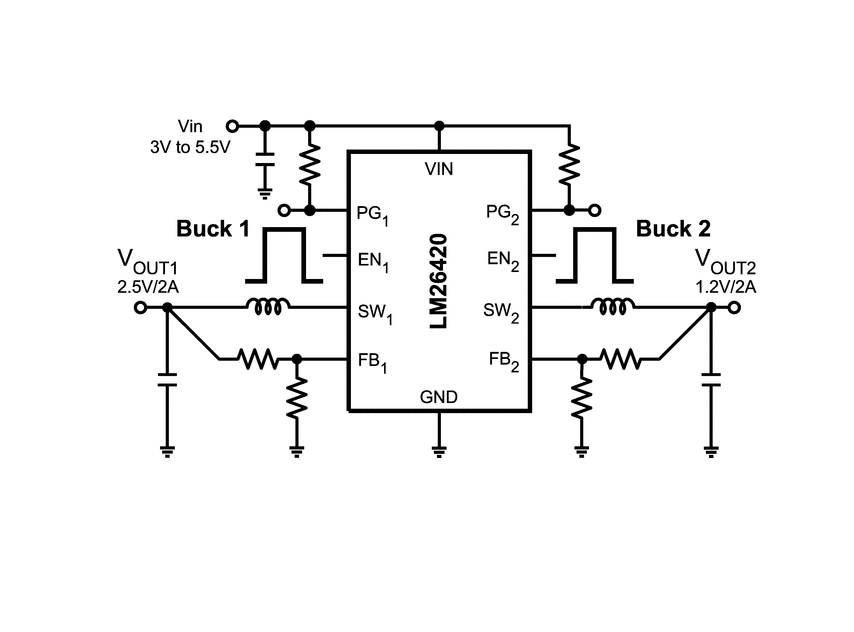

方框圖

1. 產品概述

LM26420-Q1 是一款由 Texas Instruments 生產的雙通道、高效率、同步 DC/DC 轉換器，專為汽車電子應用設計。該器件采用 BICMOS 技術，每個通道可驅動高達 2A 的負載，具有固定 2.2MHz 的開關頻率和多種保護功能，如過壓保護、熱關斷等。

2. 主要特性

• ?雙通道輸出?：每個通道可提供高達 2A 的輸出電流。
• ?高效率?：采用先進的 BICMOS 技術，轉換效率可達 93%。
• ?固定開關頻率?：2.2MHz 的固定開關頻率，適用于汽車電子應用。
• ?寬輸入電壓范圍?：支持 3V 至 5.5V 的輸入電壓范圍。
• ?多種保護功能?：包括過壓保護、熱關斷、短路保護等。
• ?獨立電源良好和使能控制?：每個輸出通道具有獨立的電源良好指示和使能控制。

3. 應用領域

• 汽車信息娛樂系統和儀表集群。
• 高級駕駛輔助系統（ADAS）。

4. 功能描述

• ?同步整流?：內置頂部和底部 MOS 開關，采用同步整流技術，提高效率。
• ?電流模式控制?：采用電流模式控制，提供快速的瞬態響應和穩定的輸出電壓。
• ?軟啟動功能?：限制啟動時的浪涌電流，保護輸入電源和負載。
• ?熱關斷?：當結溫超過 165°C 時，自動關閉輸出，防止過熱損壞。

5. 設計指南

• ?輸出電壓編程?：通過反饋電阻分壓器設置輸出電壓，公式為 VOUT=R1+R2R2×0.8VVOUT ? =R2R1**+R2?×0.8V**。
• ?電感選擇?：根據輸入電壓、輸出電壓和負載電流選擇合適的電感值，以最小化輸出紋波電壓。
• ?電容選擇?：推薦使用陶瓷電容作為輸入和輸出電容，以減小 ESR 并提高電路穩定性。
• ?PCB 布局?：強調關鍵信號路徑的布局要點，包括輸入/輸出電容、電感、反饋電阻等的放置位置，以減小寄生參數對電路性能的影響。

6. 封裝與訂購信息

LM26420-Q1 提供 HTSSOP-20 和 WQFN-16 兩種封裝選項，具體封裝類型和可訂購信息請參考數據手冊中的“封裝選項附錄”部分。

7. 注意事項

• 在設計過程中，應仔細考慮電感、電容的選擇和 PCB 布局，以確保電路的性能和穩定性。
• 在使用過程中，應注意監控器件的工作溫度和負載電流，避免超過其額定值導致?lián)p壞。
• LM26420-Q1 符合 AEC-Q100 標準，適用于汽車電子應用，但在設計和使用過程中仍需遵循相關標準和規范。
