LM26420-Q1 雙路 2.0A，高效同步降壓 DC-DC 穩壓器

數據： LM26420-Q1 Dual 2-A, Automotive-Qualified, High-Efficiency Synchronous DC/DC Converter 數據表

描述

LM26420-Q1調節器是一款單芯片，高效雙PWM降壓DC /DC轉換器。該器件能夠驅動兩個2-A負載，內部75mΩPMOS頂部開關和內部50mΩNMBC底部開關，采用最先進的BICMOS技術，可提供最佳功率密度。世界一流控制電路允許低至30 ns的時間，從而在整個3 V至5.5 V輸入工作范圍內支持異常高頻轉換，最低輸出電壓為0.8 V.

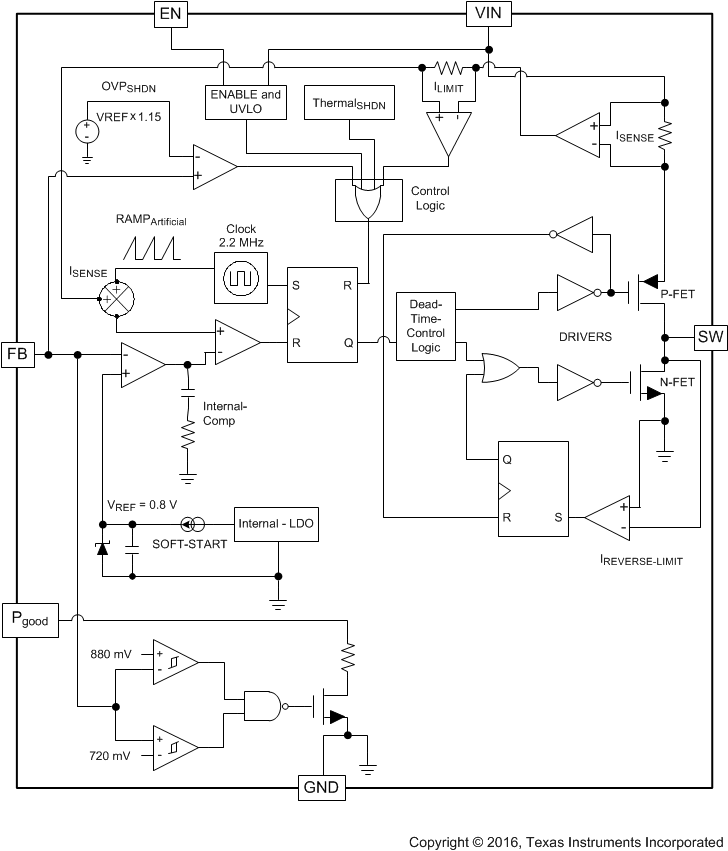

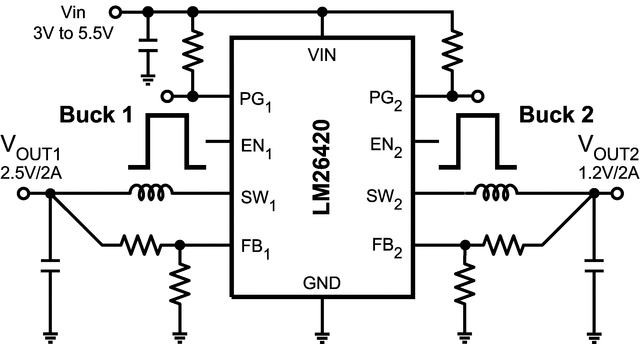

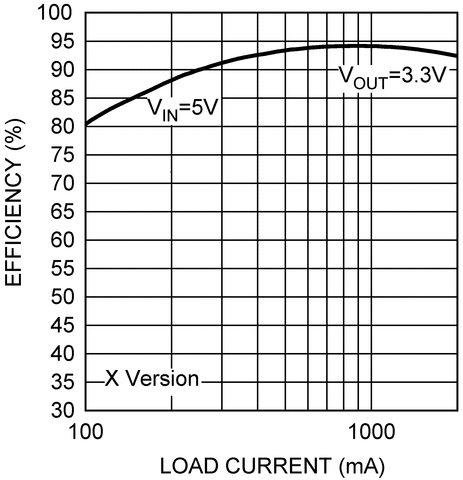

雖然工作頻率高，效率高達93％易于實現。包括外部關斷，具有超低待機電流。 LM26420-Q1采用電流模式控制和內部補償，可在各種工作條件下提供高性能調節。

由于其開關頻率確保大于2 MHz，因此LM26420-Q1可用于汽車應用不會對AM頻段造成干擾。

特性

符合汽車應用要求
AEC Q100-符合以下結果：
- 設備溫度等級0（Q0）： - 40°C至+ 150°C環境工作溫度
- 器件溫度等級1（Q1）： - 40°C至+ 125°C環境工作溫度
符合CISPR25 Class 5傳導發射
輸入電壓范圍為3 V至5.5 V
輸出電壓范圍為0.8 V至4.5 V
每個穩壓器的2-A輸出電流
固定2.2 MHz開關頻率
0.8 V，1.5％內部參考電壓
內部軟啟動
每個輸出的獨立電源良好和精確使能
電流模式，PWM操作
熱關斷
過壓保護
啟動到預偏置輸出負載
調節器180°異相
使用LM26420-Q1創建定制設計使用WEBENCH ^?電源設計師

所有商標均為其各自所有者的財產。

參數 與其它產品相比?降壓轉換器（集成開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
?

LM26420-Q1
3 ? ?
5.5 ? ?
0.8 ? ?
4.5 ? ?
2 ? ?
2 ? ?
550 ? ?
2200 ? ?
0.9 ? ?
Enable Light Load Efficiency Phase Interleaving Power Good Pre-Bias Start-Up Synchronous Rectification ? ?
Current Mode ? ?
98 ? ?
-40 to 125 ? ?
Automotive ? ?
HTSSOP WQFN ? ?
