第三十一章 MCO——PA8從主頻分頻輸出

W55MH32的MCO（Microcontroller Clock Output）是一個重要的時鐘輸出功能，允許將內部時鐘信號通過特定引腳輸出到外部，供其他設備或系統同步使用。以下是關于MCO功能概述、應用場景及配置步驟的詳細說明：

1MCO功能概述

1.1簡介

W55MH32的MCO（Microcontroller Clock Output）是微控制器的時鐘輸出引腳，允許將內部時鐘源（如HSI、HSE、PLL或系統時鐘）輸出到外部，主要用于系統調試、外部設備同步或時鐘測量。

1.2基本概念

MCO引腳：通常為特定的GPIO（如W55MH32系列的PA8），需配置為復用功能（AF）模式。

時鐘源：MCO的時鐘源可來自W55MH32內部的多種時鐘信號，例如：

HSI（內部高速時鐘）：默認8MHz（不同型號可能不同）。

HSE（外部高速時鐘）：外接晶振或時鐘源（如8MHz）。

PLL輸出：經過鎖相環倍頻后的系統時鐘（SYSCLK）。

LSI/LSE（低速時鐘）：通常用于低功耗場景（如RTC），但較少用于MCO輸出。

1.3分頻原理

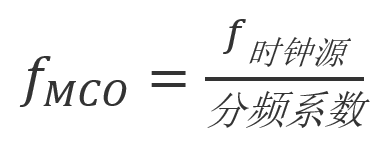

通過RCC時鐘控制寄存器（如RCC_CFGR）中的MCO預分頻器（MCO Prescaler），可對時鐘源進行分頻，輸出頻率公式為：

（時鐘源分頻系數分頻系數可選：1、2、4、8、16）

例如：若系統時鐘（SYSCLK）為72MHz，分頻系數設為4，則MCO輸出頻率為18MHz。

2應用場景

MCO的核心價值在于精準時鐘輸出和系統調試便利性，以下是其典型應用場景：

2.1為外部設備提供時鐘源

場景：當外部傳感器、ADC、DAC、通信模塊（如WiFi/藍牙芯片）需要精準時鐘時，可直接使用MCO輸出的時鐘信號，避免額外時鐘電路設計。

示例：為外部ADC芯片提供同步時鐘，確保采樣頻率與W55MH32系統時鐘同步。

2.2多芯片同步（主從模式）

場景：多個W55MH32或其他MCU協同工作時，通過MCO輸出主芯片的時鐘，使從芯片以相同頻率運行，避免異步通信帶來的時序問題。

示例：工業控制中多處理器同步執行任務，或分布式系統中的時鐘同步。

2.3調試與測量

場景：開發階段通過示波器測量MCO引腳，驗證內部時鐘配置是否正確（如PLL倍頻、分頻系數是否生效）。

用途：快速定位時鐘配置錯誤（如系統時鐘未按預期分頻）。

2.4通信協議的時鐘同步

場景：在需要精確時鐘的通信協議中（如SPI、I2S、CAN），MCO可作為從設備的時鐘參考，確保數據傳輸?shù)姆€(wěn)定性。

示例：W55MH32作為SPI主機時，MCO輸出時鐘供從機（如Flash芯片）同步，避免因時鐘偏差導致的數據錯誤。

2.5低功耗系統的時鐘管理

場景：在電池供電系統中，通過MCO輸出低頻時鐘（如將HSI分頻至1MHz），供外部外設進入低功耗模式，同時保持系統部分功能運行。

3注意事項

引腳驅動能力：MCO輸出頻率不宜過高（需低于GPIO的最大可靠頻率，通常建議不超過50MHz），高頻時需考慮信號完整性（如阻抗匹配）。

時鐘源使能順序：配置MCO前需確保時鐘源已穩定（如HSE起振完成），避免輸出無效信號。

4程序設計

配置MCO需依次完成時鐘源使能、GPIO功能設置、寄存器分頻配置等步驟，具體如下：

4.1使能時鐘源

若時鐘源為PLL或HSE，需先通過RCC寄存器使能對應的時鐘（如RCC_HSEConfig(RCC_HSE_ON)）。

若選擇SYSCLK（系統時鐘）作為源，需確保系統時鐘已正確配置（如PLL倍頻完成）。

4.2配置GPIO為MCO復用功能

將MCO引腳（如PA8）設置為復用推挽輸出，確保信號穩定輸出：

void MCO_GpioConfig(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;

    GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_8;
    GPIO_InitStructure.GPIO_Speed= GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_Init(GPIOA,&GPIO_InitStructure);
}

選擇引腳：確定使用PA8（GPIO_Pin_8）。

設置速度：因外設需要高頻信號（如MCO輸出幾十MHz的時鐘），所以選擇50MHz高速模式。

配置模式：復用推挽輸出模式使引腳可輸出外設的專用信號（而非普通GPIO電平）。

寄存器寫入：通過GPIO_Init()函數將配置寫入硬件寄存器，使引腳按設定模式工作。

4.3選擇時鐘源并設置分頻系數

通過RCC_CFGR寄存器的MCO位段選擇時鐘源，MCOPRE位段設置分頻系數：

void RCC_MCOConfig(uint8_t RCC_MCO)
{
  /* Check the parameters */
  assert_param(IS_RCC_MCO(RCC_MCO));

  if(RCC_MCO<= RCC_MCO_PLLCLK_Div2)
 ???????? {
 ?????????????????? /* Perform Byte access to MCO bits to select the MCO source */
 ?????????????????? *(__IO?uint8_t?*) CFGR_BYTE4_ADDRESS?= RCC_MCO;
 ???????? }
 ???????? else
 ???????? {
 ?????????????????? *(__IO?uint8_t?*) CFGR_BYTE4_ADDRESS?= RCC_MCO_PLLCLK_Div2;
 ???????? }
 ???????? RCC-?>RCC_MCO_VAL= RCC_MCO-6;
}

該函數主要實現的功能為：

參數校驗：確保輸入的 MCO配置是W55MH32支持的合法選項。

寄存器寫入：通過字節訪問 RCC_CFGR寄存器的特定位段，設置 MCO的時鐘源和分頻系數。

異常保護：若輸入非法參數，強制使用安全的默認配置（RCC_MCO_PLLCLK_Div2）。

4.4主程序

主程序main()實現整體功能，驗證時鐘配置并提供時鐘輸出測試：

int main(void)
{
    RCC_ClocksTypeDef clocks;

    delay_init();

    RCC_ClkConfiguration();

    UART_Configuration(115200);
    printf("MCO Out Pll Div Test.n");
    RCC_GetClocksFreq(&clocks);

    printf("SYSCLK: %3.1fMhz, HCLK: %3.1fMhz, PCLK1: %3.1fMhz, PCLK2: %3.1fMhz, ADCCLK: %3.1fMhzn",
           (float)clocks.SYSCLK_Frequency /1000000,(float)clocks.HCLK_Frequency/1000000,
           (float)clocks.PCLK1_Frequency /1000000,(float)clocks.PCLK2_Frequency/1000000,(float)clocks.ADCCLK_Frequency/1000000);

    MCO_GpioConfig();
    RCC_MCOConfig(RCC_MCO_PLLCLK_Div16);

    while(1);
}

程序首先初始化延時函數和系統時鐘，配置UART以115200波特率輸出調試信息，然后獲取并打印系統時鐘、AHB總線、APB1/APB2總線及ADC時鐘的頻率。接著配置MCO引腳（PA8）并將PLL時鐘除以16后通過該引腳輸出。最后程序進入無限循環保持運行狀態，

5下載驗證

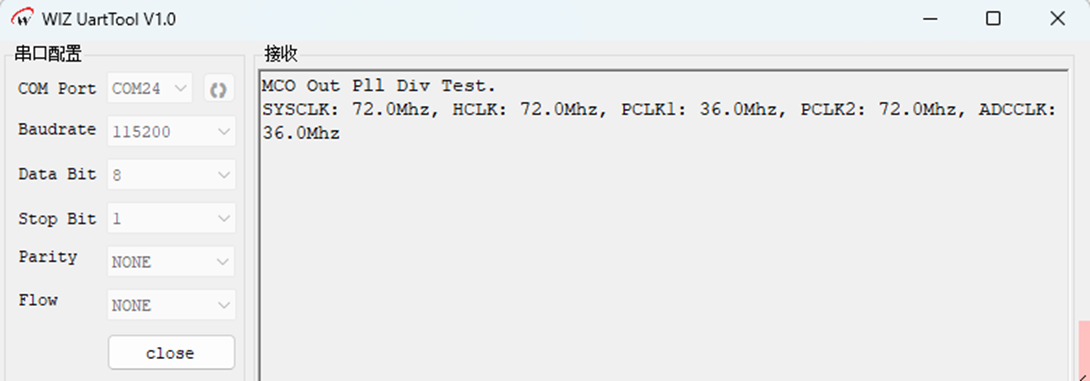

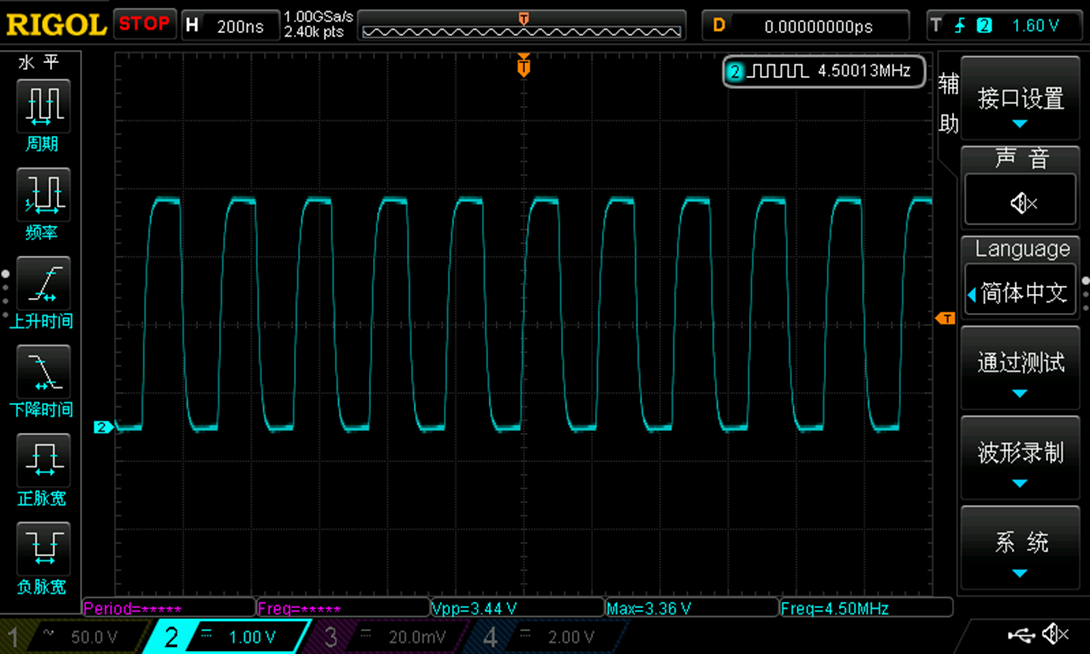

程序下載運行后，首先打印了示例名稱和各系統時鐘頻率，然后PA8引腳持續輸出波形：

6總結

MCO功能通過靈活配置時鐘源和分頻系數，為W55MH32提供了對外輸出時鐘的能力，簡化了系統設計中的時鐘同步問題。先理解其應用場景（如多芯片同步、調試測量），再掌握配置步驟（時鐘源選擇、GPIO設置、分頻配置），可更高效地應用于實際項目中。
