本制作利用紅外對射檢測模塊、語音錄放模塊及雙穩態觸發器，設計制作了紅外安全保護裝置。它是利用人眼觀察不到的紅外線光束，組成無線區域檢測系統。當操作者的身體或身體的某一部位誤入正在工作的危險區域，遮住紅外光束時，紅外安全保護裝置立即動作，發出報警信號，同時使鍛壓設備立即制動停車，從而達到了對機械操作人員的保護作用。整個系統采用模塊化結構，具有安裝容易，性能穩定，結構緊湊。對光容易等特點。適合在沖壓機械，注塑機、剪板機等機床設備上安裝使用。

　　隨著工業技術的迅速發展，鍛壓設備由于具有通用性強、工作效率高、操作簡單等優點，被廣泛應用于機械、電器、車輛、家電、造紙等加工行業中。由于鍛壓生產的快節拍和上下料頻繁，容易使操作者在精神和體力上的疲勞。在我國，每年由于鍛壓機械作業造成的人身傷亡事故多達數十萬起，直接經濟損失上億元，給國家、社會、企業、受傷者個人及家庭帶來沉重的負擔和災難。因此，在鍛壓機床上設計安裝紅外安全保護裝置，是一項十分迫切而重要的事情。為了確保機械操作人員的人身安全，防止工傷事故的發生，本文利用紅外線對射檢測模塊、語音錄放模塊及雙穩態觸發器，設計了紅外安全保護裝置，一旦操作者的手或身體的其它部位進入危險區域，遮斷了不可見紅外線光束，紅外保護系統立即動作，發出報警信號，同時使機床立即制動停車。

　　1電路工作原理

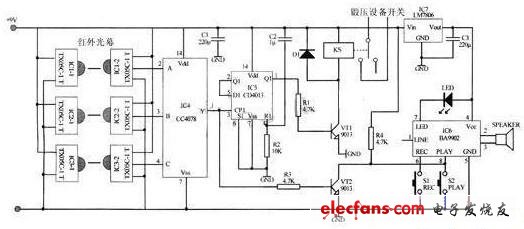

　　紅外安全保護裝置電路圖如下圖所示，電路主要由紅外發射模塊和接收模塊、雙穩態觸發器及語音錄放模塊幾部分組成。IC1-1～I(xiàn)C3-1(TX05C-1T)為紅外線發射模塊，IC1-2～I(xiàn)C3-2(TX05C-1R)為配套的紅外線接收模塊。當操作者未進入危險區域時，接收模塊接收到紅外發射模塊發射的紅外線信號并正確譯碼后。其0UT輸出端輸出低電平信號(小于0.1V)，8輸入端或非門/或門IC4(CC4078)的A、B、C輸入端為低電平，IC4的輸出端為低電平，雙穩態電路IC5(CD4013)無輸出，晶體管VTl(9013)截止，繼電器KS(JZC-23F)處于釋放狀態，其常閉觸點閉合，鍛壓設備正常工作。如果有人的身體誤入危險區域，勢必會遮斷紅外線光束，只要IC1-2～I(xiàn)C3-2(TX05C-1R)中有一只沒有收到紅外指令，相應的紅外線接收模塊OUT輸出端輸出高電平信號(大于3.5V)，經過IC4電路后，IC4(CC4078)的端輸出為高電平，由IC5(CD4013)組成的雙穩態電路被觸發翻轉，其Q1端輸出高電平，晶體管VT1導通，繼電器KS(JZC-23F)吸合。常閉觸點斷開，使機床設備立即制動停車，從而起到安全保護作用。同時晶體管VT2(9013)也導通。其集電極由高電平翻轉為低電平。觸發語音錄放模塊IC6(BA9902)工作，播放事先錄制好的警示語句提醒機械操作人員注意。BA9902是一只最新語音錄放模塊，它配上兩只按鍵和一只揚聲器就可構成一臺高音質的語音錄放系統。錄音時，用揚聲器作話筒，按下S1(REC)錄音鍵，電路進入錄音狀態，錄音指示燈(LED)亮，直至存儲器錄滿或松開REC鍵。放音方法有兩種：一種是輕觸S2(PLAY)鍵語音錄放模塊進入放音狀態，直至放音結束。另一種放音方法是用脈沖觸發，低電平有效。在自動控制系統中，用脈沖觸發放音，可省去放音按鍵S2。

　　2紅外線發射、接收模塊結構

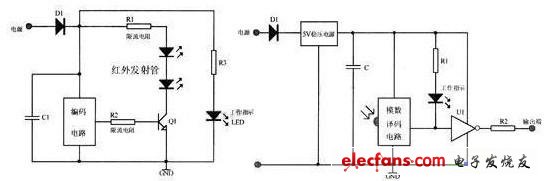

　　本制作關鍵器件是紅外發射、接收模塊TX05C-1，它是天津特新電子廠最新開發生產的一種紅外發射與接收模塊，用該模塊可組成對射式電子開關?；驹硎抢萌搜塾^察不到的紅外線光束，組成無線區域檢測系統，當人或物體遮住紅外光束時，接收模塊會自動輸出高電平信號，進而帶動繼電器或其它機構動作。達到預期效果。由于TX05C-1模塊內部含有專用密碼調制電路，故其不受外界光線或其它電路的干擾，具有很高的可靠性和抗干擾能力，可廣泛用于電子計數、自動控制、安全防范等產品中。TX05C-1分發射(TX05C-1T)、接收(TX05C-1R)兩個模塊，采用數字編碼技術，當遇到強光干擾或用光源進行解密時，接收模塊的檢測電路將發出報警，而電路不會動作，這一設計使得電路具有較強的抗干擾能力。發射模塊TX05C-1T的工作電壓為5～12V，工作電流為16～70mA，有效作用距離為3～7m。接收模塊的內部電路設有微功耗穩壓電路，其功耗極小，工作電壓為7-12V，在接收到發射模塊發出的信號并正確譯碼時，其工作電流為1mA，在譯碼錯誤時，工作指示燈閃爍發光。接收電路引出一條線纜，以便引入電源和輸出信號，其中紅色芯線接電源正極，白色芯線為信號輸出0UT端，屏蔽層(銅網)接電源負極。發射和接收模塊的外形尺寸為32mm×46mm×17mm，外部裝有工作指示燈，內部原理圖如下圖所示。

　　紅外安全保護裝置是利用紅外對射檢測模塊、語音錄放模塊及雙穩態觸發器，制作的紅外安全保護裝置。它利用人眼觀察不到的紅外線光束，組成無線區域檢測系統，當操作者的身體或身體的某一部位誤入正在工作的危險區域、遮住紅外光束時，紅外安全保護裝置會立即動作，發出報警信號，同時使鍛壓設備立即制動停車，從而達到了對工作人員的保護作用。整個系統采用模塊化結構，具有安裝容易，性能穩定。結構緊湊，等特點。適合在沖壓機械，注塑機、剪板機等機床設備上安裝使用。裝置由于采用了數字編碼技術及紅外調制技術，它不僅能抗可見光干擾，而且不影響人的視線，利于操作，因此，具有良好的應用前景。
