通信設備電路的保護

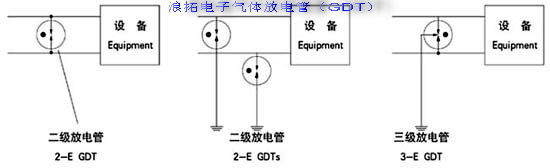

在通信設備的正常使用過程中，交流電網和通信線路上會出現雷擊浪涌電壓、火花放電等EMI瞬態干擾信號。瞬態干擾的特點是作用時間極短，但電壓幅度高、瞬態能量大。當瞬態電壓疊加在控制系統的輸入電壓上，使輸入通信設備系統的電壓超過系統內部器件的極限電壓時，便會損壞通信設備的電源；當瞬態電壓疊加在通信線路上時，瞬間高壓便會損壞信號環路中傳輸、控制的元器件。另外，由于電力線搭碰、感應，通信電路上有可能出現持續的過電壓、過電流，如不加保護也有可能損壞通信電路或器件，甚至造成火災和生命財產損失。因此，必須采用恰當?shù)谋Ｗo(hù)措施，對通信系統及設備進行防護。LT-B3D系列器件，電壓范圍為90V~470V，采用5-mmx7.6-mm封裝。GTD在導通時形成短路到地的電路,有助于避免受到瞬態干擾的損害。當一個電浪涌超過GDT所承受的擊穿電壓電壓時，該器件便電離,并進行快速傳導。當浪涌過后,系統電壓回到正常電平，GDT便回到其高阻抗的關閉狀態。
