優勢和特點

• 增強的系統級ESD性能符合IEC 61000-4-x標準
• 工作溫度最高可達：125°C
• 默認低電平輸出

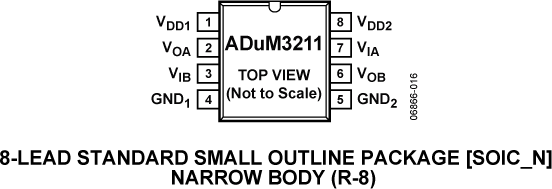

• 8引腳窄體SOIC封裝，符合RoHS標準
• 低功耗工作
  • 5 V工作電壓（請參考數據手冊）
  • 3.3 V工作電壓（請參考數據手冊）
• 高數據速率：DC至25 Mbps (NRZ)
• 欲了解更多特性，請參考數據手冊

• 下載 ADuM3211-EP數據手冊(pdf)
• 軍用溫度范圍：-55°C至+125°C
• 受控制造基線
• 增強型產品變更通知
• 認證數據可應要求提供
• 通過汽車應用認證
• V62/14628 DSCC圖紙?zhí)?/li>

產品詳情

ADuM3210/ADuM3211是采用ADI公司iCoupler? 技術的雙通道數字隔離器。這款隔離器件將高速CMOS與單芯片變壓器技術融為一體，具有優于光耦合器等替代器件的出色性能特征。

iCoupler器件不用LED和光電二極管，因而不存在一般與光耦合器相關的設計困難。簡單的iCoupler數字接口和穩定的性能特征，可消除光耦合器通常具有的電流傳輸比不確定、非線性傳遞函數以及溫度和使用壽命影響等問題。這些iCoupler產品不需要外部驅動器和其它分立器件。此外，在信號數據速率相當?shù)那闆r下，iCoupler器件的功耗只有光耦合器的1/10至1/6。

ADuM3210/ADuM3211的雙通道屬于獨立式隔離通道，提供兩種配置選擇、兩種不同數據速率，最高可達10 Mbps（見訂購指南）。它們均可采用2.7 V至5.5 V電源電壓工作，與低壓系統兼容，并且能夠跨越隔離柵實現電壓轉換功能。相比ADuM3200/ADuM3201的默認輸出高電平特性，ADuM3210/ADuM3211隔離器具有默認輸出低電平特性。該系列器件還提供125°C溫度等級。

與ADuM1200/ADuM1201隔離器相比，ADuM3210/ADuM3211隔離器包含多項電路和布局改進，系統級IEC 61000-4-x測試（ESD、突波和浪涌）顯示其性能大大增強。對于ADuM1200/ADuM1201或ADuM3210/ADuM3211產品，這些測試的精度主要取決于用戶電路板或模塊的設計與布局。更多信息，請參考應用筆記AN-793：“iCoupler隔離產品的ESD/閂鎖考慮因素。”

應用

• 尺寸至關重要的多通道隔離
• SPI接口/數據轉換器隔離
• RS-232/RS-422/RS-485收發器隔離
• 數字現場總線隔離
• 柵極驅動接口
• 混合動力汽車、電池監控器和電機驅動

方框圖
