在 SDSoC 環境中編譯程序時，構建過程輸出提供了從 SD 卡配置 Zynq SoC 所需的系列文件。該系列文件包括一級和二級引導載入程序，以及操作系統所需的應用和映像。

SDSOC 實例

下面我們看看 SDSoC 環境如何工作，多快就能讓實例啟動并運行起來。我們針對的 ZedBoard 開發板運行 Linux 操作系統并使用內置矩陣乘法器和加法模板。

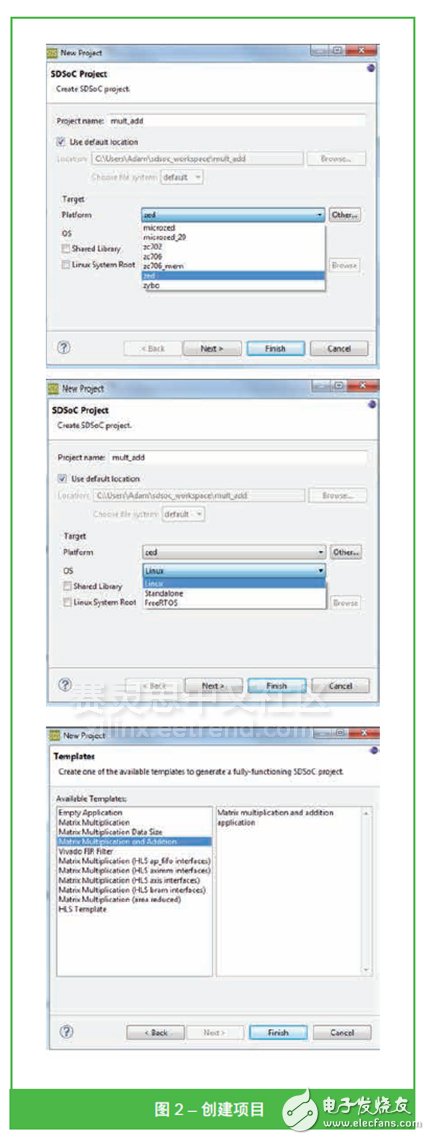

首先一如既往地創建項目。我們能通過歡迎窗口（圖 1）或通過菜單選擇“File -> New -> SDSoC”項目來創建項目。這兩種方法都能打開對話框，讓我們給項目命名，選擇開發板和操作系統（圖 2）。

這將在 SDSoC GUI 左側 Project Explorer 下生成項目。我們在該項目下會看到以下文件夾，每個文件夾都有自己唯一的圖標：
? SDSoC 硬件功能：這里我們能看到轉移到硬件的功能。一開始這個文件夾是空的，等待我們轉移。
? Includes：展開這個文件夾能看到構建過程中使用的所有 C/C++ 報頭文件。
? src：包含演示用源代碼。

為確保我們正確配置所有事項，包括 SDSoC 安裝和環境以及開發板，我們要構建演示，其只在器件片上處理系統 (PS) 側運行。

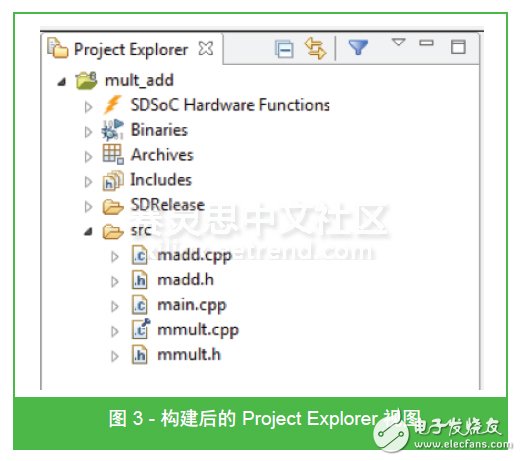

當然，下一步就是構建項目了。在菜單上選中項目，我們選擇“Project->Build Project”。構建時間不會太長。完成后，會看到如圖 3 所示的文件夾出現在 Project Explorer 中的項目下。除了上述文件夾之外，還有：
? 二進制文件：這里能找到軟件編譯過程生成的可執行連接 (ELF) 文件。
? 歸檔：鏈接對象文件，創建其中的二進制文件。
? SDRelease：包含我們的引導文件和報告。

我們已經構建了首個演示，只能在 Zynq SoC 的 PS 上運行，下面我們來看看如何確保其按預期正常運行。對應用進行特性分析，明確 SDSoC 加速運行。工程師用特性分析信息明確應該移動哪些功能。

我們用已提供的 sds_lib.h 庫在基本層面進行特性分析，這能在 64 位全局計數器上獲得基本時間戳 API，讓我們測出每個功能的用時。我們用API 能簡單記錄功能開始和停止時間，這一時間差就是整個過程的執行時間。

源代碼包括兩個版本的矩陣乘法和加法算法。所謂的黃金版不用于轉移到片上可編程邏輯 (PL)；另一版則針對這個目的。通過在 PS 中構建并運行，我們能確保有針對性地對比，而且兩個流程執行時間基本相同。

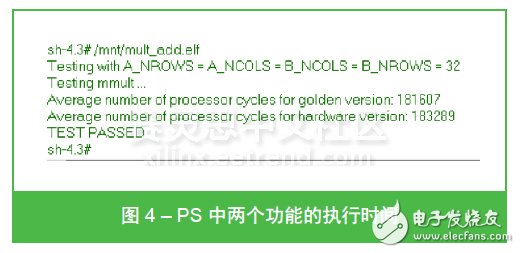

構建完成后，我們能拷貝“Project Explorer 下 SDRelease -> sd_card”文件夾中的所有文件到 SD 卡，然后將 SD 卡插到 ZedBoard 上（SD 卡配置的模式引腳要正確設置）。終端程序連接以及引導序列完成后，我們就要運行程序。輸入“/mnt/mult_add.elf”（這里的 mult_add 是我們創建的項目的名稱）。在 ZedBoard 上運行，得到如圖 4 所示的結果，顯示兩個功能運行的時間基本相同。

驗證執行時間基本相同后，我們將乘法函數移到 SoC 的 PL 側，這步很容易實現。

分析實例中 src 目錄的文件結構，我們看到：
? main.cpp：這包含主函數、黃金計算、時間戳和器件硬件側所用的乘法加法函數調用。
? mmult.cpp：這包含在硬件部分運行的乘法函數。
? madd.cpp：這包含在硬件部分運行的加法函數。

完成上述步驟后，下次構建項目時，SDSoC 鏈接器會自動調用賽靈思 Vivado HLS 和Vivado 來執行 SoC 中 PL 側的功能。

下一步就是將一個函數轉移到 SoC 的 PL 側。我們通過以下兩種方法之一能完成這一任務：

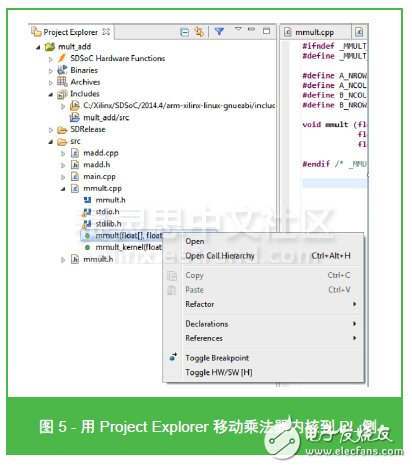

1. 在 Project Explorer 中，我們展開文件，看到文件中的函數，選擇感興趣的函數，右鍵點擊并選擇“Toggle HW/SW [H]”（圖5）。

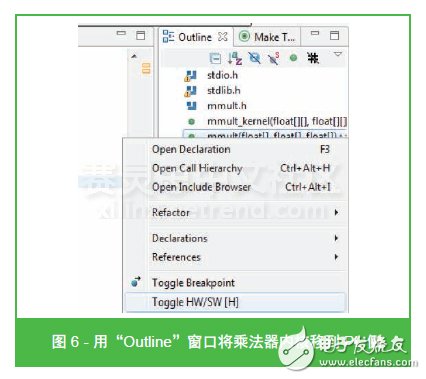

2. 打開文件并執行右側“outline”標簽下的同樣選項，這也能顯示函數（圖 6）。

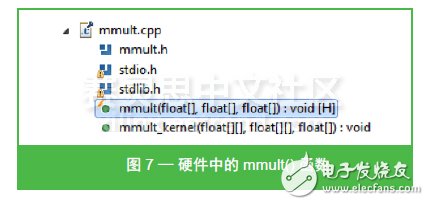

開關硬件中加速的 mmult() 函數能讓 [H] 添加到函數后面（圖 7）。

我們還會看到 SDSoC Hardware Functions 下選擇的功能（“Project Explorer”標簽中項目下方，圖 8）。這能讓我們方便地看到設計中加速的所有功能。

完成上述步驟后，下次構建項目時，SDSoC 鏈接器會自動調用賽靈思 Vivado HLS和Vivado Design Suite 其余部分來執行 SoC 中 PL 側的功能。與此同時，會創建軟件驅動程序，支持功能加速。我們看到，功能轉移到器件 PL 側是無縫的，而且還會提高性能。

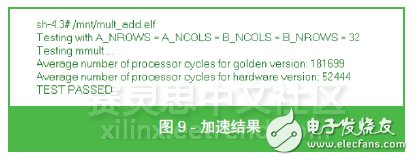

編譯和生成 SD 卡映像后，我將 mmult() 函數移到硬件，在 ZedBoard 上運行。如圖 9 所示，執行時間（處理器工作循環）只有 52,444 / 183,289 = 0.28，也就是此前期間 PS 側 183,289 個處理器工作循環（執行時間）的 28%（圖 4）?？紤]到器件 PS 側相同功能的性能，我們看到只需簡單點擊鼠標就能大幅改進執行時間。

這里給出的例子可以直接看出 SDSoC 環境和緊密集成的 HLS 功能的強大無縫功能。
