第1講:晶體二極管的類型和選用

..............................

點接觸型二極管由于接觸面點小，不能通過大電流，故只適合用于小電流整流，又因?yàn)榻佑|點小，所以極間電容量也很小，故適用于高頻電路檢波。

面接觸型二極管與點接觸型二極管相反，由于接觸面大，可以通過較大的電流，但極間電容量大，因此不能用于高頻電路，而主要用做整流。

選用 ---- 選用檢波二極管主要考慮工作頻率高，反向電流?。O表明檢波效率高）。常用的點接觸型二極管有 2AP1—2AP9 、 2AP9—2AP10 、 2AP11—2AP17 等型號；對小功率整流二極管，主要考慮最大整流電流與最高工作電壓應符合電路要求，一般采用面接觸型 2CP1—2CP6 、 2CP10—2CP20 、 2CP1A—2CP1H 等型號。

在業余條件下，損壞了一個 PN 結的高頻晶體三極管可當作檢波二極管使用，而損壞了一個 PN 結的低頻三極管則可做小電流整流二極管使用。

第2講: 晶體二極管的主要參數

晶體二極管一般可用到十萬小時以上。但是如果使用不合理，他就不能充分發揮作用，甚至很快地被損壞。要合理地使用二極管，必須掌握他的主要參數，因?yàn)閰?shù)是反應質量和特性的。

最高工作頻率 f M （ MC ） ---- 二極管能承受的最高頻率。通過 PN 結交流電頻率高于此值，二極管接不能正常工作。

最高反向工作電壓 V RM （ V ） ---- 二極管長期正常工作時，所允許的最高反壓。若越過此值， PN 結就有被擊穿的可能，對于交流電來說，最高反向工作電壓也就是二極管的最高工作電壓。

最大整流電流 I OM （ mA ） ---- 二極管能長期正常工作時的最大正向電流。因?yàn)殡娏魍ㄟ^(guò)二極管時就要發熱，如果正向電流越過此值，二極管就會有燒壞的危險。所以用二極管整流時，流過二極管的正向電流（既輸出直流）不允許超過最大整流電流。

第3講: 晶體二極管的極性判別

晶體二極管的正、負極可按下列方法來判別：

1． 看外殼上的符號標記：通常在二極管的外殼上標有二極管的符號。（參考圖 3 ），標有三角形箭頭的一端為正極，另一端為負極。

2． 看外殼上標記的色點：在點接觸二極管的外殼上，通常標有色點（白色或紅色）。除少數二極管（如 2AP9 、 2AP10 等）外，一般標記色點的這端為正極。

3． 透過玻璃看觸針：對于點接觸型玻璃外殼二極管，如果標記已磨掉，則可將外殼上的漆層（黑色或白色）輕輕刮掉一點，透過玻璃看那頭是金屬觸針，那頭是 N 型鍺片。有金屬觸針的那頭就是正極。

4． 用萬用表 R*100 或 R*1K 檔，任意測量二極管的兩根引線，如果量出的電阻只有幾百歐姆（正向電阻），則黑表筆（既萬用表內電池正極）所接引線為正極，紅表筆（既萬用表內電源負極）所接引線為負極。（見圖 5 ）

5． 用電池和喇叭來判別二極管的正、負極：如圖 6 所示。將一節電池和一個喇叭（或耳機）與被測二極管構成串聯電路。然后將二極管的一端引線斷續觸碰喇叭，再把二極管倒頭又測一次。以聽到“咯、咯”聲較大的一次為準，電池正極相接的那一根引線為正極，另一根為負極

第4講:晶體二極管的好壞判別

判別二極管的好壞，可用如下方法：

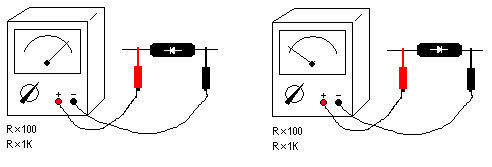

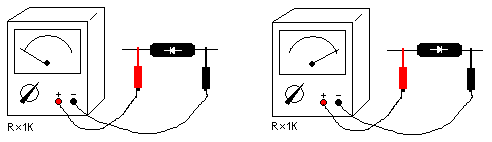

1． 用萬用表 R*100 或 R*1K 擋測量二極管的正反向電阻，如圖 7 所示，鍺點接觸型的 2AP 型二極管正向電阻在 1K 左右，見土 7a ，反向電阻應在 100K 以上，見圖 7b ；硅面接觸型的 2CP 型二極管正向電阻在 5K 左右，反相電阻應在 1000K 以上?？傊螂娮柙叫≡胶?，反向電阻越大越好。但若正向電阻太大或反相電阻太小，表明二極管的檢波與整流效率不高。如圖 8 所示，若正向電阻無窮大（表針不動），說明二極管內部斷路；若反相電阻接近零，表明二極管已擊穿。內部斷開或擊穿的二極管均不能使用。

圖8

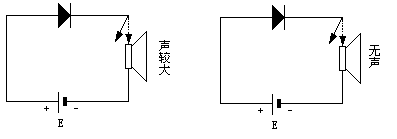

2． 如沒有萬用表，也可用電池、喇叭（或耳機）與被測二極管串接。當二極管負端接電池正極，正端串接喇叭再接電池負極（反向連接），斷續接通時，若喇叭發出教大的“咯咯”聲，表明二極管已擊傳（如圖 9a 所示）；反過來，如果將二極管正向連續接通時（如圖 9b 所示），喇叭無一點響聲，表明二極管內部斷路。

小結:? ? 半導體是一種具有特殊性質的物質，它不像導體一樣能夠完全導電，又不像絕緣體那樣不能導電，它介于兩者之間，所以稱為半導體。半導體最重要的兩種元素是硅（讀“gui”）和鍺（讀“zhe”）。我們常聽說的美國硅谷，就是因?yàn)槠鹣饶抢镉泻枚嗉野雽?dǎo)體廠商。

? ? 二極管應該算是半導體器件家族中的元老了。很久以前，人們熱衷于裝配一種礦石收音機來收聽無線電廣播，這種礦石后來就被做成了晶體二極管。

? ? 二極管最明顯的性質就是它的單向?qū)щ娞匦?/SPAN>，就是說電流只能從一邊過去，卻不能從另一邊過來（從正極流向負極）。我們用萬用表來對常見的1N4001型硅整流二極管進行測量，紅表筆接二極管的負極，黑表筆接二極管的正極時，表針會動，說明它能夠?qū)щ姡蝗缓髮⒑诒砉P接二極管負極，紅表筆接二極管正極，這時萬用表的表針根本不動或者只偏轉一點點，說明導電不良。（萬用表里面，黑表筆接的是內部電池的正極）

? ? 常見的幾種二極管如圖所示。其中有玻璃封裝的、塑料封裝的和金屬封裝的等幾種。圖2是二極管的電路符號，像它的名字，二極管有兩個電極，并且分為正負極，一般把極性標示在二極管的外殼上。大多數用一個不同顏色的環來表示負極，有的直接標上“-”號。大功率二極管多采用金屬封裝，并且有個螺帽以便固定在散熱器上。

? ? 利用二極管單向?qū)щ姷奶匦裕Ｓ枚O管作整流器，把交流電變?yōu)橹绷麟?，即只讓交流電的正半周（或?fù)半周）通過，再用電容器濾波形成平滑的直流。事實上好多電器的電源部分都是這樣的。二極管也用來做檢波器，把高頻信號中的有用信號“檢出來”，老式收音機中會有一個“檢波二極管”，一般用2AP9型鍺管。

? ? 二極管的類型也有好幾種，對于電子制作來說，常常用到以下的二極管： 用于穩壓的穩壓二極管，用于數字電路的開關二極管，用于調諧的變?nèi)荻O管，以及光電二極管等，最?？匆?jiàn)的是發光二極管。

? ? 發光二極管在日常生活電器中無處不在，它能夠發光，有紅色、綠色和黃色等，有直徑3mm、5mm和2×5mm長方型的的。與普通二極管一樣，發光二極管也是由半導體材料制成的，也具有單向?qū)щ姷男再|(zhì)，即只有接對極性才能發光。發光二極管符號比一般二極管多了兩個箭頭，示意能夠發光。通常發光二極管用來作電路工作狀態的指示，它比小燈泡的耗電低得多，而且壽命也長得多。用發光二極管，還可以構成電子顯示屏，證券交易所里的顯示屏就是由發光二極管點陣構成的，只是因?yàn)楦鞣N色彩都是由紅綠藍構成，而藍色發光二極管在以前還未大量生產出來，所以一般的電子顯示屏都不能顯示出真彩色。

? ? 發光二極管的發光顏色一般和它本身的顏色相同，但是近年來出現了透明色的發光管，它也能發出紅黃綠等顏色的光，只有通電了才能知道。 辨別發光二極管正負極的方法，有實驗法和目測法。實驗法就是通電看看能不能發光，若不能就是極性接錯或是發光管損壞。

? ? 注意發光二極管是一種電流型器件，雖然在它的兩端直接接上3V的電壓后能夠發光，但容易損壞，在實際使用中一定要串接限流電阻，工作電流根據型號不同一般為1mA到3OmA。另外，由于發光二極管的導通電壓一般為1．7V以上，所以一節1．5V的電池不能點亮發光二極管。同樣，一般萬用表的R×1檔到R×1K檔均不能測試發光二極管，而R×10K檔由于使用15V的電池，能把有的發光管點亮。

? ? 用眼睛來觀察發光二極管，可以發現內部的兩個電極一大一小。一般來說，電極較小、個頭較矮的一個是發光二極管的正極，電極較大的一個是它的負極。若是新買來的發光管，管腳較長的一個是正極。
