LM2694 降壓開關穩壓器具有實現能夠為負載提供 0.6A 電流的低成本、高效降壓偏置穩壓器所需的所有功能。該降壓穩壓器包含一個 N 溝道降壓開關，采用 3 x 3 熱增強型 WSON-10 封裝和 TSSOP-14 封裝。反饋調節方案不需要環路補償，可實現快速負載瞬態響應，并簡化電路實現。由于輸入電壓與導通時間之間的反比關系，工作頻率隨著線路和負載的變化而保持恒定。當檢測到電流限制時，谷值電流限制導致從恒壓模式平滑過渡到恒流模式，從而降低頻率和輸出電壓，而無需使用折返。其他功能包括：VCC 欠壓鎖定、熱關斷、柵極驅動欠壓鎖定和最大占空比限制器。
*附件：lm2694.pdf

特性

• 集成N溝道降壓開關
• 集成啟動穩壓器
• 輸入電壓范圍：8V至30V
• 無需環路補償
• 超快瞬態響應
• 工作頻率在負載電流和輸入電壓變化下保持恒定
• 啟動期間的最大占空比限制
• 可調輸出電壓
• 0.6A 時的谷值電流限制
• 最大開關頻率：1 MHz
• 精密內部基準
• 低偏置電流
• 高效運行
• 熱關斷

參數

方框圖

?1. 產品概述?
LM2694是德州儀器（TI）推出的高效降壓開關穩壓器，集成N溝道Buck開關和啟動穩壓器，主要特性包括：

• ?輸入電壓范圍?：8V至30V
• ?輸出電流?：最大600mA
• ?開關頻率?：最高1MHz（恒定頻率，不受負載/輸入變化影響）
• ?關鍵功能?：谷值電流限制（0.6A）、熱關斷、無需環路補償、快速瞬態響應
• ?封裝?：WSON-10（3x3mm帶散熱焊盤）和TSSOP-14

?2. 典型應用?

• 高效點負載（POL）穩壓器
• 非隔離通信降壓穩壓器
• 高壓次級后級穩壓器

?3. 核心架構與工作原理?

• ?控制方案?：基于恒定導通時間（由VIN和RON電阻設定），通過反饋引腳（FB）與2.5V基準比較調節輸出。
• ?工作模式?：
  • ? 連續導通模式（CCM） ?：重載時電感電流持續流動，頻率穩定。
  • ? 斷續導通模式（DCM） ?：輕載時頻率降低，提升效率。
• ?保護機制?：
  • 電流限制（0.62A閾值）
  • 熱關斷（175°C觸發，20°C滯后）
  • VCC欠壓鎖定（UVLO）

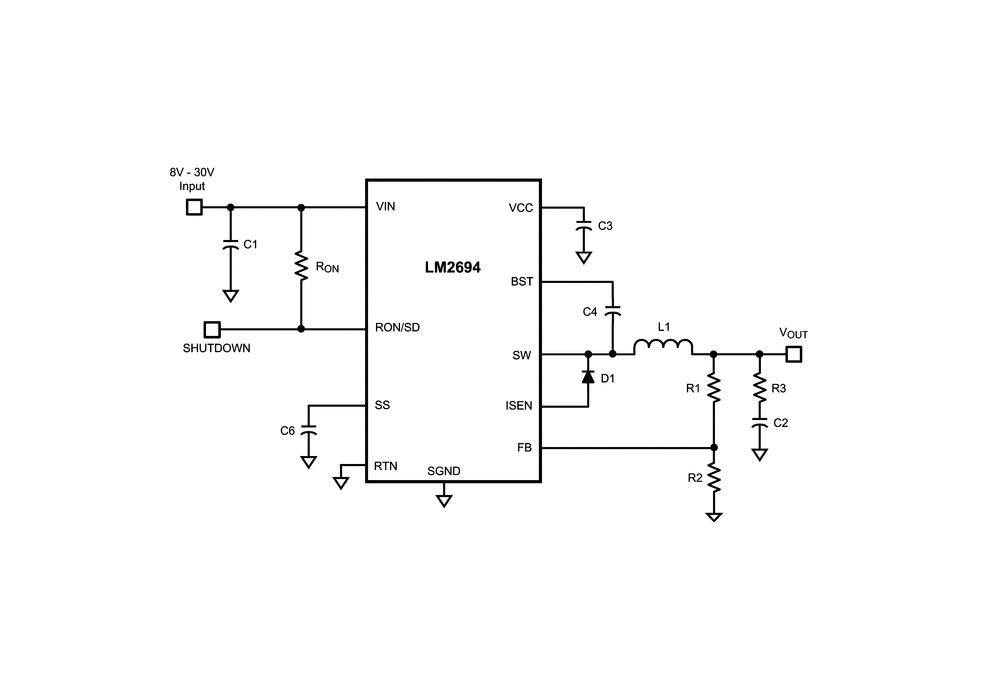

?4. 關鍵電路設計?

• ?輸出設置?：通過電阻分壓（R1/R2）調節，公式：VOUT = 2.5V × (R1 + R2)/R2
• ?頻率設定?：由RON電阻和VIN決定，近似公式：FS≈VOUT×(VIN±1.5V)1.14×10?10×(RON+1.4kΩ)×VINFS ? ≈ 1.14 ×10**? 10 ×(RON?**+1.4k Ω )×VIN?VOUT?**×(VIN ? ±1.5V**)?
• ?軟啟動?：通過SS引腳電容（C6）控制啟動時間，典型值0.022μF對應5ms。

?5. 外部元件選型指南?

• ? 電感（L1） ?：需滿足峰值電流（如0.92A）并避免飽和，典型值150μH。
• ?輸入/輸出電容?：
  • C1（輸入）：抑制VIN紋波，建議3.3μF低ESR陶瓷電容。
  • C2（輸出）：需最小25mV紋波（FB引腳），ESR要求≥1.5Ω（不足時串聯R3）。
• ? 二極管（D1） ?：推薦肖特基二極管（如1A/60V）。

?6. PCB布局建議?

• 縮短高頻環路路徑（如C1-SW-L1-C2）。
• 散熱優化：WSON封裝底部焊盤需連接大面積地平面，TSSOP無連接引腳可接地輔助散熱。

?7. 性能數據?

• 效率：典型值80%-90%（負載400mA時，VIN=8V-30V）。
• 頻率穩定性：±25%公差，VIN=8V時約252kHz。
