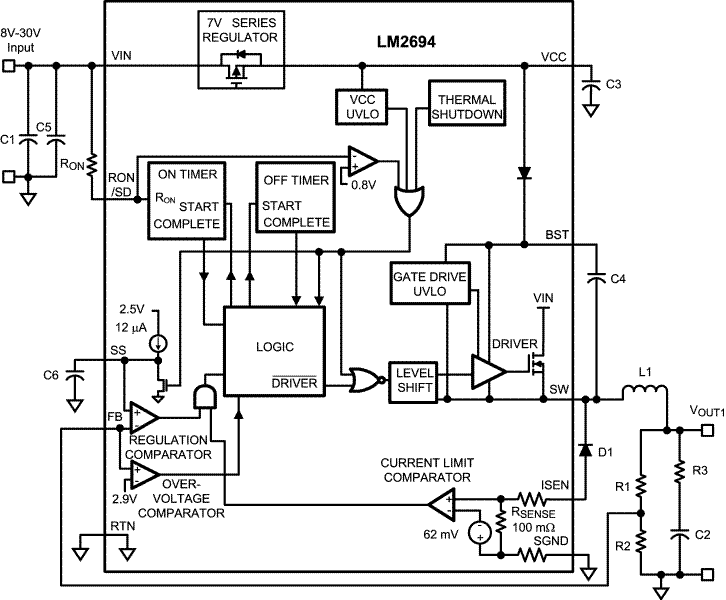

LM2694降壓型開關穩壓器具有實現低成本，高效，降壓偏置穩壓器所需的所有功能，能夠為負載提供0.6A電流。該降壓穩壓器包含一個N溝道降壓開關，采用3 x 3耐熱增強型WSON-10封裝和TSSOP-14封裝。反饋調節方案不需要環路補償，可以實現快速的負載瞬態響應，并簡化電路實現。由于輸入電壓和導通時間之間的反比關系，工作頻率保持恒定，線路和負載變化。當檢測到電流限制時，谷值電流限制導致從恒定電壓到恒定電流模式的平滑過渡，降低了頻率和輸出電壓，而不使用折返。其他功能包括：VCC欠壓鎖定，熱關斷，柵極驅動欠壓鎖定和最大占空比限制器。
