FPGA和USB3.0通信-UVC攝像機

本次演示用的是USB3.0芯片-CYPRESS CYUSB3014（下稱 FX3），該芯片是標準的USB3.0 PHY，可以大大簡化使用USB通信時FPGA的設計，主需要使用狀態機進行FIFO的讀寫控制即可，同時該芯片還具有ARM核+I2S、I2C、SPI、UART等接口，大大增加了該芯片的使用范圍。

FX3應用中后半部分測試已經完成暨FX3和PC之間的通信：

接下來就是通過FX3這個“橋梁”實現FPGA與PC之間的通信。

上面基本把各個通信都打通了，本節將從零開始一步一步搭建一個工業攝像頭(入門版本)。

其實不需要FPGA，使用單獨的FX3即可實現一個UVC攝像頭，具體代碼及教程（中英文都有）可以查看官方：

AN75779 - How to Implement an Image Sensor Interface Using EZ-USB FX3 in a USB Video Class (UVC) Framework

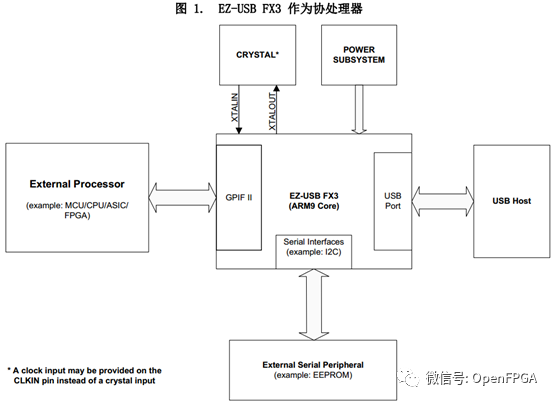

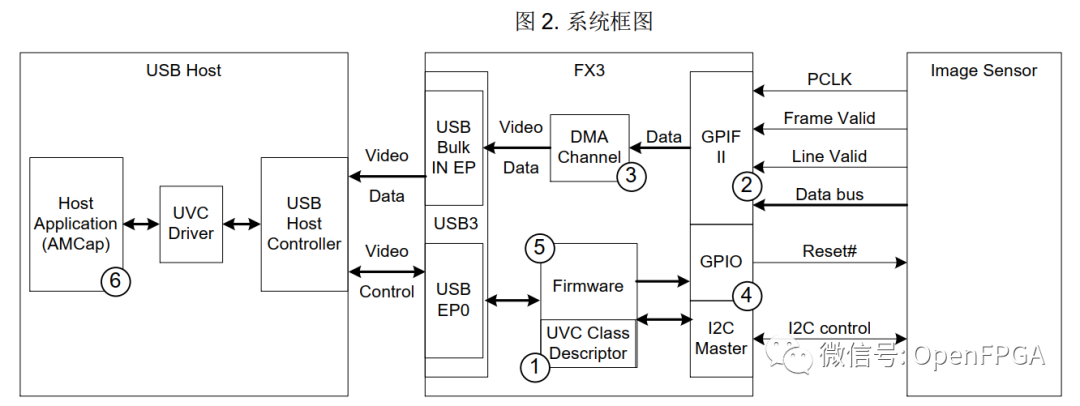

官方的架構如下：

但是這不符合我們的設計要求，考慮到ISP等處理，我們還是需要FPGA參與（還是需要參考官方歷程的），所以下面就開始我們UVC的設計之路。

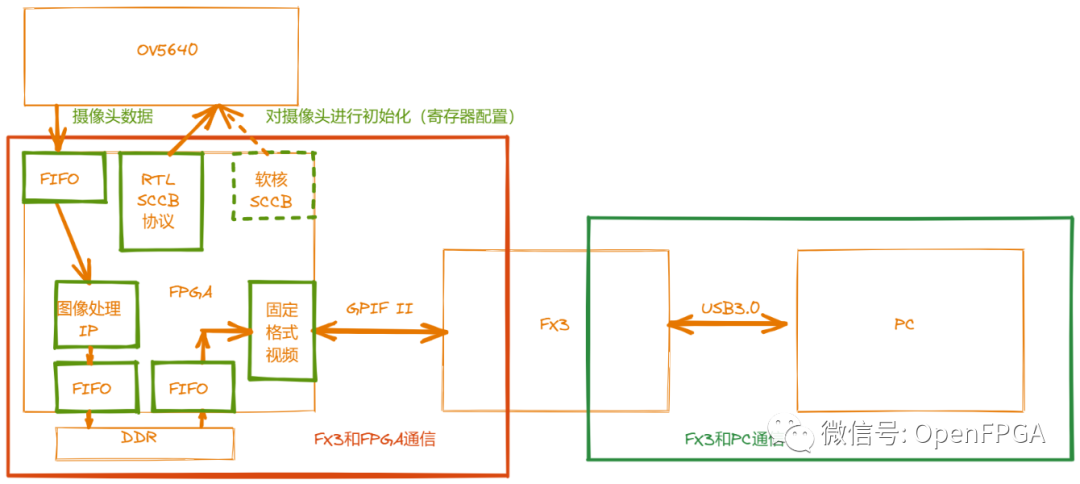

方案設計

首先上電第一步需要通過SCCB（類I2C）接口對攝像頭進行初始化操作，這里有兩種方式：一種是使用FPGA以查找表方式逐個寫入攝像頭中；第二種方式就是通過軟核（Xilinx MicroBlazeAltera NISO II）對攝像頭進行配置，這里廠商都是推薦軟核進行配置，不僅靈活還節省資源。我們還是“頭鐵”的使用RTL進行配置，配置完成后攝像頭將輸出RAW數據，接下來FPGA將信號采集到內部進行接下來的操作。

在內部，視頻數據先要經過一個FIFO，進行時鐘域轉換，接著RAW數據經過一個Xilinx的IP核（RAW轉RGB），然后在轉換成YUV（RGB轉YUV），最后通過FIFO寫入到DDR中，最后通過FIFO讀出來的數據轉換成可以傳輸進FX3的固定格式視頻，PC端就可以通過一些UVC攝像頭軟件采集到攝像頭（OV5640）數據。

PS：關于上面的一些術語，像RAW數據、RGB、YUV等可以查看《ISP（圖像信號處理）算法概述、工作原理、架構、處理流程》。

上面方案以FPGA為核心的話，需要三個個部分：1、FPGA和FX3之間通信；2、FPGA和OV5640;3、FPGA和DDR。

其中最簡單的是FPGA和DDR，使用官方IP核即可；

FPGA和FX3通信我們參考官方：

AN75779 - How to Implement an Image Sensor Interface Using EZ-USB FX3 in a USB Video Class (UVC) Framework

文檔即官方UVC攝像頭應用，只不過把攝像頭換成FPGA即可（后面會有詳細框圖）。

FPGA和OV5640通信也是比較簡單的，網上很多配置寄存器的文件，參考一下即可。

重點就是FPGA和FX3通信。

數據流分析

很多人覺得上面的流程比較繁瑣，直接RAW轉RGB（常規的轉換，RAW數據大部分都需要轉換成RGB數據再進行后續的處理）進行傳輸就好了，何必還轉換成YUV呢？

其實這種固定傳輸?shù)慕涌跀?shù)據流最好分析了，不論后續時SDI接口、CameraLink接口、HDMI接口，還是我們這次UVC傳輸?shù)腢SB接口，這些接口都是非常標準的接口，需要輸出的數據都是標準的，我們這次使用的UVC傳輸?shù)腢SB接口，就是傳輸?shù)腨UV422非壓縮顏色格式數據，所以我們最后傳輸?shù)木褪荵UV422數據。

PS：這里需要的YUV數據格式如下：

亮度值 Y 是為所有像素采樣的，而色度值 U 和 V 是僅針對偶像素進行采樣的。也就是說，在解析端，每個像素都由獨立的亮度值 Y，而每 2 個相鄰像素需要共用 1 個色度值 U 和 V。例如，我們以數字代表第幾個像素，那么頭 6 個像素的數據采樣值為：

Y0、U0、Y1、V0 （頭兩個像素）
Y2、U2、Y3、V2 （接下兩個像素）
Y4、U4、Y5、V4 （接下兩個像素）

整個數據流最開始就是RAW數據-->XXX-->YUV422，而攝像頭輸出也是RAW RGB數據，所以第一步是：RAW RGB--> RGB，第二步就是RGB--> YUV422.

OV5640數據手冊

FPGA和FX3通信

下面再把官網的應用摘抄下來：

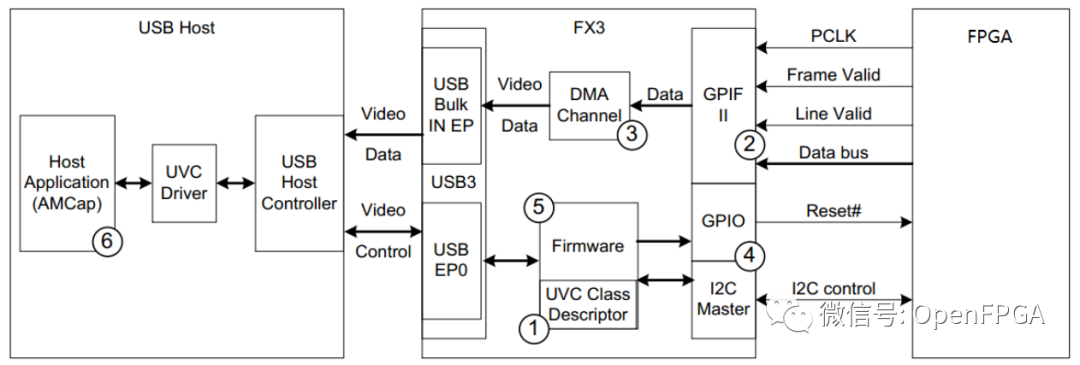

修改一下：

毫無PS痕跡

FX3固件編譯

固件參考 Cypress 的應用筆記 AN75779

GPIF II接口設置

打開桌面應用程序

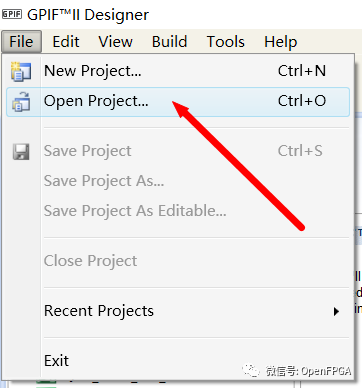

打開工程

選擇

XXXfirmwarecyfxuvc_an75779fx3_uvc.cydsn

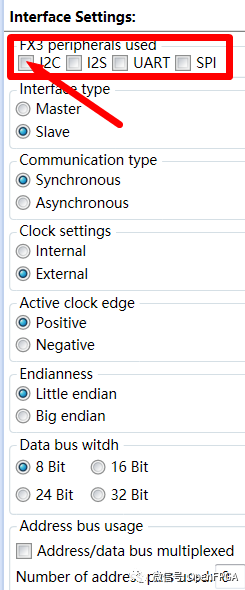

在官方的文件基礎上去掉I2C(官方是直接接攝像頭，需要通過I2C對攝像頭進行配置)，我們的配置是通過FPGA進行配置的，所以就不需要I2C。其他都不變

Build--> Build setting

就設置OutPut Location(理論任何位置都可以，方便分類我們放到工程文件夾下)：

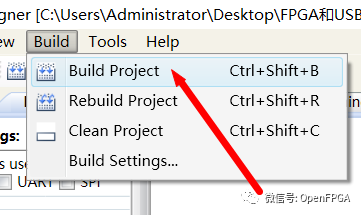

Build--> Build Project

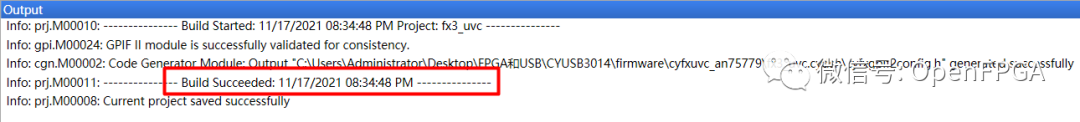

會在OutPut窗口提示編譯成功：

會在設置的文件下產生我們需要的配置頭文件

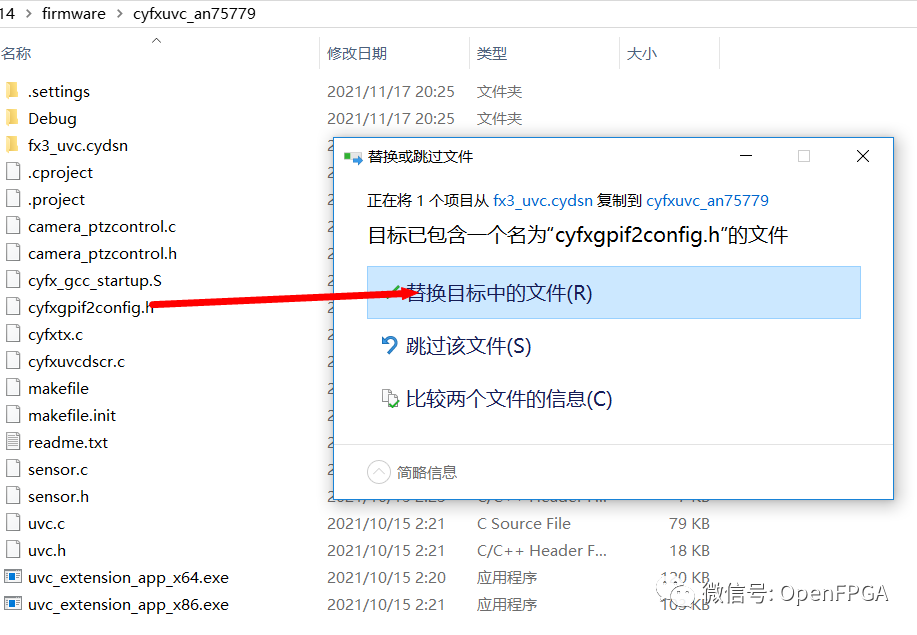

將上面的文件拷貝到《AN75779》SDK工程文件夾下，替換原來的文件。

產生所需要的FX3固件

打開SDK

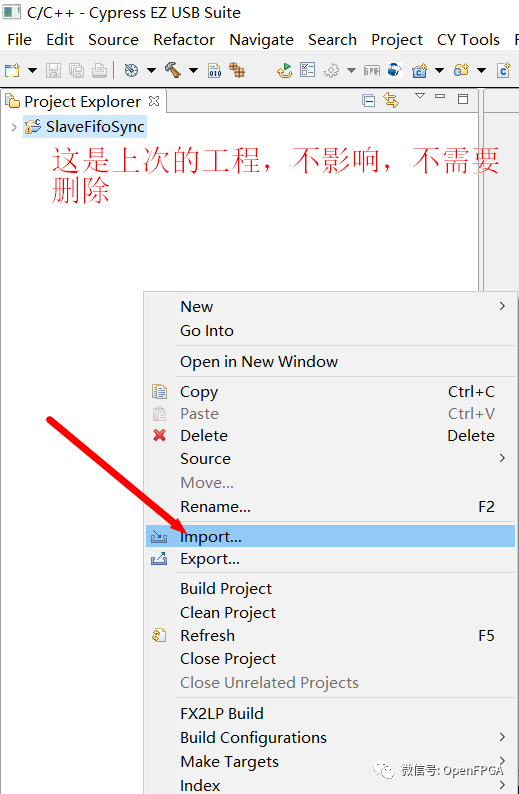

右擊--Import ，導入工程

按照下圖設置，點擊【Next】

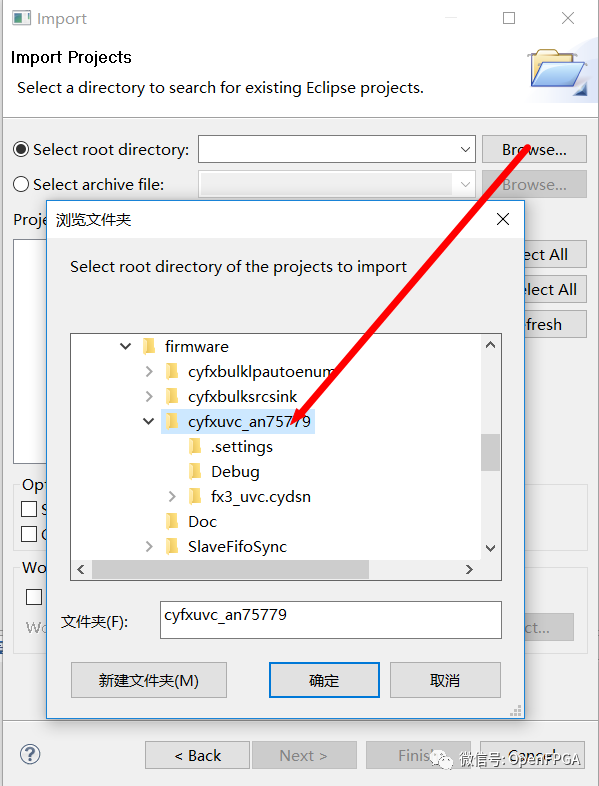

點擊【Browse】選擇剛剛復制配置頭文件的工程文件夾。

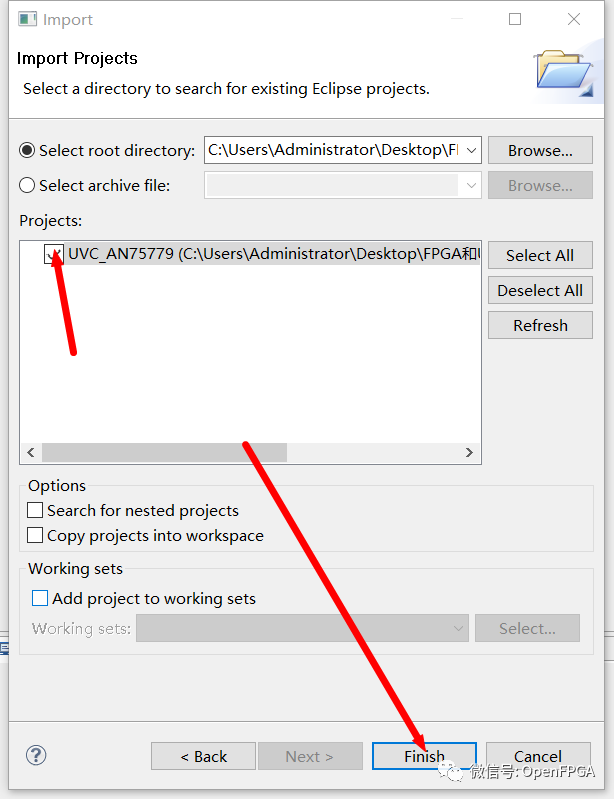

會識別到工程，然后勾選選擇，點擊【FINISH】

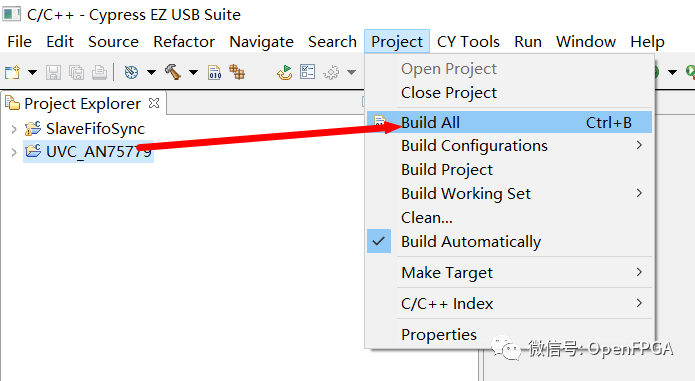

選中工程，Project-> Build All

等待編譯完成，會輸出下列打印信息。

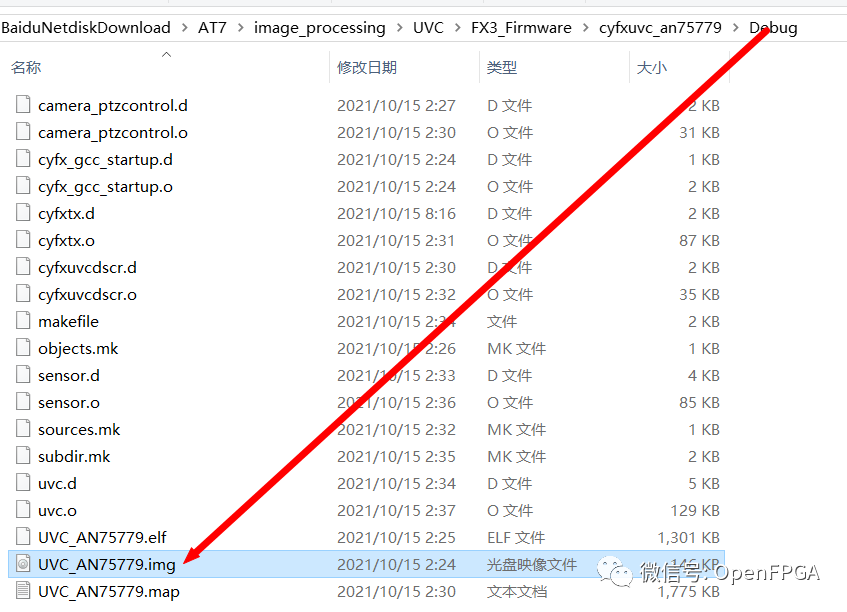

會在Debug文件下產生我們所需要的固件。

下載固件

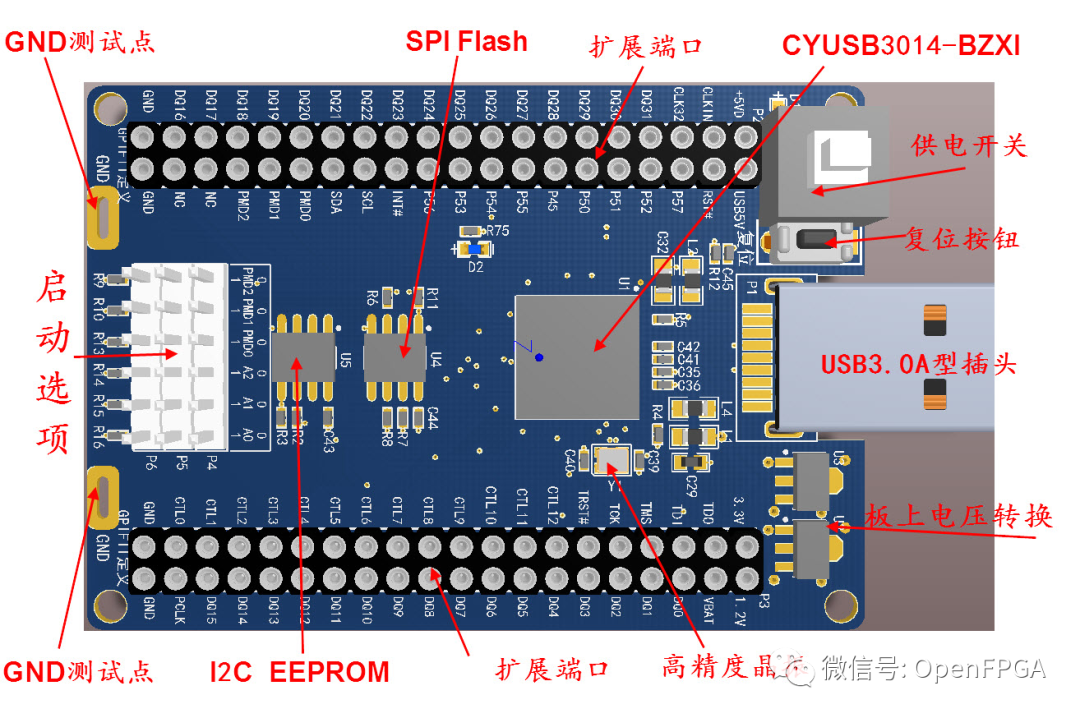

選擇FX3啟動模式從【USB啟動 】，插入PC的USB3.0接口：

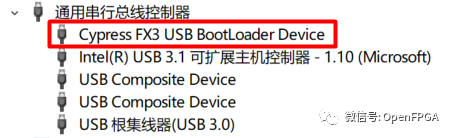

設備管理器的信息。

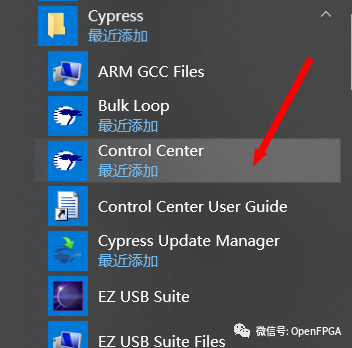

啟動Control Center

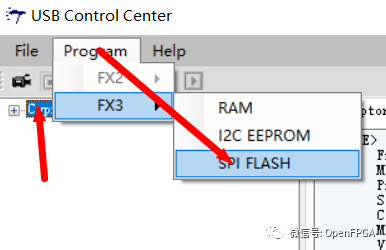

選中需要下載的設備，Program-->FX3-->SPI Flash

選擇剛剛生成的固件

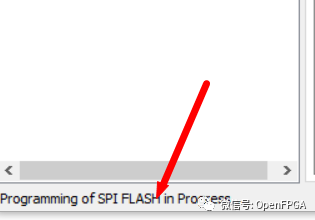

查看進度：

看到下圖的提示，表示下載成功。

斷電重啟，設備管理器里就可以看到攝像頭設備：

關于SDK中的一些修改及配置，請參考Cypress官方AN75779 - UVC圖像采集應用筆記。

內有中文版詳細說明，篇幅有限請自行查看。

FPGA端RTL設計

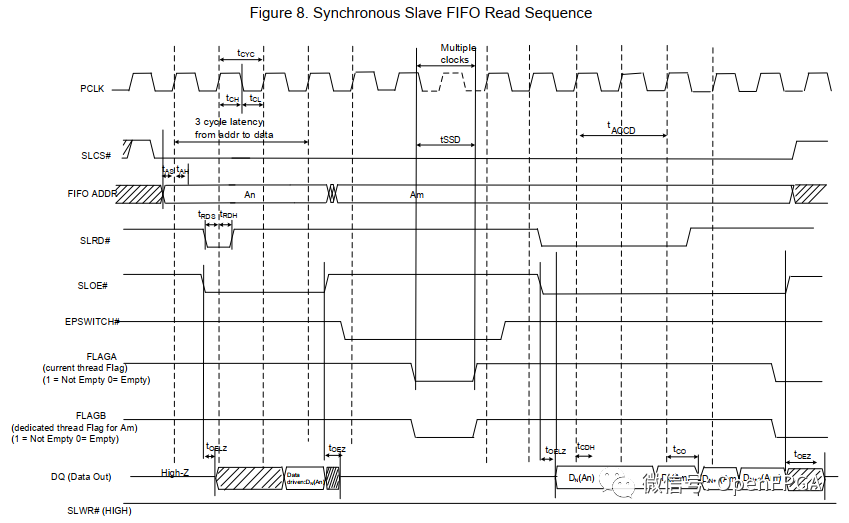

這部分主要參考《FPGA和USB3.0通信-聯合測試（一）》中的同步時序，這里貼一下：

對于這次應用主要使用寫應用，寫應用的時序如下：

1.FIFO地址穩定且SLCS#信號被激活。

2.外部主設備/外設將數據輸出到數據總線上。

3.SLWR#被激活。

4.當SLWR#被激活時，數據將被寫入到FIFO內，并且，F(xiàn)IFO指針將在PCLK的上升沿上遞增。

5.從時鐘的上升沿起，經過tCFLG的延遲后，F(xiàn)IFO標志將被更新。

突發寫入時將發生相同的事件序列。

注意：在突發模式下，SLWR#和SLCS#在整個突發寫入過程中保持激活狀態。在突發寫入模式下，SLWR#被激活 后，每當PCLK的上升沿到來時，都會將數據總線上的值寫入到FIFO內。此外，F(xiàn)IFO指針也在PCLK的每個上升沿 上得到更新。

短數據包：通過PKTEND#信號可將某個短數據包發送到USB主機。需要設計外部器件/處理器，使之在傳輸最后數據 字時同時激活與該字相應的SLWR#脈沖和PKTEND#。PKTEND#激活期間，F(xiàn)IFOADDR需要保持不變。同時激活 PKTEND#和SLWR#時，GPIFII狀態機會將數據包視為短數據包，并將其發送到USB接口。如果協議不要求傳輸任 何短數據包，則PKTEND#信號可被置高。

請注意，執行讀操作時，沒有任何具體信號表示已從USB獲取了短數據包?？諛?biāo)志必須由外部主設備監控，以確定讀 取完所有數據的時間。

零長度數據包：外部器件/處理器可僅通過激活PKTEND#，而沒有激活SLWR#來傳輸一個零長度數據包（ZLP）。必須驅動SLCS#和地址，如圖5所示。

標志使用情況：外部處理器監控標志信號來控制流量。標志信號由EZ-USBFX3器件輸出。通過配置各標志，可顯示 專用線程或當前尋址線程的空/滿/局部狀態。

上面是針對寫FIFO時序進行說明，針對UVC使用時還需要注意視頻幀格式傳輸，我們上面分析了FX3 UVC是屬于YUV422格式，格式的具體分析上面也有了。

通過上面圖片我們知道這次應用FPGA和FX3的引腳關系，具體說明如下：

信號名	功能描述	FX3 引腳
FV	幀有效（表示幀的開始和結束）	GPIO[29]
LV	行有效（表示行的開始和結束）	GPIO[28]
PCLK	像素時鐘（即同步接口的時鐘）	GPIO[16]
Data[7:0]	8bit位寬的圖像數據	DQ[7:0]

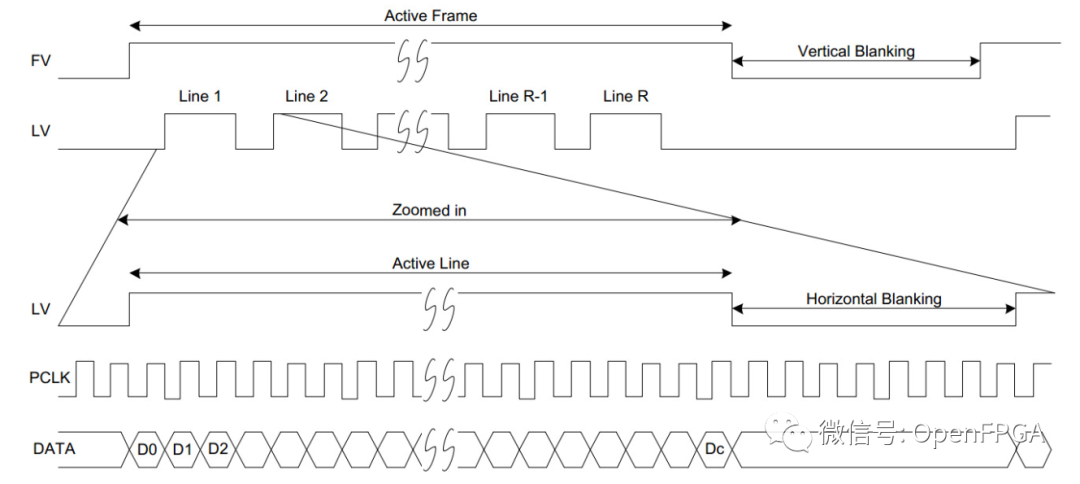

具體時序如下：

PS：大家記住FV LV等信號定義，這在視頻處理領域是非常常見的。

FPGA和攝像頭通信

攝像頭配置

上電第一步就是配置攝像頭，這次設計使用寄存器進行配置，配置參數參考《CrazyBingo》曾經的OV5640寄存器配置：

這部分整體思路就是通過查找表上電后將寄存器通過SCCB接口一個一個寫入OV5640中，其他的攝像頭網上也有配置好的寄存器文件，自行查找替換即可。

讀取攝像頭數據

配置完成攝像頭就需要讀取攝像頭數據，我們只需要按照下面的時序?qū)戇M(jìn)FIFO即可。

FPGA主要RTL模塊說明

RGB 轉 YUV 說明

這部分在之前分享的《視頻技術手冊》中有詳細說明，這里截圖一下：

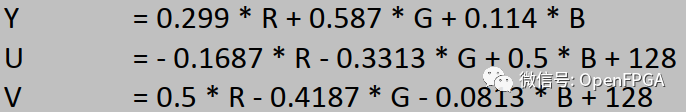

如果R'B'G'數據的取值范圍為0~255（計算機體系中是這樣），公式需要在后面+128，經過一些測試及更改，目前的公式變成：

FPGA實現時，無法對小數進行操作，所以要對計算進行放大，然后計算結果再縮小即可：

工程使用說明

連接相應的硬件，下載程序到FPGA中，通過VIO選擇相應的輸出源（1：輸出16階灰色；0：攝像頭輸出。為了對比方便看攝像頭輸出）。

PC端打開AMCap（收費，好用）， VirtualDUB（開源，地址：http://virtualdub.sourceforge.net/）：

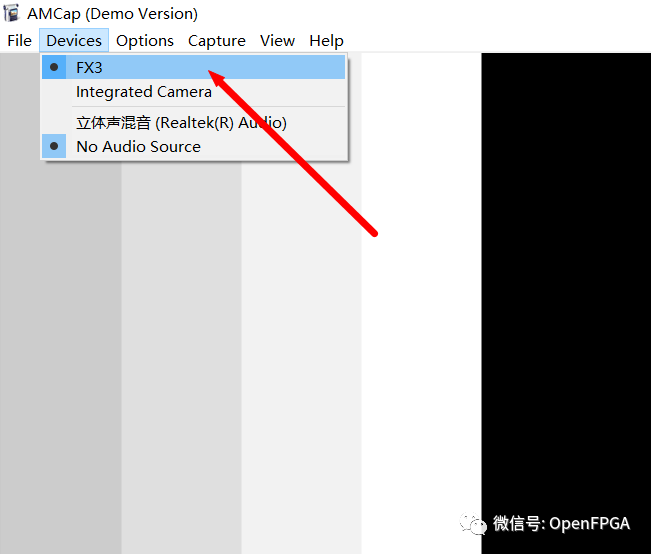

AMCap：

只需要在Devices-->FX3就可以顯示我們輸出到PC端視頻了。

VirtualDUB：

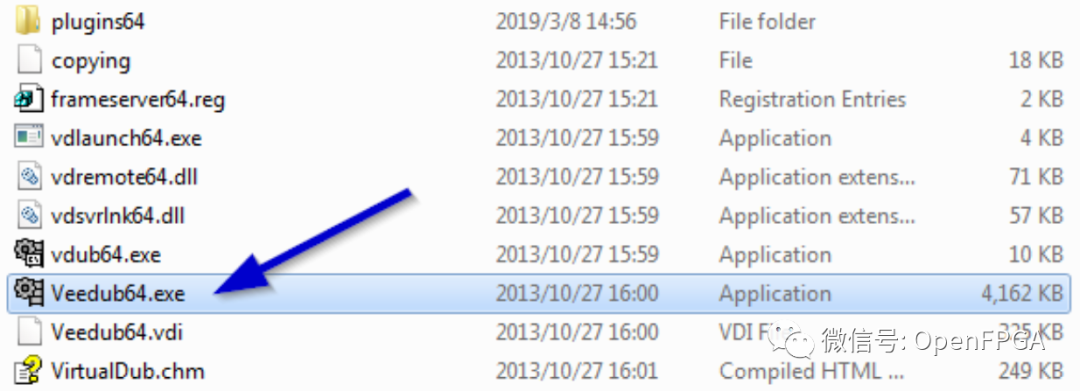

運行上圖中的程序；

菜單 Fil --> Capture AVI…

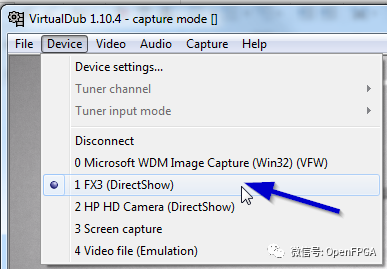

菜單 Device-->FX3 (DirectShow)

視頻效果：

VIO選擇1：輸出16階灰色

VIO選擇0：輸出攝像頭數據

PS：如果上述兩個軟件選擇不了FX3,請先檢查設備管理器里有沒有識別到FX3，如果沒有請查看之前的文章把硬件測試做一下。

總結

最后在說明一下上面的操作其實是沒必要的，攝像頭是直接可以輸出YUV422的（這種應用就是為什么攝像頭可以直接和FX3對接的原因），我們是為了后續的視頻處理才選擇RGB（很多算法都是基于RGB顏色空間）。

這一些列文章就結束了，由于作者水平有限，不免有些錯誤，大家可以在后臺或者加微信留言說明，謝謝大家支持。
