該TPS5410是一款高輸出電流PWM轉換器，集成了低電阻、高側N溝道MOSFET。在具有上述特性的基板上包括一個高性能電壓誤差放大器，可在瞬態條件下提供嚴格的電壓調節精度;欠壓鎖定電路，用于防止啟動，直到輸入電壓達到 5.5V;內部設置的慢啟動電路，以限制浪涌電流;以及用于改善瞬態響應的電壓前饋電路。使用ENA引腳，關斷電源電流通常降低至18μA。其他功能包括高電平有效使能、過流限制、過壓保護和熱關斷。為了降低設計復雜性和外部元件數量，TPS5410反饋環路經過內部補償。

TPS5410器件采用易于使用的8引腳SOIC封裝。TI 提供評估模塊和軟件工具，幫助快速實現高性能電源設計，以滿足緊迫的設備開發周期。
*附件：tps5410.pdf

特性

• 5.5V 至 36V 寬輸入電壓范圍
• 高達 1A 的連續（1.2A 峰值）輸出電流
• 通過 110mΩ 集成 MOSFET 開關實現高達 95% 的高效率
• 寬輸出電壓范圍：可調至 1.22V，初始精度為 1.5%
• 內部補償最大限度地減少了外部零件數量
• 固定 500kHz 開關頻率，適用于小尺寸濾波器
• 通過輸入電壓前饋改善線路調節和瞬態響應
• 系統受到過流限制、過壓保護和熱關斷保護
• –40°C 至 125°C 工作結溫范圍
• 采用小型 8 引腳 SOIC 封裝

參數

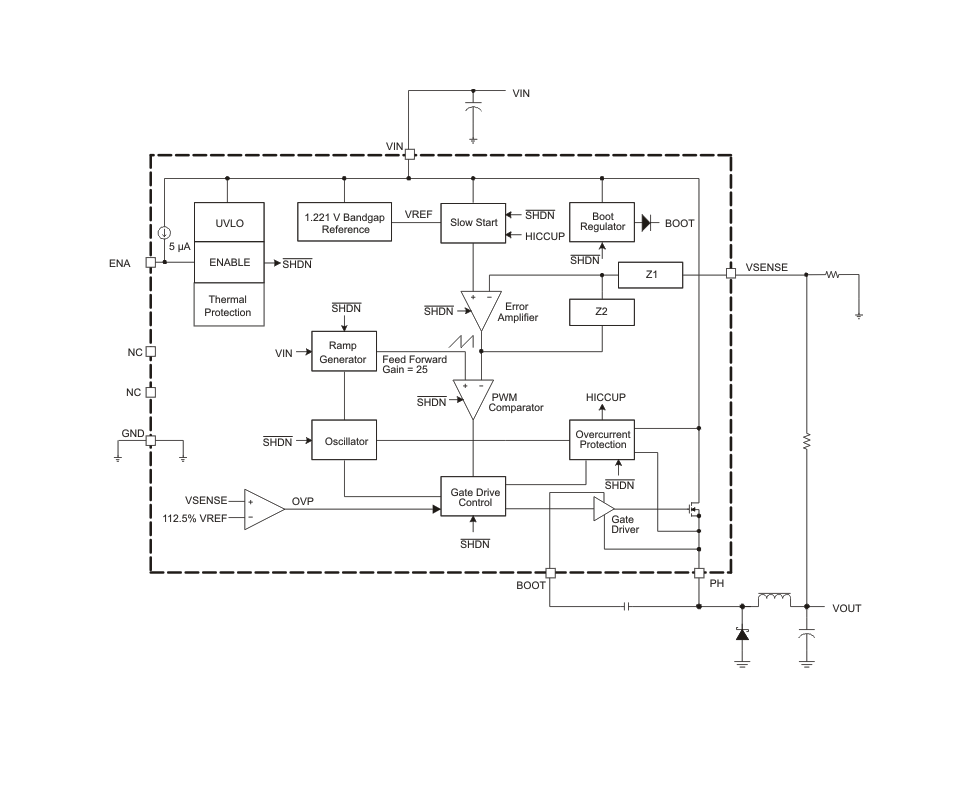

方框圖

?1. 核心特性?

• ?輸入電壓范圍?：5.5V至36V，適用于多種電源場景（如12V/24V系統）。
• ?輸出能力?：1A連續輸出電流（峰值1.2A），效率高達95%（集成110mΩ MOSFET）。
• ?精準調節?：輸出電壓可調至1.22V（初始精度±1.5%），內置補償減少外部元件。
• ?保護功能?：過流限制、過壓保護、熱關斷及-40°C至125°C工作溫度范圍。

?2. 關鍵應用領域?

• 消費電子（機頂盒、LCD顯示）
• 工業與汽車音頻電源
• 電池充電器、大功率LED驅動

?3. 設計要點?

• ?輸入電容?：需4.7μF低ESR陶瓷電容，抑制輸入紋波（典型值<300mV）。
• ?輸出濾波?：推薦68μH電感與47μF電容組合，LC諧振頻率需≤7kHz（陶瓷電容時需額外補償）。
• ?反饋網絡?：通過電阻分壓（如R1=10kΩ, R2=1.13kΩ）設定輸出電壓。

?4. 功能模塊詳解?

• ?內部補償?：簡化設計，固定500kHz開關頻率優化濾波尺寸。
• ?電壓前饋?：改善瞬態響應，保持增益恒定。
• ?保護機制?：
  • ?UVLO?：輸入欠壓鎖定（啟動閾值5.5V，滯后330mV）。
  • ?熱關斷?：結溫超162°C時觸發，降溫14°C后自動恢復。

?5. 典型電路示例?

• ?14.5V-36V轉12V設計?：
  • 關鍵元件：B340A二極管、68μH電感、47μF輸出電容。
  • 效率：85%-95%（負載1A時）。
• ?全陶瓷電容方案?：需外接補償網絡（如R3=1.76kΩ, C7=0.056μF）。

?6. 布局與散熱建議?

• ?PCB布局?：縮短VIN旁路電容與PH節點走線，減小開關環路面積。
• ?散熱設計?：利用頂部接地層散熱，結溫需通過熱阻（θJA=75°C/W）計算。

?7. 文檔支持?

• 提供評估模塊與設計工具（如WEBENCH），參考文檔包括《使用鋁/陶瓷輸出電容的TPS5410應用指南》。

?附：封裝信息?

• ?8引腳SOIC?（4.9mm×6mm），符合JEDEC MS-012標準，支持自動貼裝（峰值回流溫度260°C）。
