相機配置：

硬件連接部分可以查詢我的博客：點擊 這里不做說明。

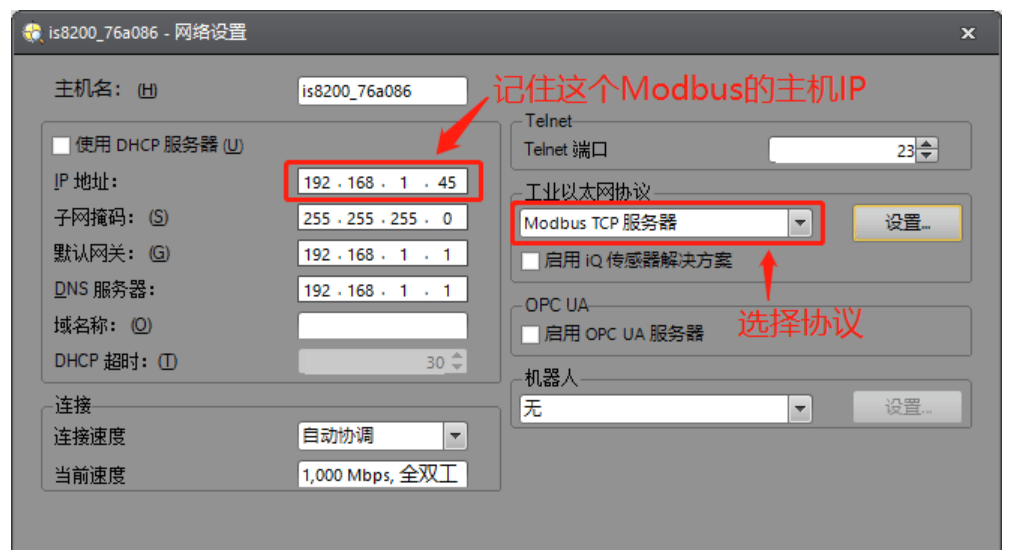

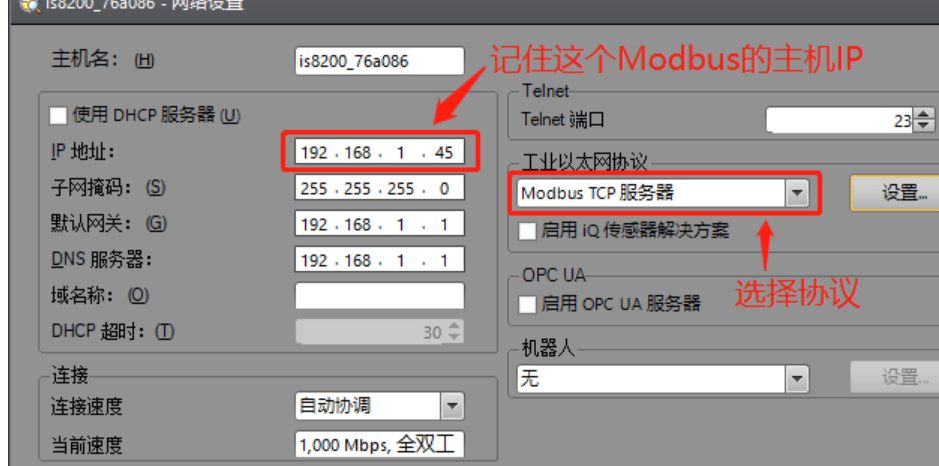

在電子表格視圖下，點擊菜單 “傳感器–網絡設置”：選擇工業協議，如圖。

保存作業，并按照提示重啟相機。

3. 相機的控制/狀態字：

上圖中紅色部分為輸入輸出的IO信號：

VisionControl 是相機的輸入，總共32個bit，每個bit分別控制相機觸發、離線等操作。

VisionStatus 是相機的輸出，總共32個bit，每個bit分別輸出相機的準備和完成信號等。

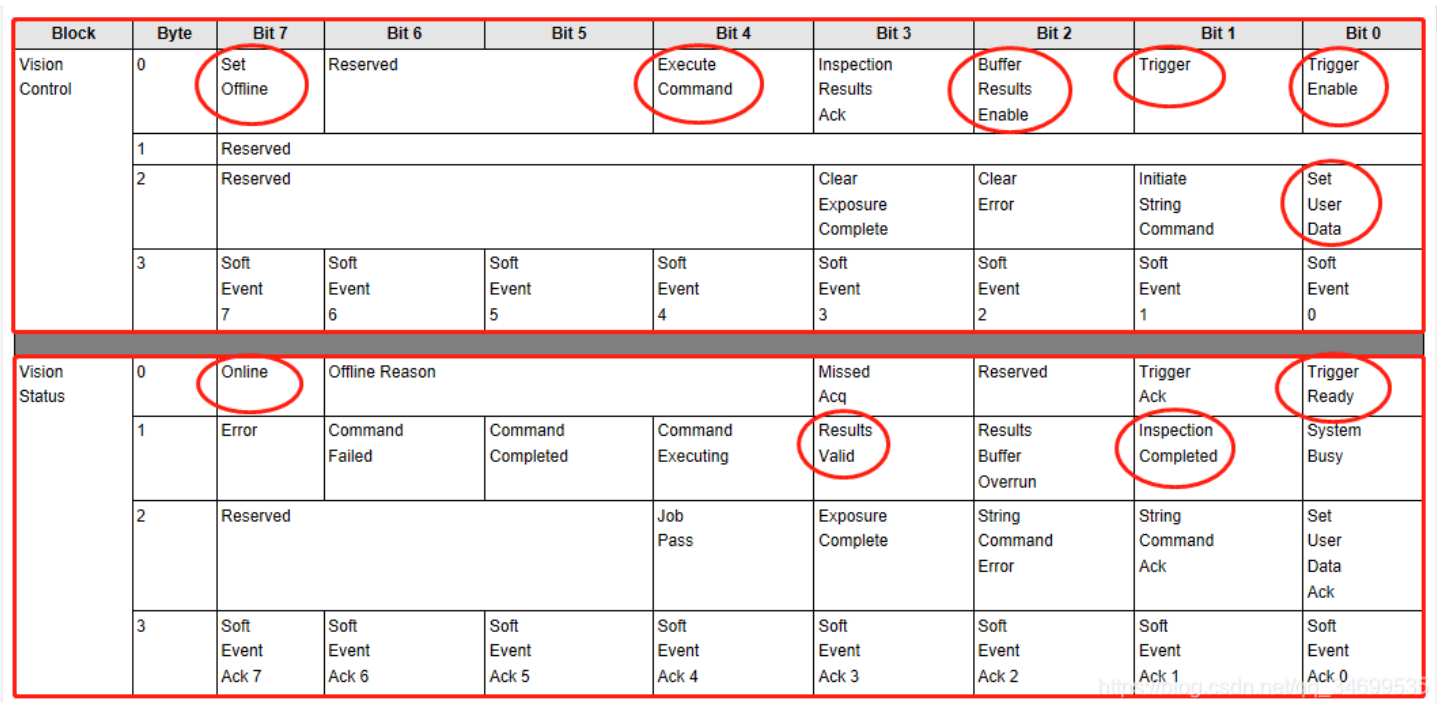

具體的通訊位見下圖：***紅圈中的點位是經常用到的

4. 測試相機的控制 / 狀態：

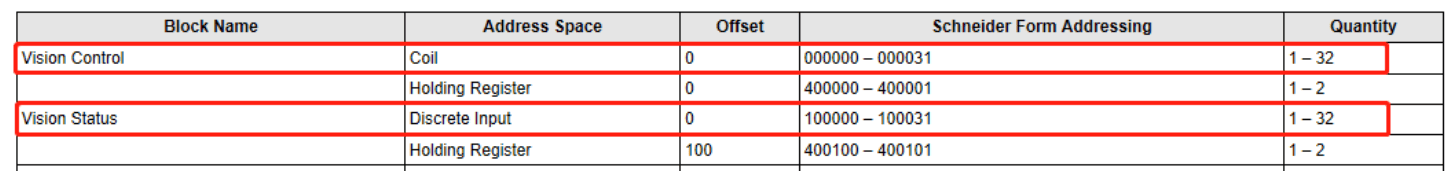

VisionControl 控制相機對應的區：WriteSingleCoil ，地址從0開始，共32個bit。

VisionStatus 相機狀態對應的區：ReadDiscreteInputs，地址從100000開始，共32個bit。

在電子表格中插入Count工具，用于觀察相機是否觸發，相機在線。

打開Modbus Poll測試軟件，并選擇Modbus TCP連接方式，IP為相機的IP，端口502。

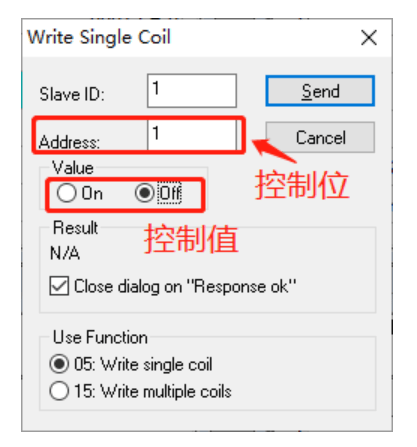

測試觸發：點擊菜單欄的Functions，選擇 “05_WriteSingleCoil”，將Address設為1(TriggerEnabled)，Value值修改為On，點擊Send。然后將Address設為2(Trigger)，Value值修改為On，點擊Send。然后觀察電子表格中Count值是否增加，相機每觸發一次，Count函數+1。

查看相機狀態：選擇 “ReadDiscreteInputs[1x]” 區，可以看到Address 1(TriggerReady)已經置1了。

可以用同樣的方式，測試Offline信號(05_WriteSingleCoil 區中 Address 7置On或者Off，觀察ReadDiscreteInputs[1x] 區 Address 7 的狀態)。

5. 相機的輸入數據 / 輸出數據：

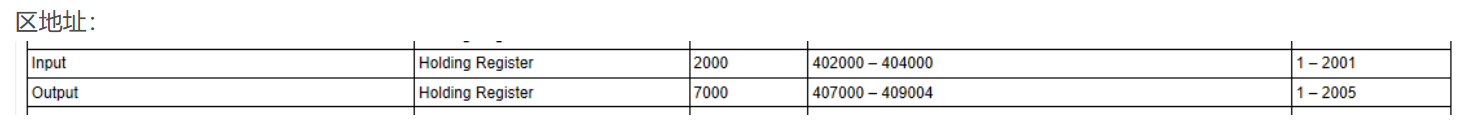

區地址：

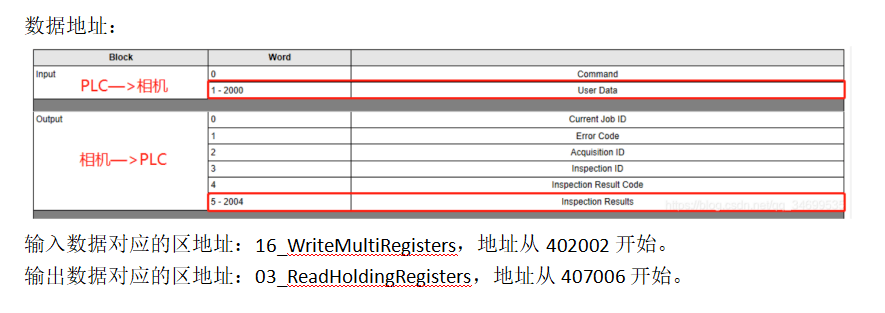

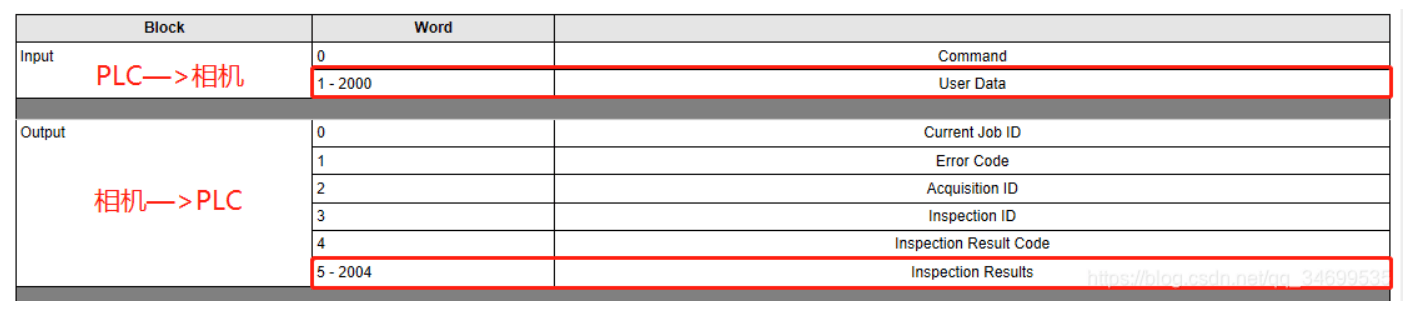

數據地址：

輸入數據對應的區地址：16_WriteMultiRegisters，地址從402002開始。

輸出數據對應的區地址：03_ReadHoldingRegisters，地址從407006開始。

打開網關配置軟件“Gateway Configuration Studio”

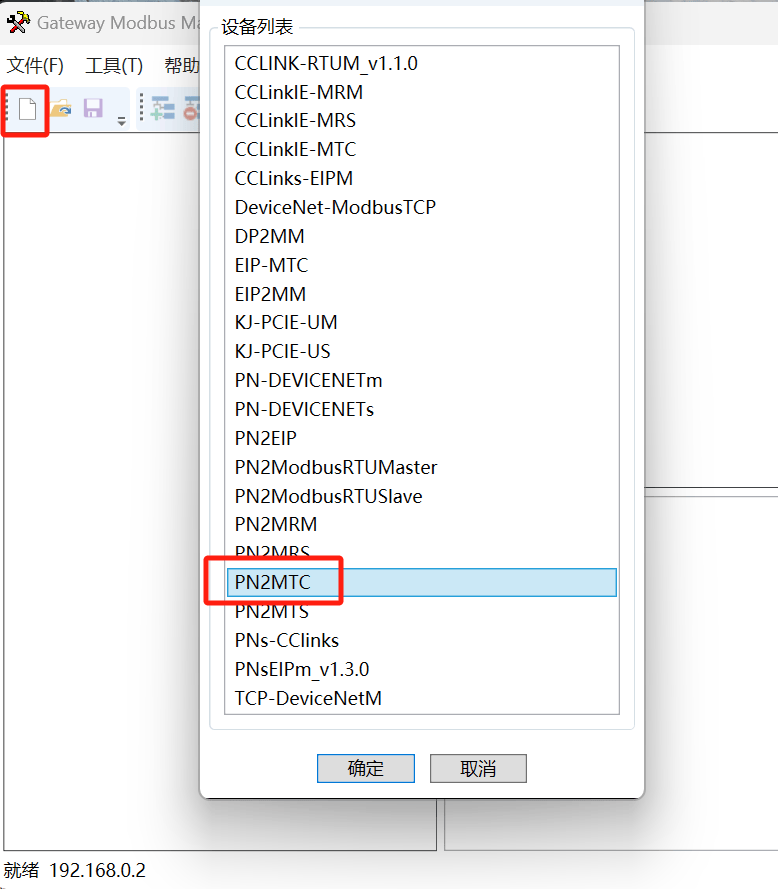

新建項目選擇PN2MTC

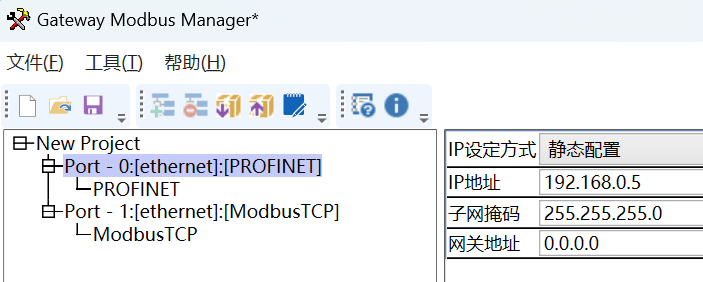

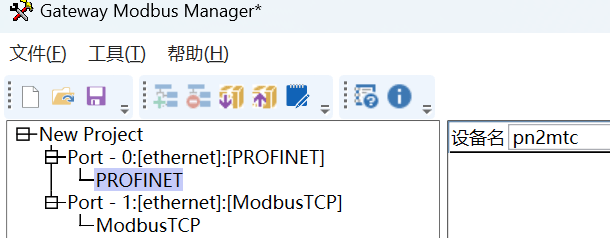

先設置網關在Profinet一側的IP地址和設備名稱。稍后配置西門子PLC時保持一致。

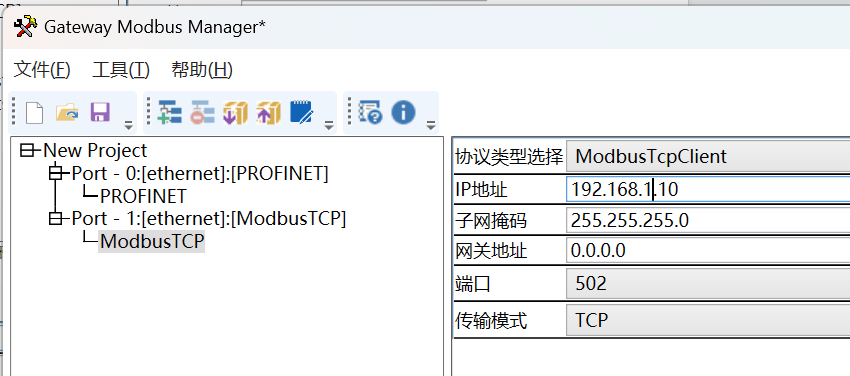

下面開始設置ModbusTCP一側的配置，首先設置網關在ModbusTCP一側的IP地址

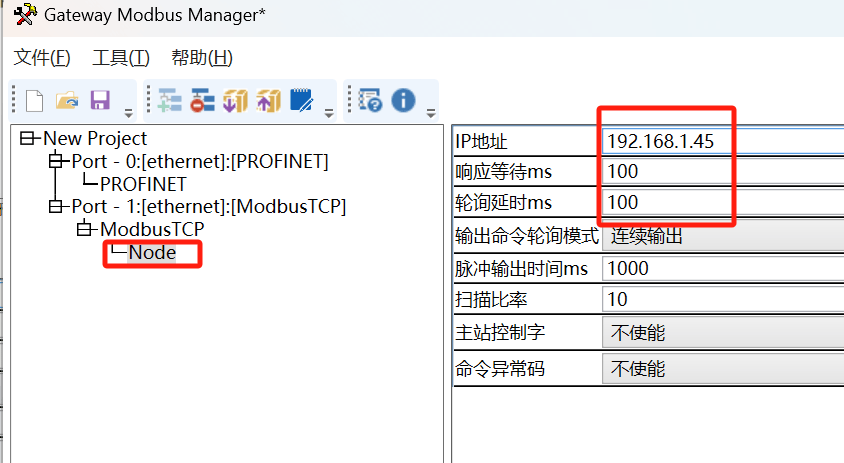

添加從站，和上圖中192.168.1.45保持一致。

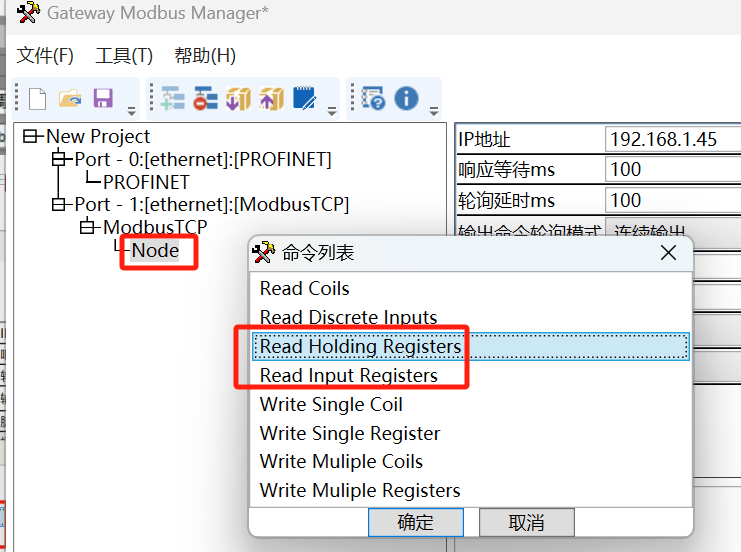

設置要用到的功能碼，從上圖所知用03功能碼即可

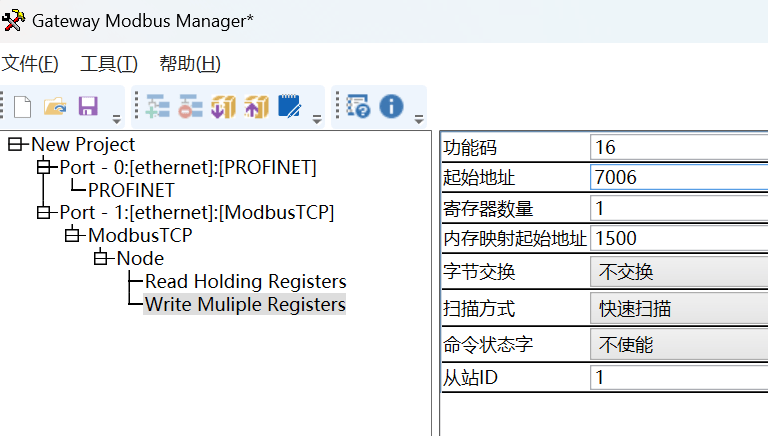

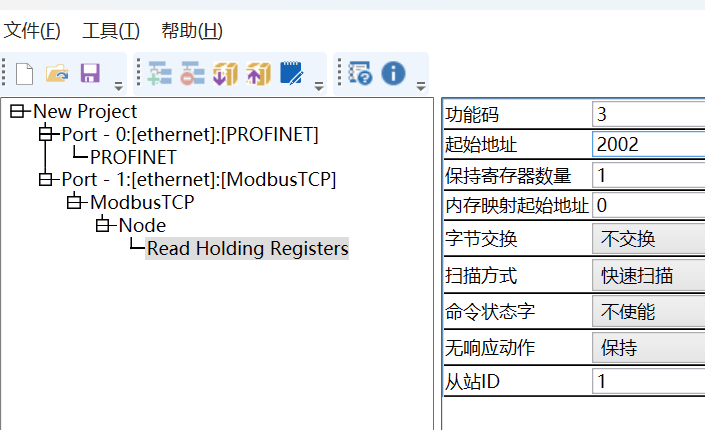

添加寄存器讀寫地址2002及7006

PLC配置

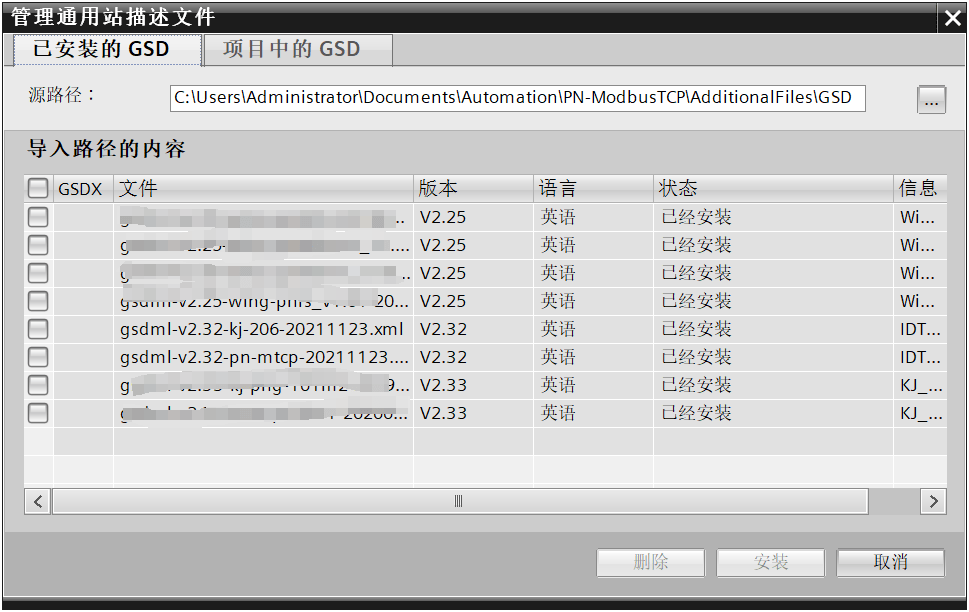

打開西門子PLC組態軟件博圖設置網關Profinet一側的參數配置，首先導入網關GSD文件并設置PLC的IP地址

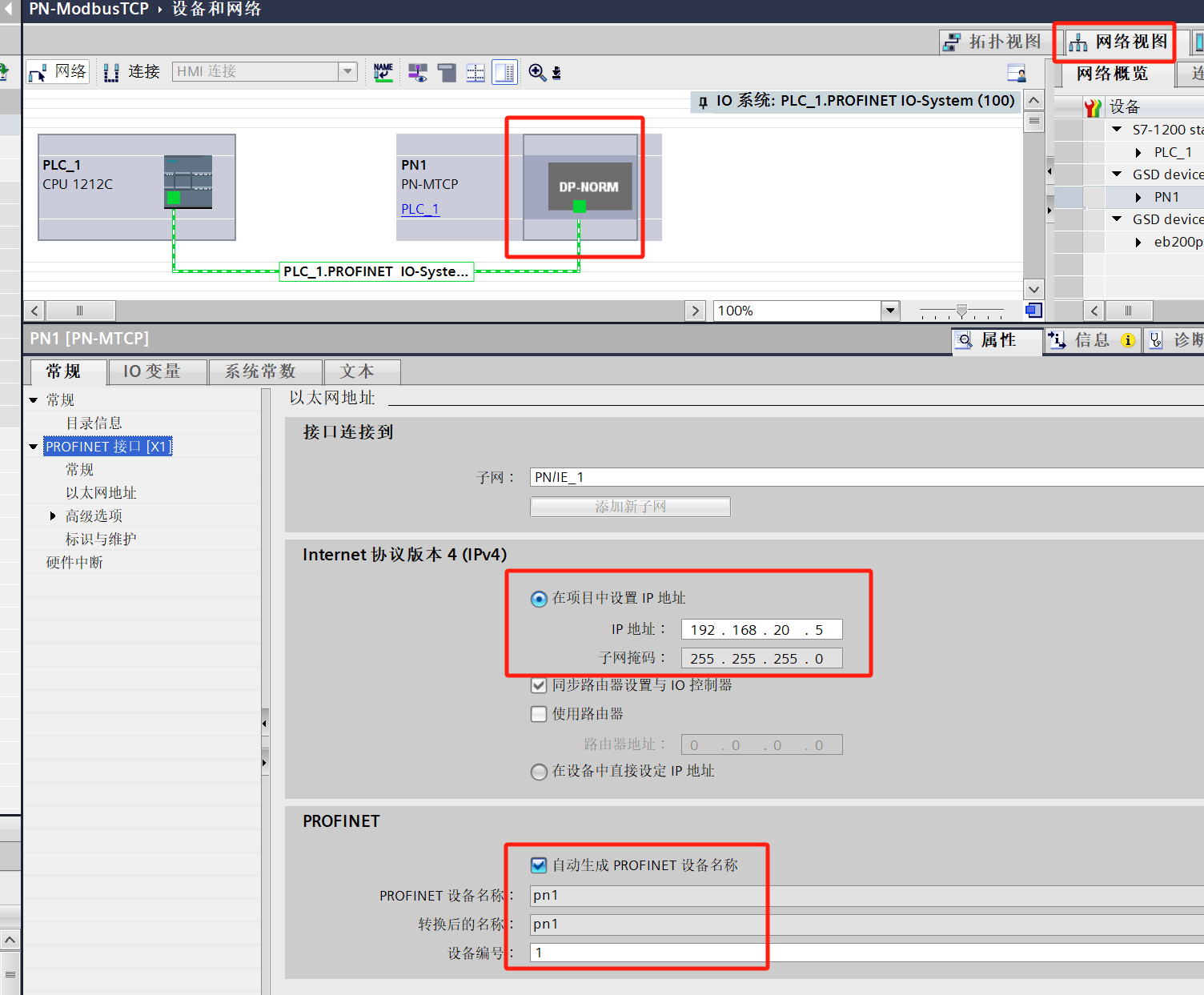

在網絡視圖中點擊模塊，設置網關的IP地址和設備名稱

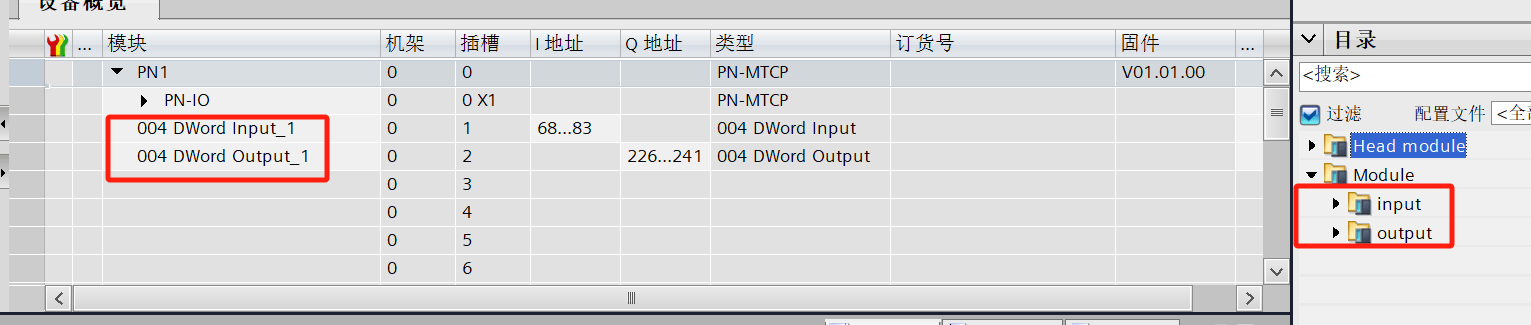

添加網關用到的數據輸入輸出長度

設置好分配的IQ地址，確認無誤后下載到PLC，并確認網關配置軟件的配置已經下載進網關。

到此，全部配置完成，重新上電后即可正常通訊.
