網關配置

步驟1：使用開疆智能網關配置工具，設置網關的參數（IP地址、設備名稱由PLC組態軟件分配側一致）。

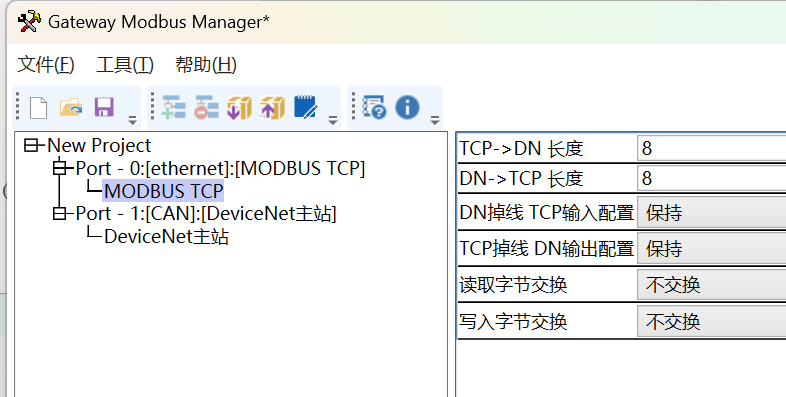

步驟2設置數據傳輸長度以及掉線后數據處理方式

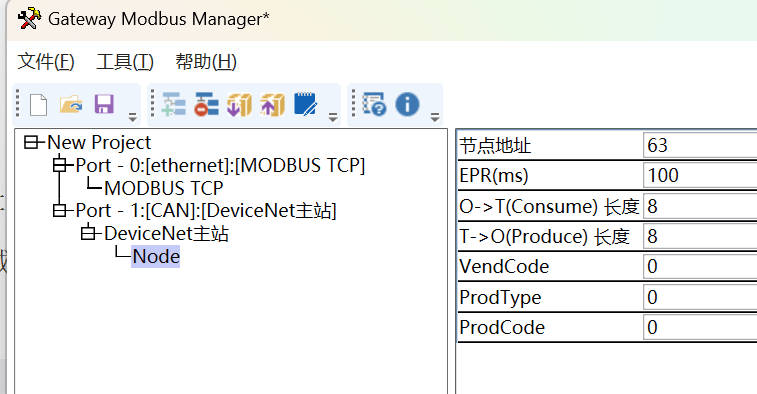

步驟3：配置DeviceNet參數：

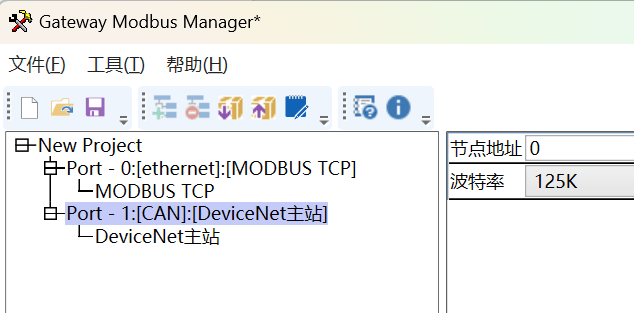

波特率（通常為125kbps/250kbps/500kbps，需與從站一致）。

節點地址（網關作為DeviceNet主站，地址需唯一，例如地址1）。

數據映射：將Profinet輸入/輸出數據與DeviceNet的I/O區域?qū)?yīng)。

步驟4：添加從站并根據從站EDS文件填寫參數

將遠程I/O接線，站地址波特率設置好即可正常通訊。

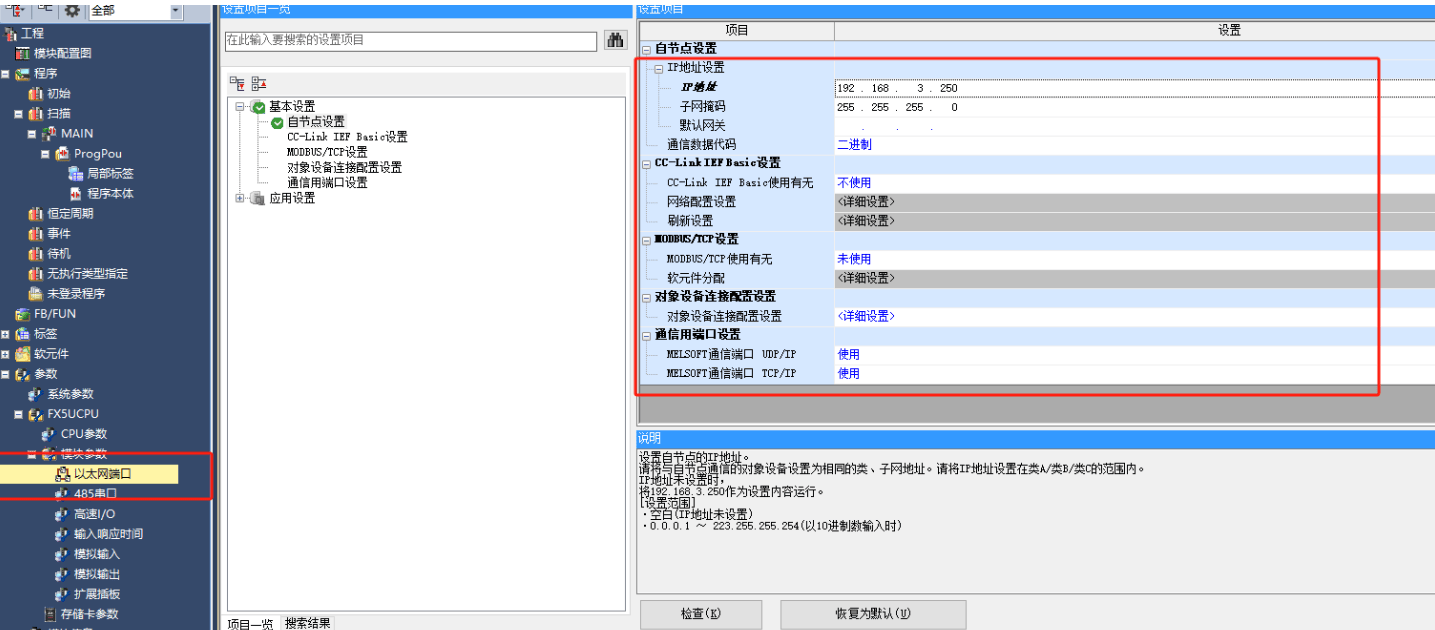

PLC本體的IP地址設置

首先需要確認一個概念：PLC本體網口只有一個IP，無論使用什么功能都是共用一個IP。

二、ModbusTCP主站功能

三菱的PLC做ModbusTCP主站功能一般通過程序?qū)崿F(xiàn)，需要用到“通信協議支持功能”。

1）在對象設備連接配置設置中添加“Active連接設備”選擇“通信協議”，需要填寫本機的端口號，對方IP以及對方端口號（圖4）。其中本機端口號需要注意不要使用系統默認已經分配的端口。（圖5）

active設備是指主動發起連接的設備

【記得點擊“反應設置并關閉”】

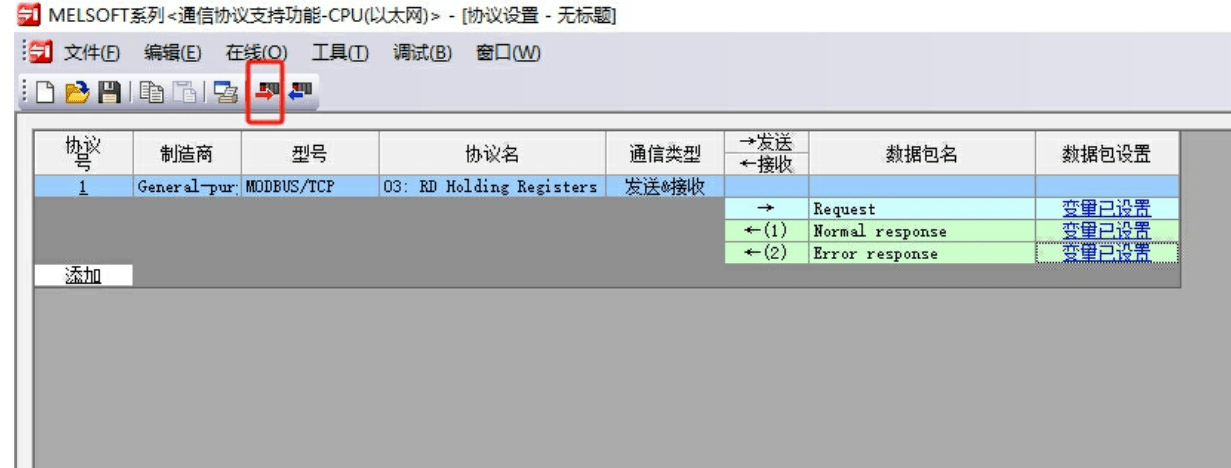

2）打開“通信協議支持功能”，選擇CPU（以太網），并新建，添加協議，選擇ModbsuTCP，選擇功能碼。（圖6-圖7）

3）紅色字“變量未設置”意思為：沒有對這個連接協議分配對應的軟元件用來寫參數和數據存儲用。可以右鍵“軟元件批量設置”，占用其實軟元件后一部分用作通訊協議用。（圖7）

4）分配好后可以點進去看分配的每個軟元件對應的定義，現在以03功能碼D400做起始地址，對主要用到的寄存器做說明，后面一些儲存報錯信息的寄存器可以點開變量設置查看。（圖8）

D400：握手ID，如果是本體以太網口，握手ID就是0，模塊就不是0

D401：從站站號

D402：03功能碼對應就是讀取的寄存器起始Modbus地址

D403：讀取的點數（寄存器數）

D406~D531：儲存讀取到的數據（注意！，D406保存的是數據的個數（數據長度），D407開始才是數據內容）

5）編輯好后通過在線、寫入模塊，將這部分內容寫入PLC

（這部分通信協議編輯，保存的時候是一個獨立的文件，與Works3文件獨立，需要注意關閉這個窗口前記得保存）

6）在程序中建立連接、調用通信協議。

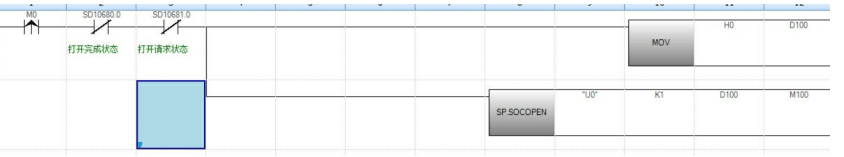

①建立連接，使用SP.SOCOPEN指令，對應關閉連接使用SP.SOCCLOSE指令

SP.SOCOPEN的第一個操作數沒有實際意義，按照說明填寫“U0”即可；

S1：連接編號對應圖4中的連接編號；

S2：對應OPEN指令的一些參數占用10個寄存器，其中如果我們?cè)趫D4中做了參數設置，我們只需要把參數首地址置位0，就可以調用設置好的參數。

其中，SD10680，SD10681是通信打開和請求標志位，在這兩個標志位都沒有導通的情況下我們才執行建立連接的動作。

②通過SP.ECPRTCL指令調用預先設置好的通訊協議。

其中

S1 的連接編號是指圖4中的連接編號

S2 連續執行的協議數是指中S3+2開始的“執行協議編號指定”，如果只有1個就寫K1，并且給S3+2賦值需要執行的協議，對應的是圖8中的協議編號。

下面是通信協議觸發示例

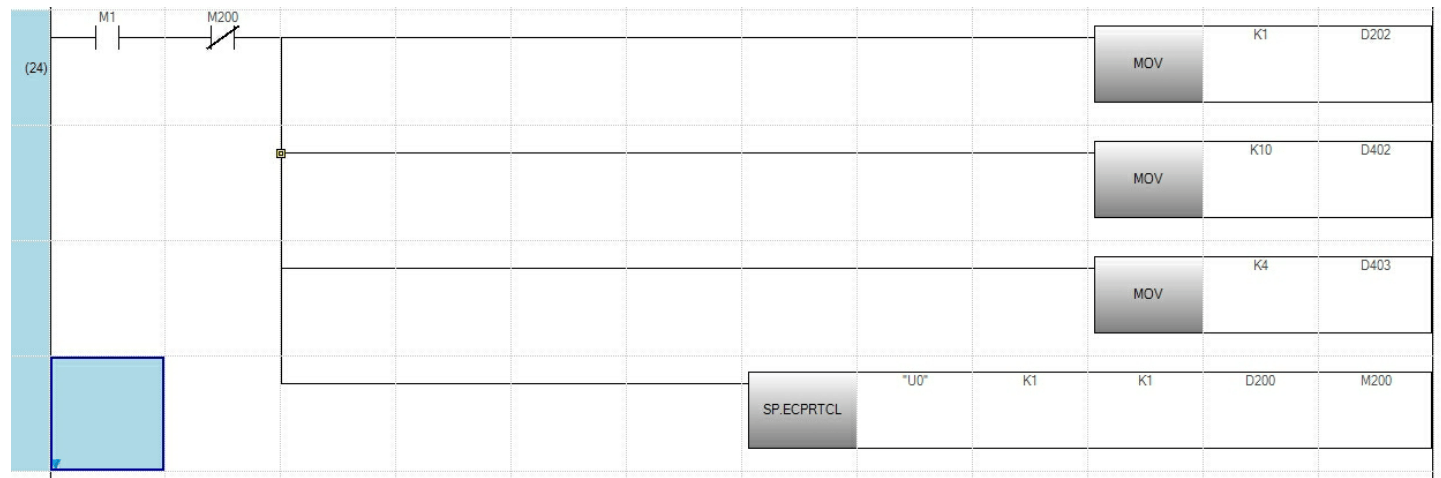

SP.ECPRTCL的第三個操作數為k1，對D202賦值1，表示執行且只執行通信協議1。

D402賦值k10，D403賦值K4，表示從 從站保持寄存器的10地址開始讀取，讀取4個寄存器。

在觸發后，我們可以在D407開始的4個寄存器看到讀取到的值。

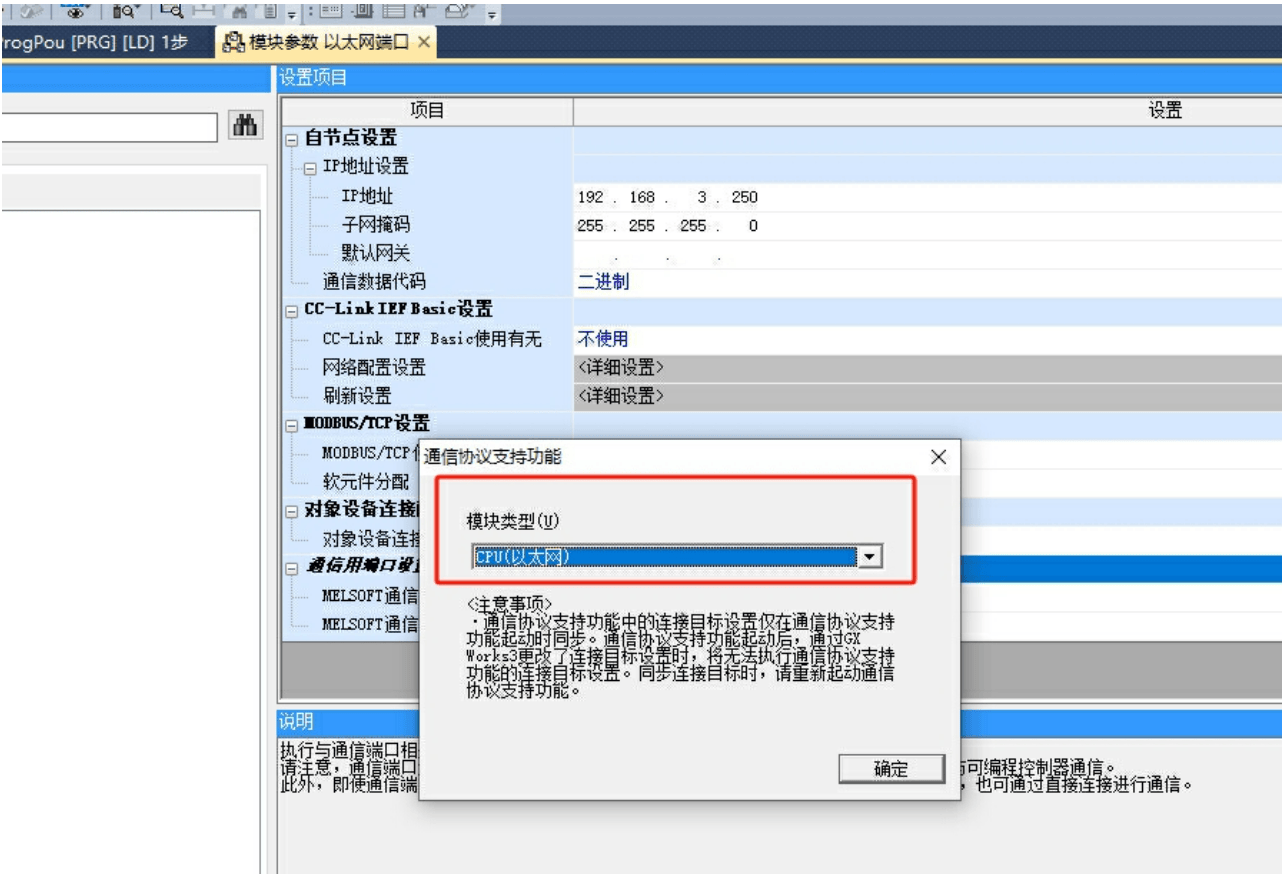

點擊工具-通信協議支持功能

選擇好模塊類型

設置好連接變量后下載到PLC

到此，完整配置結束，全部設備上電后觀察指示燈正常后即可正常通訊。
