TPS57040-Q1 器件是一款具有集成高側的 42V 0.5A 降壓穩壓器 MOSFET 的電流模式控制提供簡單的外部補償和靈活的組件 選擇。低紋波脈沖跳躍模式將空載輸入電源電流降至 116 μA。使用 當使能引腳為低電平時，使能引腳的關斷電源電流降至 1.5 μA。

欠壓鎖定在內部設置為 2.5 V，但可以使用使能來增加 針。輸出電壓啟動斜坡由慢速啟動引腳控制，該引腳也可以 配置用于排序/跟蹤。開漏電源良好信號指示輸出在 其標稱電壓的 92% 至 109%。
*附件：tps57040-q1.pdf

寬開關頻率范圍允許效率和外部組件尺寸 優化。頻率折返和熱關斷可在過載期間保護器件 條件。

TPS57040-Q1 采用 10 引腳熱增強型 MSOP PowerPAD? 封裝 （DGQ） 和 10 引腳 SON 封裝 （DRC）。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下
  • 器件溫度等級 1：-40°C 至 125°C
    環境工作溫度范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 3.5V 至 42V 輸入電壓范圍
• 200mΩ 高側 MOSFET
• 輕負載時效率高，采用
  脈沖跳躍 Eco 模式?控制方案
• 116μA 工作靜態電流
• 1.5μA 關斷電流
• 100kHz 至 2.5MHz 開關頻率
• 與 External Clock 同步
• 可調慢速啟動/排序
• 欠壓和過壓電源正常輸出
• 可調欠壓鎖定電壓和遲滯
• 0.8V 內部電壓基準

參數

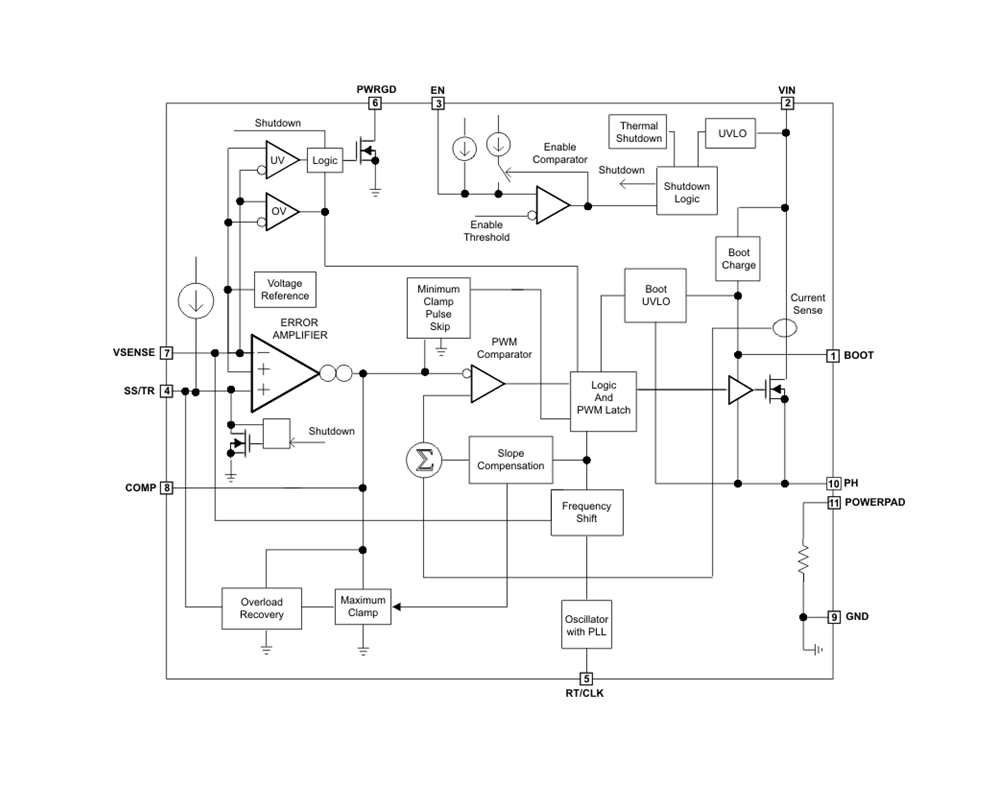

方框圖

一、產品概述

TPS57040-Q1 是一款專為汽車應用設計的 42V、0.5A 降壓 DC-DC 轉換器，集成有高側 MOSFET。該轉換器適用于寬輸入電壓范圍（3.5V 至 42V），支持 Eco-mode? 控制，以提高輕載時的效率。產品通過 AEC-Q100 認證，適用于 -40°C 至 125°C 的溫度范圍。

二、主要特性

• ?集成高側 MOSFET?：減少外部組件數量，提高整體效率。
• ?Eco-mode? 控制?：在輕載條件下通過脈沖跳躍模式降低靜態電流，提高能效。
• ?寬輸入電壓范圍?：支持 3.5V 至 42V 的輸入電壓，適應多種應用需求。
• ?低靜態電流?：啟用引腳處于低電平時，關機電流降至 1.5μA。
• ?可調輸出電壓和欠壓鎖定?：輸出電壓可調，欠壓鎖定電壓可通過啟用引腳調整。
• ?同步至外部時鐘?：支持與外部時鐘同步，便于系統設計。
• ?熱關斷和過流保護?：提供過熱和過流保護，確保電路安全。

三、電氣特性

• ?最大輸出電流?：0.5A。
• ?開關頻率范圍?：100kHz 至 2.5MHz 可調。
• ?內部參考電壓?：0.8V。
• ?熱阻?：MSOP-PowerPAD? 封裝為 1.7°C/W，SON 封裝為 0.9°C/W。

四、功能描述

• ?固定頻率 PWM 控制?：采用電流模式控制，簡化外部補償設計。
• ?低壓降操作?：支持高達 100% 的占空比，實現低壓降。
• ?軟啟動和跟蹤?：慢啟動引腳支持輸出電壓的緩慢上升，同時可用于電源排序和跟蹤。
• ?過壓瞬態保護?：防止輸出過壓瞬態，保護電路穩定。
• ?熱關斷和欠壓鎖定?：在過熱或輸入電壓過低時自動關斷，保護電路不受損害。

五、應用信息

• ?典型應用?：包括汽車信息娛樂系統、ADAS、無線充電和工業 DC 電源系統等。
• ?設計指南?：提供了詳細的設計步驟和組件選擇指南，包括電感、輸出電容、輸入電容等。
• ?布局考慮?：強調了布局對性能的重要性，提供了布局指南和示例。

六、封裝與尺寸

• ?封裝類型?：MSOP-PowerPAD?（DGQ）和 SON（DRC）。
• ?封裝尺寸?：均為 3.00mm × 3.00mm。

七、文檔支持

• ?相關文檔?：提供了相關的技術文檔、設計資源和軟件工具鏈接。
• ?社區資源?：鏈接到 TI 社區資源，包括 TI E2E? 在線社區。
• ?商標信息?：列出了文檔中的商標信息。
• ?靜電放電警告?：提醒處理集成電路時需注意靜電放電防護。
