      TPS57040-Q1 具有 Eco-Mode? 的汽車類 3.5V 至 42V 輸入、0.5 A 降壓 SWIFT? 轉換器

      數據：

      描述

      TPS57040-Q1器件是一款42 V 0.5 A降壓穩壓器，集成了高端MOSFET。電流模式控制提供簡單的外部補償和靈活的元件選擇。低紋波脈沖跳躍模式可將無負載，輸入電源電流降至116μA。使能使能引腳時，當使能引腳為低電平時，關斷電源電流降至1.5μA。

      欠壓鎖定在內部設置為2.5 V，但可以使用使能引腳增加。輸出電壓?jiǎn)?dòng)斜坡由慢啟動引腳控制，也可配置為排序/跟蹤。漏極開路電源良好信號表示輸出在其標稱電壓的92％至109％之間。

      寬開關頻率范圍可以優化效率和外部元件尺寸。頻率折返和熱關斷可在過載情況下保護器件。

      TPS57040-Q1采用10引腳耐熱增強型MSOP PowerPAD?封裝（DGQ）和10引腳SON封裝（DRC） ）。

      特性

      • 符合汽車應用要求
      • AEC-Q100符合以下結果
        • 設備溫度等級1 ：-40°C至125°C
          環境工作溫度范圍
        • 器件HBM ESD分類等級2
        • 器件CDM ESD分類等級C4B
      • 3.5V至42V輸入電壓范圍
      • 200mΩ高側MOSFET
      • 帶有脈沖的輕負載時的高效率
        跳過Eco-mode?控制方案
      • 116-μA工作靜態電流
      • 1.5-μA關斷電流
      • 100-kHz至2.5-MHz開關頻率
      • 與外部時鐘同步
      • 可調慢啟動/排序
      • 欠壓和過壓電源就緒輸出
      • 可調節欠壓鎖定電壓和遲滯
      • 0.8V內部參考電壓
      • 由SwitcherPro?軟件工具支持
        （http://focus.ti.com/docs/toolsw/folders/print/switcherpro.html）< /LI>

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS57040-Q1 TPS54240-Q1 TPS54260-Q1 TPS57060-Q1 TPS57140-Q1 TPS57160-Q1
      3.5 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ?
      42 ? ? 42 ? ? 60 ? ? 60 ? ? 42 ? ? 60 ? ?
      0.8 ? ? 0.8 ? ? 0.8 ? ? 0.8 ? ? 0.8 ? ? 0.8 ? ?
      39 ? ? 39 ? ? 58 ? ? 58 ? ? 39 ? ? 58 ? ?
      0.5 ? ? 2.5 ? ? 2.5 ? ? 0.5 ? ? 1.5 ? ? 1.5 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ?
      2500 ? ? 2500 ? ? 2500 ? ? 2500 ? ? 2500 ? ? 2500 ? ?
      0.116 ? ? 0.138 ? ? 0.138 ? ? 0.116 ? ? 0.116 ? ? 0.116 ? ?
      Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Tracking
      UVLO Adjustable ? ?
      Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ?
      100 ? ? 100 ? ? 100 ? ? 98 ? ? 100 ? ? 100 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ?
      MSOP-PowerPAD
      VSON ? ?      		 MSOP-PowerPAD
      VSON ? ?      		 MSOP-PowerPAD
      VSON ? ?      		 MSOP-PowerPAD
      VSON ? ?      		 MSOP-PowerPAD
      VSON ? ?      		 MSOP-PowerPAD
      VSON ? ?

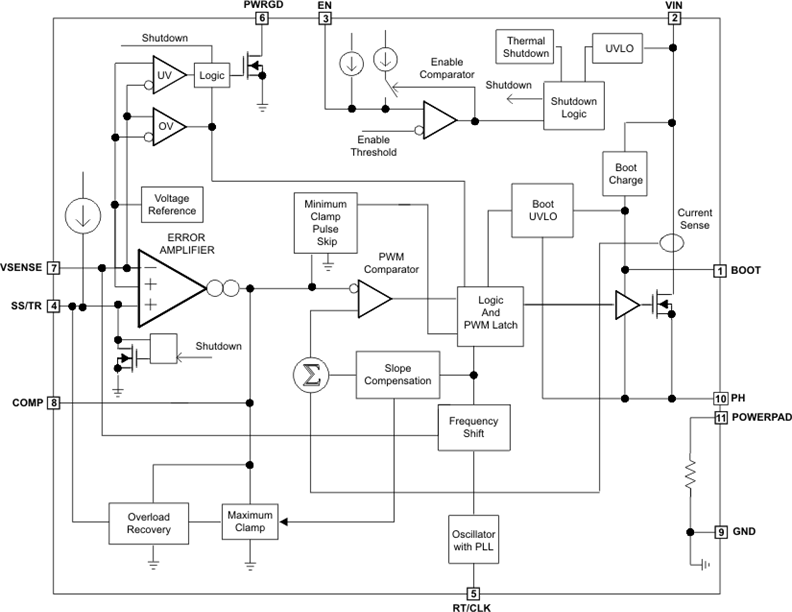

      方框圖 (1)
