TPS65266-1 包含 3 個通道的高效同步降壓轉換器，用于 使用適配器或電池運行且輸入電壓低于 6 V 的應用。

降壓 DC/DC 轉換器集成了功率 MOSFET，以優化電源效率和 減少外部元件數量。峰值電流模式控制簡化了補償和 快速瞬態響應。高時鐘頻率允許使用更小和低值的電感器和 電容器。外部補償支持優化的環路補償和快速瞬態響應。 在輕負載條件下，降壓轉換器在 PSM 模式下工作，以降低輸入功率 提供給系統。具有打嗝模式的逐周期過流限制限制 MOSFET 功率 短路或過載故障情況下的耗散。
*附件：tps65266-1.pdf

TPS65266-1 具有電源就緒監控電路，可監控所有轉換器 輸出。PGOOD 引腳在每個通道中的輸出電壓處于穩壓狀態后置位，并且 測序完成。

當持續的嚴重過載或短路增加 Buck 中的功率耗散時 轉換器，內部熱保護電路關閉設備以防止損壞?；謴?fù) 在設備充分冷卻后，自動進行熱關斷。

特性

• 工作輸入電壓范圍 2.7 至 6 V
• 反饋參考電壓 0.6 V ±1%
• 最大連續輸出電流 3 A/2 A/2 A
• 專用使能和軟啟動
• 精確的啟動時序控制，具有使能引腳放電
• 輕負載時的脈沖跳躍模式 （PSM）
• 具有 Hiccup 模式過流保護的逐周期電流限制
• 可調時鐘頻率 250 kHz 至 2.4 MHz
• 外部時鐘同步
• 電源良好指示器
• 過熱保護

參數

方框圖

1. 產品概述

TPS65266-1 是一款集成三通道高效率同步降壓（Buck）轉換器，專為輸入電壓低于6V的應用設計。每個通道獨立工作，支持最大連續輸出電流分別為3A、2A和2A，適用于打印機、數字電視、機頂盒等多種應用場景。

2. 關鍵特性

• ?三通道輸出?：每個通道獨立，支持3A/2A/2A輸出電流。
• ?寬輸入電壓范圍?：支持2.7V至6V的輸入電壓。
• ?高效率?：集成功率MOSFET，優化電源效率。
• ?軟啟動與使能控制?：每個通道具有獨立的軟啟動和使能控制引腳。
• ?輕載模式?：在輕載條件下自動進入脈沖跳躍模式（PSM），降低功耗。
• ?過流與過熱保護?：具有循環電流限制和過熱保護功能，確保安全運行。
• ?電源良好指示?：PGOOD引腳監控所有轉換器輸出，確保電壓穩定。

3. 應用領域

• ?打印機和掃描儀?
• ?數字電視?
• ?機頂盒?
• ?家庭網關和接入點網絡?
• ?監控系統?

4. 功能描述

• ?獨立通道控制?：每個Buck轉換器具有獨立的反饋、使能和軟啟動控制。
• ?軟啟動時間可調?：通過連接外部電容至SS引腳，可設置軟啟動時間。
• ?電源排序?：支持通過SS引腳實現電源排序功能。
• ?過壓與欠壓保護?：內置過壓和欠壓保護電路，防止電壓異常損壞設備。
• ?熱關斷?：當結溫超過閾值時，自動關斷以保護芯片。

5. 電氣特性

• ?輸入電壓范圍?：2.7V至6V
• ?輸出電壓范圍?：可調，通過反饋電阻分壓器設置。
• ?參考電壓?：0.6V ±1%
• ?開關頻率?：可調，范圍從250kHz至2.4MHz。
• ?熱關斷溫度?：約160°C

6. 封裝和尺寸

• ?封裝類型?：32引腳VQFN封裝
• ?封裝尺寸?：5.0mm x 5.0mm

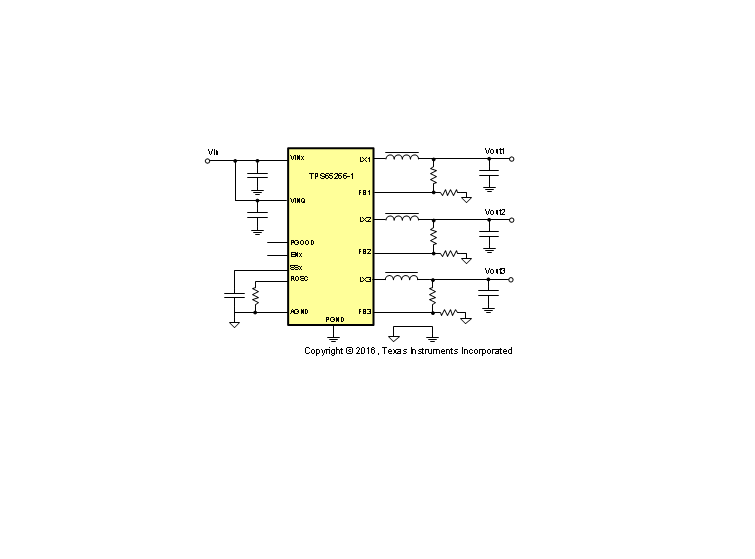

7. 典型應用電路

• ?設計指南?：提供了詳細的設計步驟和元件選擇建議，包括電感、電容和電阻的計算方法。
• ?布局建議?：給出了PCB布局指南，以確保最佳電氣性能和熱性能。

8. 文檔和支持

• ?技術文檔?：包括數據手冊、應用筆記等，提供詳細的產品信息和應用指導。
• ?設計工具?：支持使用TI的WEBENCH?設計中心進行電路設計。
• ?社區資源?：提供TI E2E在線社區支持，方便工程師交流和解決問題。

通過以上總結，可以全面了解TPS65266-1的關鍵特性、應用領域、功能描述、電氣特性、封裝尺寸、典型應用電路以及相關的文檔和支持資源。
