一、引言

??? 作為當今國際上最熱點、最尖端的新技術，軟交換可使運營商更靈活、更快捷、更穩定地提供電信服務。中興通訊自1998年即投入下一代網絡產品的研究和開發，并全程參與了中國5大運營商所開展的軟交換項目建設，是目前全球擁有最全軟交換產品系列的公司之一，產品基于電信級應用而設計，具有強大的擴展能力、優良的互通能力、多樣化的業務提供方式及拓展空間，并為運營商實現現網向NGN的全面過渡提供了保證。中興通訊成熟的下一代網絡產品，正在給全世界的更多用戶帶來良好收益和優質服務。

??? 中興通訊始終堅持為中國運營商度身定制符合國情特點的softswitch系列解決方案，同時找到國際Softswitch市場的突破口，盡早使中興軟交換產品國際化。中興通訊本著“用最快速度做好做穩”的研發原則，在深入研究國內外現有各種網絡的運行狀況和各家運營商發展需求的基礎上，推出了成熟可靠的ZTEsoftswitch系列產品以及面向網絡融合的新一代多媒體業務整體解決方案，在繼承的基礎上通過優化網絡結構實現了網絡的融合與業務的融合，使得軟交換網絡不但能繼承原有電路交換網中豐富的業務功能，還可在全網范圍內快速提供原有網絡難以提供的新型業務。

??? 如今，中興通訊軟交換系統已在中國電信、中國網通、中國聯通、中國網通等多個運營商網絡中得到成功商用或試驗，同時還在一些集團用戶以及香港、菲律賓的網絡中得到應用。本文中將會對于中興的軟交換系統成熟的應用方案進行介紹。

二、應用方案介紹

??? 1.本地組網方案介紹

??? 利用ZTESoftswitch進行本地網建設，從PSTN角度上看，相當于Softswitch及其所控制的網關結點處于C5局的位置，利用Softswitch+AG、Softswitch+IAD、Softswitch+智能終端等實現本地接入，完成端局功能總體組網方案如下圖1所示：

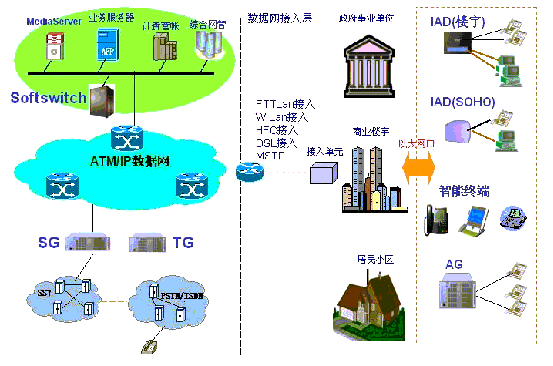

圖1? ZTESoftswitch總體組網方案

??? 說明：
??? 在上述組網方案中，軟交換網元設備(Softswitch)、中繼網關(TG)、信令網關(SG)、業務服務器、綜合網管等設備均放置于數據網的核心節點。Softswitch主要完成用戶的呼叫控制、信令處理、資源管理、業務代理、協議適配、CDR文件生成等；TG主要完成PSTN網與IP網媒體的轉換；SG主要完成PSTN網與IP網七號信令的的轉換；業務服務器通過標準的API與Softswitch互通，提供基于中興軟交換系統的新型智能業務與增值業務；綜合網管系統對全網進行實時、有效的管理。用戶終端接入設備包括綜合接入設備(IAD)、智能終端及接入網關(AG)等。

??? 2.長途VoIP語音業務方案

??? 鑒于一些運營商擁有豐富的寬帶骨干數據網資源，為了提升其網絡運營效益，并使寬帶數據網最終成為一個能提供多種業務的融合網絡，首先需要大力利用軟交換技術發展語音業務。ZTESoftswitch系統可以根據運營商實際的網絡狀況及面臨的市場環境，適時靈活地提供相應的解決方案，以構建一個更為貼切、更有電信級廣闊應用范圍、業務提供更為靈活的網絡。

??? 在本方案中，通過Softswitch在數據網上實現長途語音及其它增值業務，不僅充分利用了運營商在寬帶數據網上的先期投資，而且創造了新的收益來源，從而提升運營商網絡的綜合競爭優勢。組網圖例：見圖2
　　

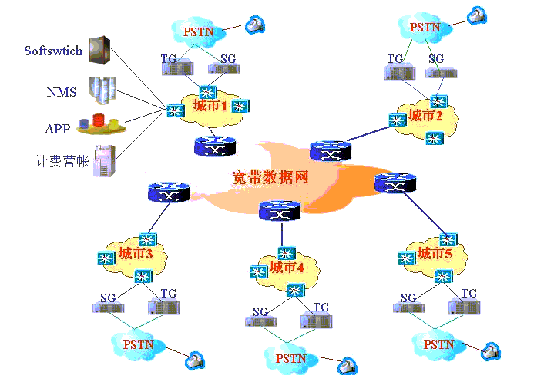

圖2? ZTESoftswitch長途接入方案

??? 如上圖所示，這是一個利用Softswitch技術，在寬帶數據網上提供長途語音業務的典型圖示，可以將Softswitch核心控制設備、綜合網管系統NMS、應用服務器APP以及計費營帳系統等集中放置于運營商某一城市的核心節點機房。

??? 另外，在運營商軟交換長途VOIP語音業務覆蓋的城市，均分別放置中繼網關TG及信令網關SG。便與PSTN用戶撥打長途時，從本城市的中繼即可進入軟交換網絡，也便于軟交換網絡用戶與PSTN網互通時，順利在相應城市落地。

??? 通過以上的方式，運營商可以順利完成用戶長途VOIP語音接入。

??? 3.企業集團組網方案

??? 當企業中已經有原有的PBX交換機后，可以利用軟交換組網，此方案可以充分利用集團客戶現有的PBX資源，保持集團客戶原有的語音接入方式及用戶使用習慣，同時，為集團客戶提供新的VOIP接入手段，使其網絡有不斷發展的空間，組網方案如下圖3所示：

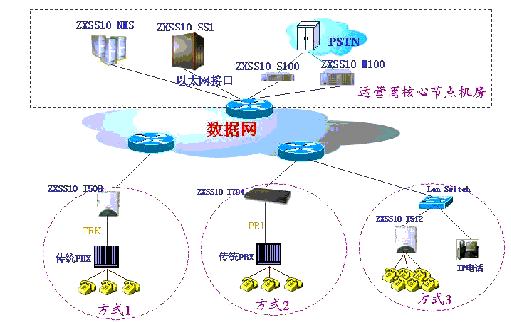

圖3? 對擁有傳統PBX的集團客戶的解決方案

??? 上圖中，ZXSS10I508用來接入集團客戶基于TRK的PBX，ZXSS10I704用來接入集團客戶基于PRI的PBX。ZXSS10SS1則作為VOIP系統的控制核心，控制I508、I704的接續。ZXSS10 M100、ZXSS10 S100實現VOIP系統與PSTN的互連互通。

??? 對不具有PBX，具有內部局域網的集團客戶的解決方案這種情況，集團客戶的數據業務已經到桌面，問題的關鍵是如何利用現有的局域網環境，將VOIP語音業務加載給集團客戶。根據集團客戶具體的網絡環境及需求，可以采用IAD、AG、IP話機或Soft-Phone接入。另外，對于有特殊需求的集團客戶，可以采用視頻終端接入。組網圖例如下圖4：

圖4? 對無PBX，有局域網的集團客戶的解決方案

??? 當集團客戶擁有雙絞線資源，且集中用戶較多(一般在300線以上時)，采用接入網關ZXSS10A200提供接入，ZXSS10A200一般放置于集團客戶中心機房；ZXSS10I512放置于集團客戶辦公室或樓道，在現有集團客戶擁有數據業務的基礎上，提供多個VOIP語音用戶的接入；IP話機放置于辦公桌面，為高端集團客戶提供VOIP語音接入；對于有多媒體通訊需求的用戶，通過視頻終端實現接入；另外有一種最節省VOIP投資的方法，即通過在PC機上加載VOIP軟件的方式，實現用戶Soft-Phone的接入。

??? 無論采用何種形式實現VOIP語音的接入，所有的呼叫均是在Softswitch的控制下完成，并通過中繼網關與信令網關實現與PSTNt通信。

三、結語

??? 適應網絡發展規律、市場需求的產品才是最成功的產品，NGN產品結合了傳統電話網絡的可靠性和IP技術的靈活性及有效性的優點，是新興運營商進入話音市場的技術手段，也是傳統電路交換網向分組化網絡過渡的重要網絡概念。這一概念所形成的系列網絡產品將對電信網的演進以及利用IP網絡提供豐富的業務起重要的作用，具有廣闊的發展前景。

??? ZTESoftswitch成功的商用方案已經越來越受到業界的肯定與青睞。這一切都來源于ZTESoftswitch將傳統PSTN的可靠性和數據網的靈活性很好地結合了起來，通過齊套的軟交換網元設備，結合用戶的行業特點及需求，為用戶量身定制了技術先進、業務強大、收效顯著、可以無限發展的解決方案，從而大大增強了運營商網絡的核心競爭力。中興通訊作為過國內軟交換的第一品牌，將會一如既往的以其先進的技術、強大的業務提供能力、電信級設備可靠性、量身定制的解決方案為運營商網絡優化、業務提升作出不懈的努力，和各運營商攜手共同開辟軟交換網絡的廣闊市場！
