1．DSP／QEP電路簡介

??????以TI公司控制領域最新產品TMS320F2812為例，它的正交編碼脈沖(QEP)電路和捕獲單元共用輸入引腳，分別為CAPl／QEPl、CAP2／QEP2、CAP3／QEPIl(對于EVA)，CAP4／QEP4、CAP5／QEP5、CAP6／QEPI2(對于EVB)，可以通過設置相應的捕獲單元控制寄存器使能QEP電路而禁止其捕獲功能。QEP電路可以對固定在電機軸上的光電編碼器產生的正交編碼脈沖A、B路信號進行解碼和計數，從而獲得電機的位置和速率等信息。

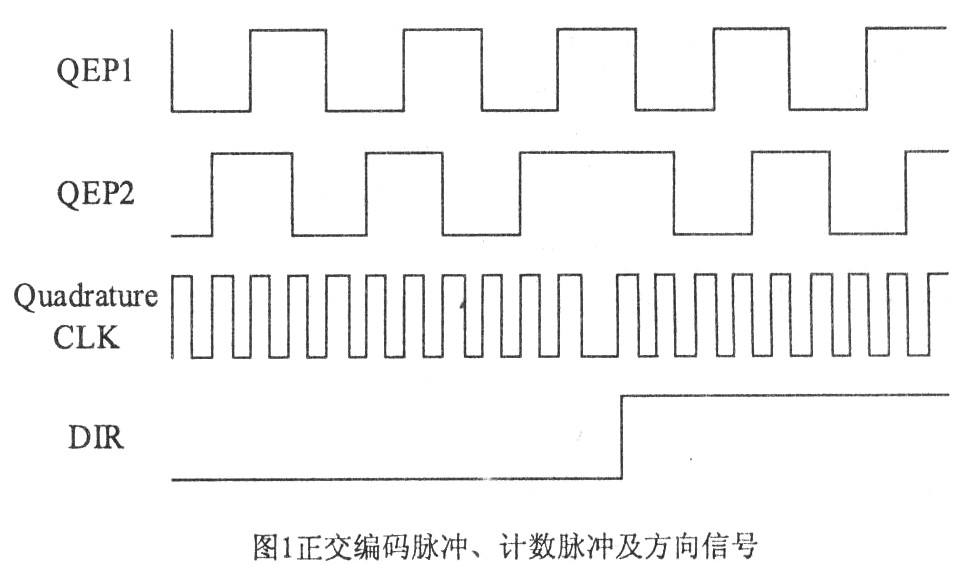

????? 光電編碼器的正交編碼脈沖輸入到DSP的CAPl／QEPl、CAP2／QEP2腳，通常選擇通用定時器T2(EVA)對輸入的正交脈沖進行解碼和計數。要使QEP電路正常工作，必須使T2工作在定向增／減模式，在此模式下，QEP電路不僅為定時器T2提供計數脈沖，而且還決定了它的計數方向。QEP電路對輸入的正交編碼脈沖的上升沿和下降沿都進行計數，因此對輸入的正交編碼脈沖進行4倍頻后作為T2的計數脈沖，并通過QEP電路的方向檢測邏輯確定哪個脈沖序列相位超前，然后產生一個方向信號作為T2的方向輸入，當電機正轉時，T2增計數，當電機反轉時，T2減計數。正交編碼脈沖、定時器計數脈沖及計數方向時序邏輯如圖1所示。

????? 在QEP模式下，T2CNT計數到邊沿時將自動翻轉，當增計數到ffffh時將返回0重新開始增計數，當減到O時，翻轉到ffffh重新開始減計數，由于在采樣時間內計數脈沖的數目遠小于T2CNT的周期數ffffh，所以在增／減計數過程中至多有一次翻轉．，圖2和圖3分別描述了電機正轉和反轉時T2CNT的計數情況。

2．光電編碼器和DSP的接口電路

????? 光電編碼器可以輸出3路信號，其中A路和B路信號相位相差90°，光電編碼器的輸出的脈沖信號經過光電隔離、濾波整形后直接送到DSP的相應引腳，其接口電路如圖4所示。其中6N137是高速光耦，實現模擬信號和數字信號的隔離，74Hel4是CMOS反相器，實現對信號的整形。

3．電機位置測量

? ??? DSP／QEP電路將編碼器送過來的脈沖數轉換為絕對的轉子軸機械位置，絕對的轉子軸機械位置將存放在變量θm中。通過每一次采樣周期△t內T2的計數脈沖的改變量δ，可以得到相應的位置增量△θm。如上圖所示：f(t)和f(t+△t)分別表示兩次相鄰采樣時刻的值，那么在△t時間內電機轉子旋轉的機械角度為：

???? ?

??????其中：P為電機旋轉一尉T2CNT的脈沖計數值

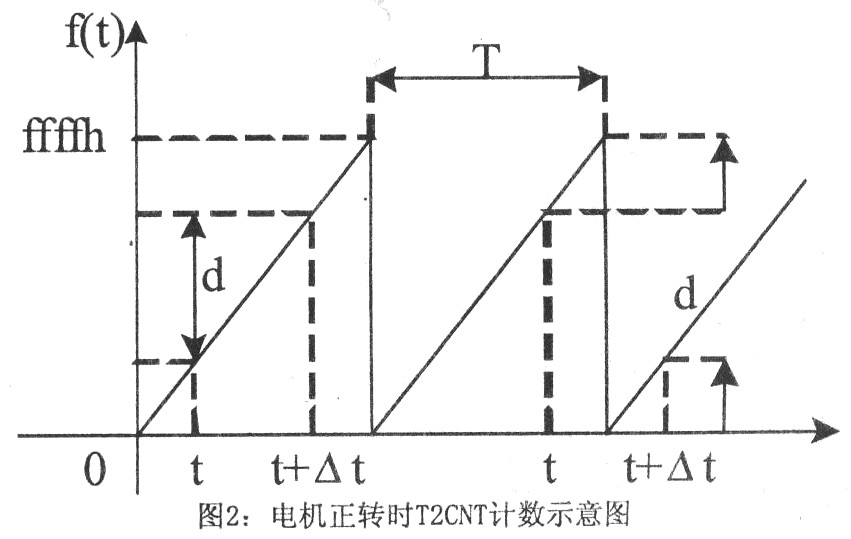

??????如圖2所示：當T2增計數無翻轉時，δ=f(t+△t)一f(t)當T2增計數有翻轉時，δ=f(t+△t)-f(t)65536，此時θm=θm+△θm

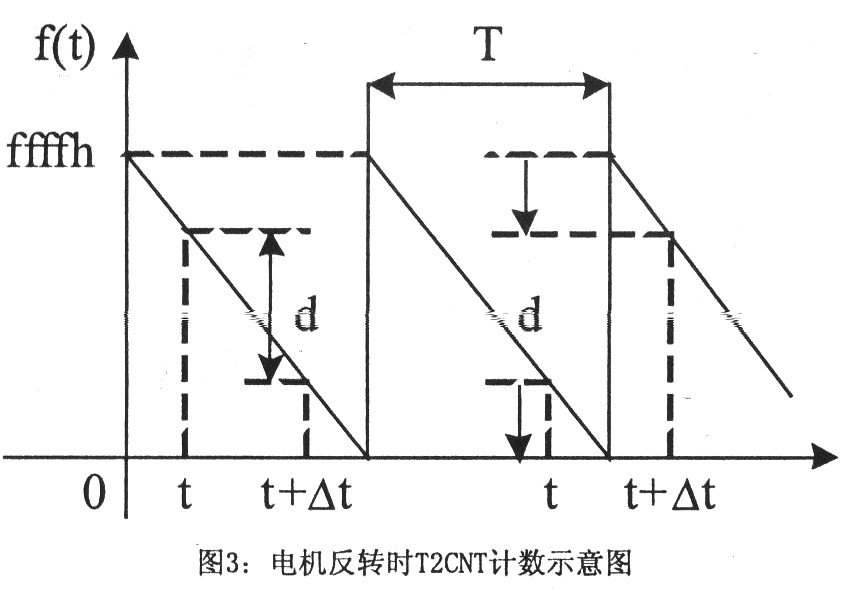

??????如圖3所示：當T2減計數無翻轉時，δ=-[f(t+△t)一f(t,)]當T2減計數有翻轉時，δ=-[f(t)一f(t+△t)+65536]，此時θm=θm-△θm

4．電機轉速測量

????? 常見的電機測速方法主要有三種：M法、T法、和M／T法，由于M法比較適合高速的場合，而T法適合低速的場合，為了在整個調速范圍內都得到較好的準確性，在這里我們選擇M／T法，其原理如圖5所示。

????? M1為測速脈沖計數值(對應前面的δ)，M2為高頻時鐘脈沖計數值，△t為采樣周期，雖然在M1個計數脈沖內，M2存在多一個少一個的誤差，但由于時鐘脈沖的頻率遠高于計數脈沖頻率，引起的誤差可以忽略，所以轉速的計算公式為：

?????

????? 其中F為時鐘脈沖的頻率

5． 結束語

????? 本文利用光電編碼器和DSP／QEP電路實現了電機閉環控制系統轉子位置及轉速的測量，并在電機的仿真試驗中得了較好的效果。實踐證明，光電編碼器和DSP／QEP的配合使用有利于提高伺服系統的控制精度，并為不同控制領域提供了高性能的數字解決方案。
