基本報警電路具有自動退出/進入?yún)^(qū) - 即時防區將接受兩個常閉和常開觸發裝置 -通過使用擴展模塊 - 您可以添加許多額外的報警區域根據您的需要。

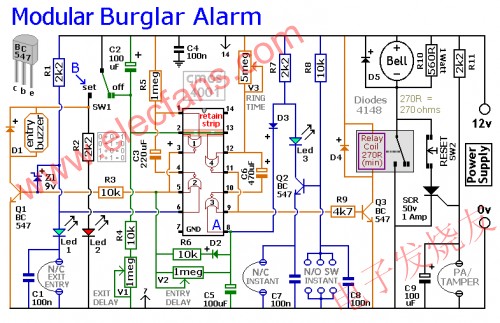

示意圖

　　該警報解除武裝和SW1的。在您移動切換到“設置”位置 - 所有的綠色指示燈應照明。當你這樣做 - 蜂鳴器會響起。它應停止發聲當您關閉在你身后的門。這表明，退出/進入循環已成功允許的時間內恢復。

　　如果不關閉SW1是在時間 - 繼電器將通電 - 和主要鐘響。它將繼續振鈴長達約40分鐘。但它可以在任何時候關閉SW1的時間。

　　“速成”區沒有進入延時。其常開開關的時刻之一被關閉 - 主鐘會響。同樣 - 其常閉開關打開的時刻之一 - 主要鐘會響。如果你不想使用常開開關 - 離開了奧迪R8，C8和第二季度 - 并且適合指示燈3和C7之間的聯系。 24小時的人身攻擊和防篡改保護是由可控硅/晶閘管。如果在常閉環開關一打開 - 電流通過R11的將觸發可控硅 - 和主鐘會響。在這種情況下，鐘沒有時間限制。要重置的PA /防拆區 - 首先恢復常閉環 - 然后按下SW2的瞬間。這將中斷當前和復位的可控硅。

　　基本的電路將是令人滿意的，在許多情況。不過，如果你有一個大的建設，以保護 - 這是更容易找到故障 - 當系統進入?yún)^(qū)域劃分 - 與控制面板可以“記住”，這引起了區激活。

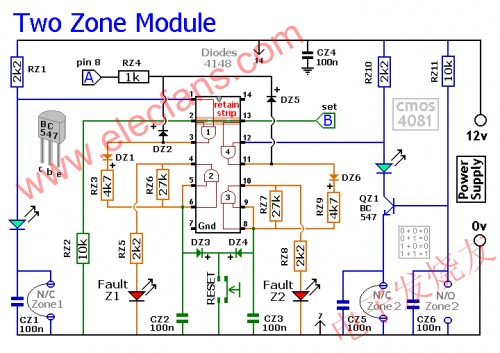

　　該擴展模塊被設計為做到這一點。雖然他們將與現有的即時區工作 - 他們是為了取代它。當一個區域被觸發 - 它的紅色LED會亮起并保持點亮 - 指示，該區域已被激活。

　　這個想法是 - 一旦你已經注意到了有關區 - 你然后按復位按鈕和關閉LED。復位按鈕只是關閉了LED。它不重置該區域。該區域時自動觸發復位電路恢復。如果你使用一個以上的擴展模塊 - 它們都可以共享一個復位按鈕。
