無線防盜報警器

首先講解一下無線防盜報警系統中主機的制作，采用了AT89C2051單片機作為中央處理芯片，使得該系統的功能擴展比較方便，對于整個系統如需改變某種設置，只要更改相應的軟件即可。對學習單片機有很大的幫助.

　　硬件設計

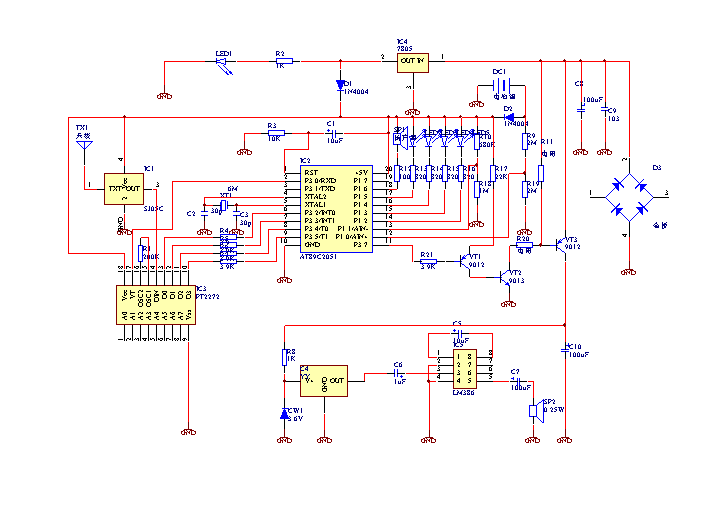

　　電路原理圖如下圖所示，主要由無線接收、數據解碼、數據處理、報警電路、輸出顯示、斷電報警和電源電路組成。整機接收頻率315M，數據解碼采用市面上用得較多的PT2272專用解碼芯片，可靠性及穩定性較好；數據處理的任務由單片機完成，用于區分報警信號，同時接受各種操作指令，完成相應的操作，當接收到報警信號后一方面驅動報警電路，發出響亮的警車報警聲，另一方面輸出具體的地址信息，確定是哪一路發送了報警信號；斷電報警功能則實時監控電源狀況，當市電斷電后，能發出嘟嘟的報警聲，提配使用者注意，外供電已被切斷，若為不法分子破壞所致，可提早進行防范。

　　程序設計

　　該報警器的軟件設計較為簡單，采用AT89C2051單片機，有興趣的網友可根據自己的實際需要進行相應功能的開發，這里把基本的程序列出來，供需要的網友參考。

ORG 0000H ;
CLR P1.6 ;
CLR P1.2 ;
ACALL DYS ;
SETB P1.6
ACALL YS ;
SETB P1.2 ;
CLR P1.3 ;
CLR P1.6 ;
ACALL DYS ;
SETB P1.6 ;
ACALL YS ;
SETB P1.3 ;
CLR P1.4 ;
CLR P1.6 ;
ACALL DYS ;
SETB P1.6 ;
ACALL YS ;
SETB P1.4 ;
CLR P1.5 ;
CLR P1.6 ;
ACALL DYS ;
SETB P1.6 ;
ACALL YS ; ;
MOV P1, #0FFH ;
MOV P3, #0FFH ;
AGARN: MOV R6, #34H ;
JB P3.6, TINDIAN ;檢查是否停電
JNB P3.0, AGARN ;是否有有效無線信號輸入
ACALL DYS ;
JNB P3.0, AGARN ;
MOV A, P3 ;讀入無線信號值
ANL A, #3CH ;0011,1100
CJNE A,#20H, XH ;20H=00(10,00)00 B
;撤防程序
CLR P3.1 ;
CLR P1.6 ;撤防成功響應
CLR P1.4 ;指示燈
CLR P1.5 ;
SETB P3.7 ;
ACALL YS ;
SETB P1.6 ;
AJMP AGARN ;

XH: CJNE A,#30H, ONE ;判斷是否為布防信號
SETB P3.1 ;
CLR P1.6 ;布防成功響應
SETB P1.4 ;指示燈
SETB P1.5 ;
SETB P3.7 ;
ACALL YS ;
SETB P1.6 ;
AJMP AGARN ;
ONE: JNB P3.1, AGARN ;
CJNE A,#4H, TWO ;1H=00(00,01)00B
MOV P1, #0FBH ;
AJMP BJ ;
TW CJNE A,#8H, THREE ;2H= 00(00,10)00B
MOV P1, #0F7H ;
AJMP BJ ;
THREE: CJNE A,#0CH, FOUR ;3H=00(00,11)00B
MOV P1, #0EFH ;
AJMP BJ ;
FOUR: CJNE A,#10H, FIVE ;00(01,00)00B
MOV P1, #0DFH ;
AJMP BJ ;
FIVE: NOP ;
NOP ;
NOP ;
AJMP AGARN ;
BJ: CLR P3.7 ;啟動報警信號
ACALL YS ;延時34秒
JB P3.0, AGARN ;
DJNZ R6, BJ ;
SETB P3.7 ;關閉報警信號
AJMP AGARN ;

TINDIAN: MOV P1, #0FFH ;停電程序
CLR P1.6 ;
CLR P1.5 ;
ACALL YS ;
SETB P1.6 ;
SETB P1.5 ;
ACALL YS ;
CLR P1.6 ;
CLR P1.5 ;
ACALL YS ;
SETB P1.6 ;
SETB P1.5 ;
ACALL YS ;
AJMP AGARN ;
DYS: MOV R0, #14H ;
L1: MOV R1, #0F1H ;
L2: NOP ;
NOP ;
NOP ;
DJNZ R1, L2 ;
DJNZ R0, L1 ;
RET
YS: MOV R0, 0FFH ;
L3: MOV R1, 0F1H ;
L4: NOP ;
NOP ;
NOP ;
DJNZ R1, L4 ;
DJNZ R0, L3 ;
RET ;
END ;
