黑暗感應開關電路,Dark Sensitive Switch

黑暗感應開關電路,Dark Sensitive Switch

Specifications
?

--------------------------------------------------------------------------------
?

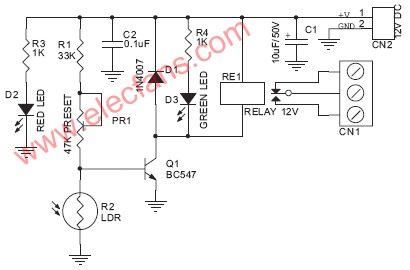

? Dark Sensitive Switch is a simple project which operates a relay when the light falling on the LDR goes below a set point.?
?

Input - 12 V @ 55 mA

Relay output - NC-C-NO

Onboard preset to set the level

Power-On LED indicator

Relay On LED indicator

Power Battery Terminal (PBT) for easy relay output connection

Four mounting holes of 3.2 mm each

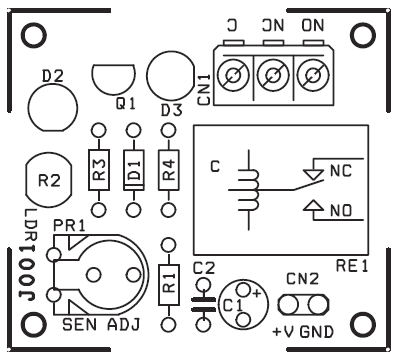

PCB dimensions 44 mm x 49 mm?
?

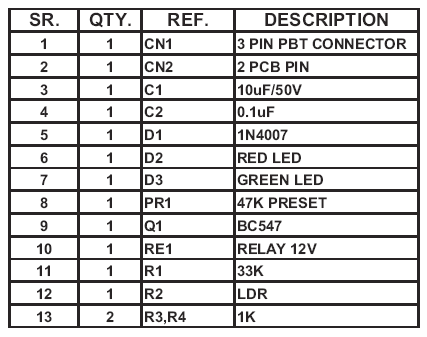

Parts List

PCB
