根據前面：mipi差分信號原理 介紹。

　　CLKp是高電平，CLKn是低電平的時候，差分信號表現為高電平。

　　CLKn是高電平， CLKp是低電平的時候，差分信號表現為低電平。

　　所以結果就可以等效成紅線描述的正弦。

　　從正弦可以看出，data在clk的高電平和低電平都有傳輸數據。

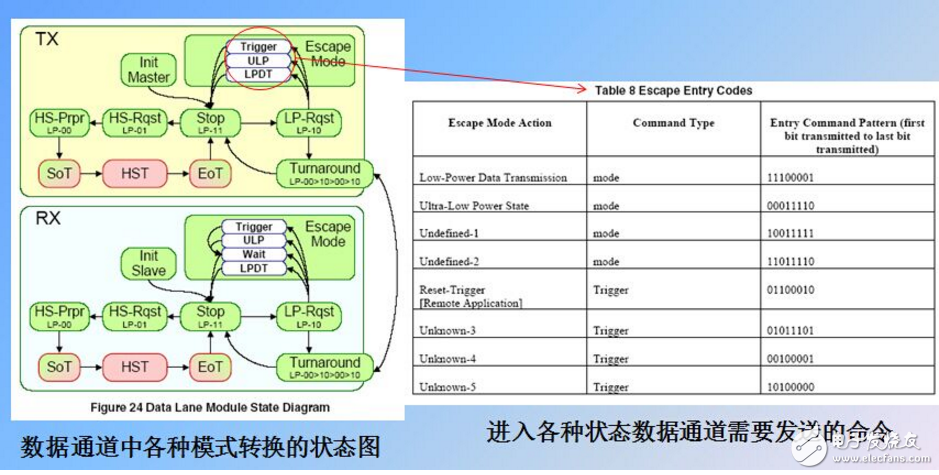

　　數據通道進入和退出SLM（即睡眠模式）的控制：

　　mipi信號傳輸分為單端和差分傳輸。例如：

　　LP-00， LP-01， LP-10， LP-11 （單端）

　　HS-0， HS-1 （差分）

　　Ultra-Low Power State entry command： 00011110 是差分傳輸，讀取方法和上面提到的clk是一樣的，需要注意的是Dp和Dn如果同時是高電平或同時是低電平的時候是無效數據，這個時候大概對應的是clk正弦的峰值，只有其中一個是高一個是低才是有效的差分?jǐn)?shù)據。

　　總結：

　　對應于同步信號完成并串轉換；

　　*HS 狀態為高速低壓差分信號，傳輸高速連續串行數據；

　　*LP 狀態為低速低功耗信號，傳輸控制信號和狀態信號；

　　*MIPI要求HS 工作在1GHz 的頻率下，完成共模信號為0.2v 差模信號為0.2v 的差分

　　信號的傳輸；

　　*LP 傳遞控制信號，要求高電平為1.2v 低電平為0的電平信號輸出；

　　*HS 及LP 狀態下，輸出信號的電學特性要求非?？量?，具體電學性能的要求可見

　　附帶文檔表格。

　　*MIPI是雙向可選的，可以高速發送，也可以進行高速接收，或收發功能同時具備，

　　我們目前根據需求僅做了發送功能；

　　*MIPI的HS模式（0.2V），傳送圖像數據，速度為80Mbps ~ 1000Mbps；

　　*MIPI的LP模式（1.2V），可以用于傳送控制命令，最高速度為10Mbps；

　　*MIPI規定，任一個MIPI設備必須Escape Mode，此為L(zhǎng)ow Power Data

　　Trabsmission Mode，LP模式中的一種，此模式下可低速傳輸圖像或其他數據。

　　*MIPI規定了Low Power Mode、 Ultra Low Power Mode的電壓范圍、以及它們

　　之間、它們與HS模式之間的相互切換方式或相關要求；

　　*MIPI D-PHY是各個MIPI工作組共用的物理層規范；

　　最后，需要注意一點：

　　BTA：bus turn around，用來host接受外設發送命令或應答信號用的，如果host DPHY設置了這個，

　　但是lcd不支持的話，就有可能有問題。
