完成mipi信號通道分配后，需要生成與物理層對接的時序、同步信號：

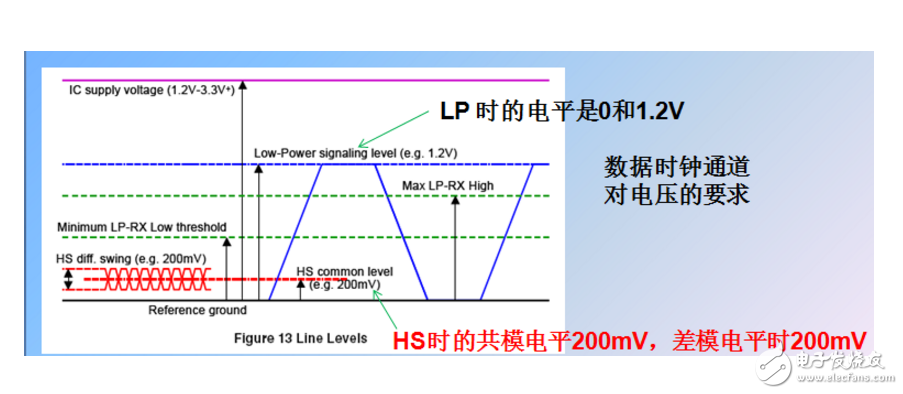

MIPI規定，傳輸過程中，包內是200mV、包間以及包啟動和包結束時是1.2V，兩種不同的電壓擺幅，需要兩組不同的LVDS驅動電路在輪流切換工作；為了傳輸過程中各數據包之間的安全可靠過渡，從啟動到數據開始傳輸，MIPI定義了比較長的可靠過渡時間，加起來最少也有600多ns；而且規定各個時間參數是可調的，所以需要一定等待時間，需要緩存，我們用寄存器代替FIFO，每通道128Byte。

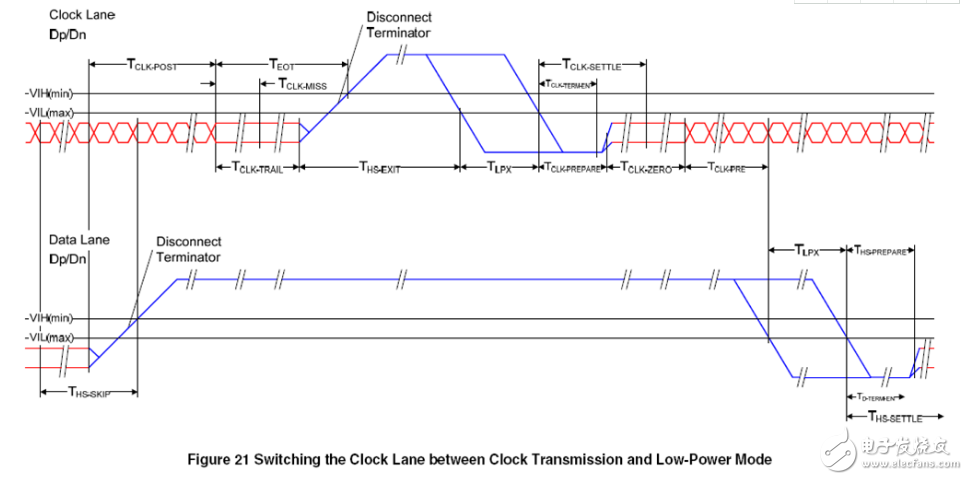

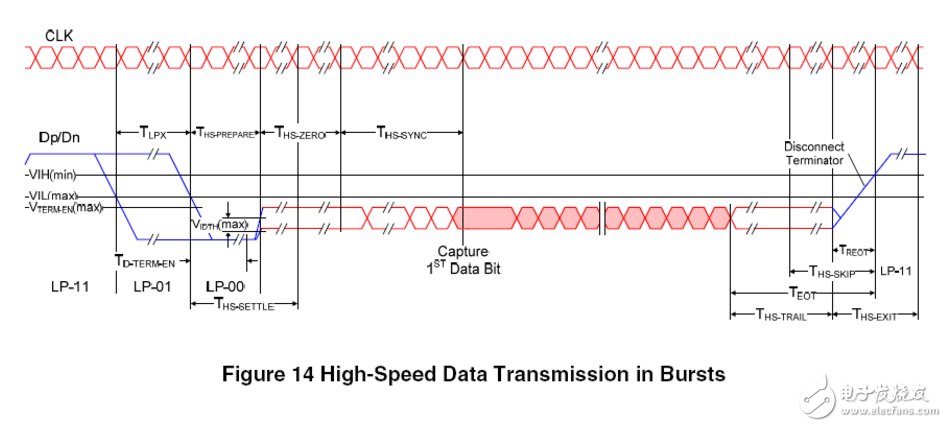

串行時鐘與數據差分傳輸?shù)倪^渡時間關系如下：

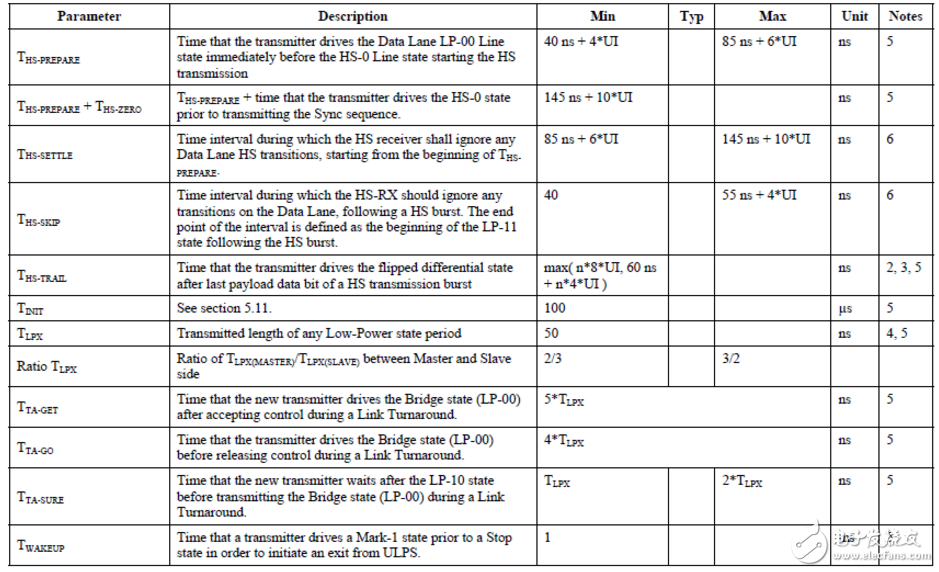

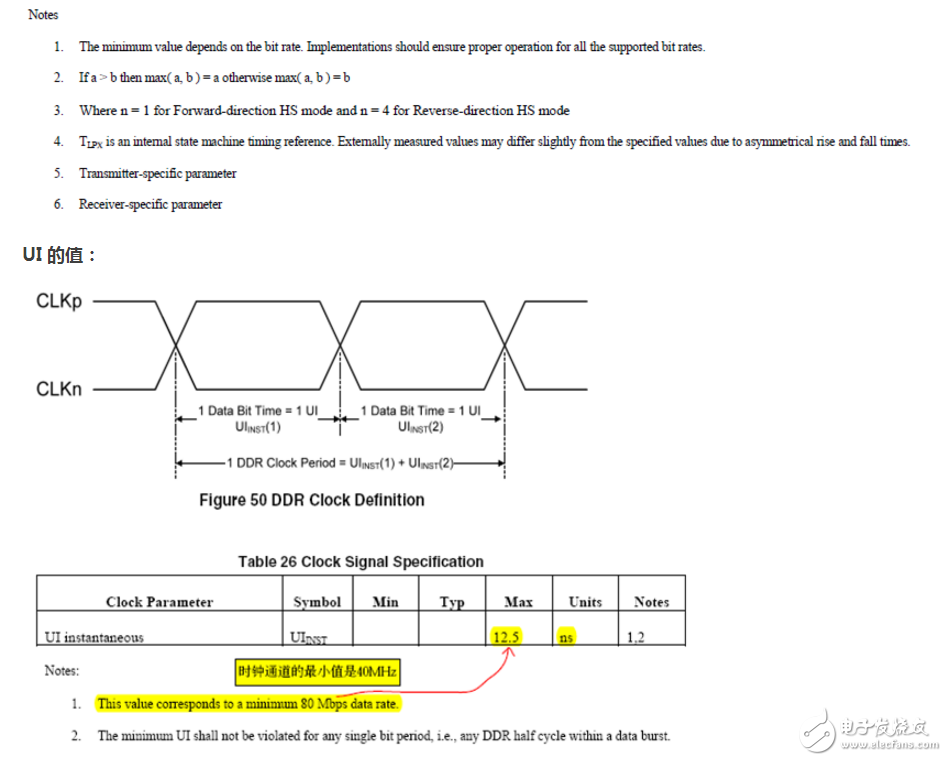

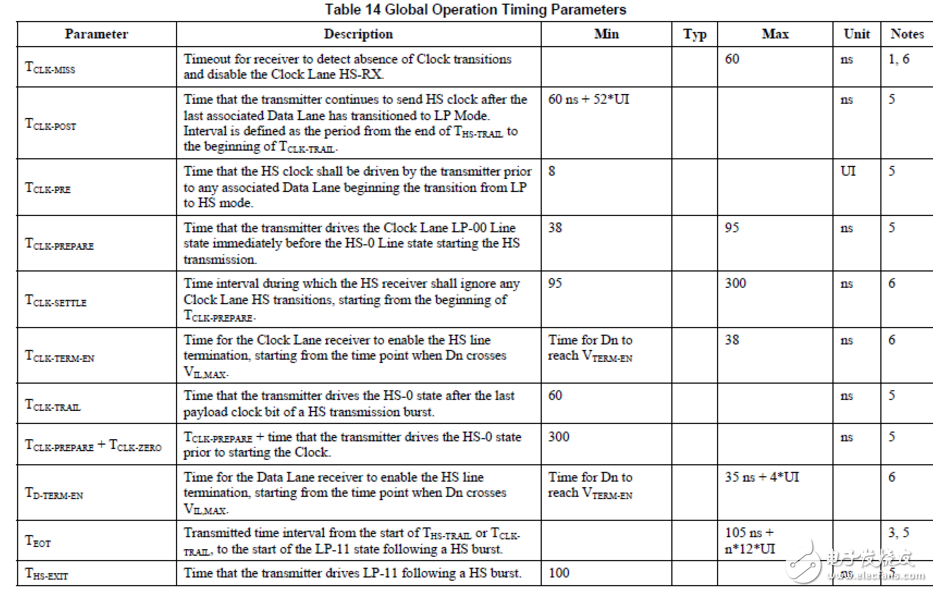

各個時間參數需要滿足以下的要求：

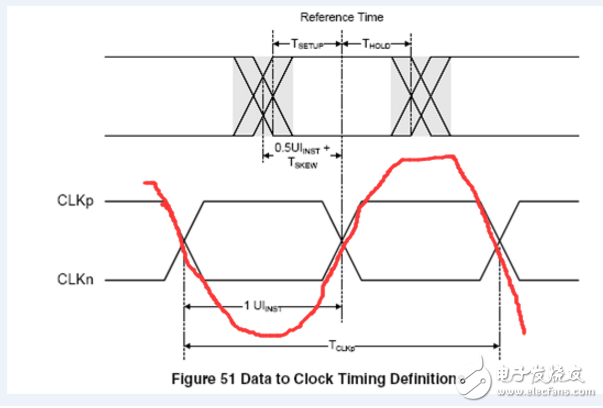

數據與時鐘的相位關系：
