在國產的顯示器中，電源PWM控制電路最常用的集成電路型號就是uc3842或KA3842下面簡單介紹一下KA3842好壞的判斷方.

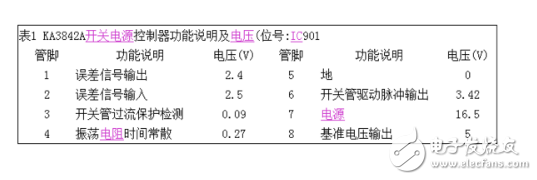

　　首先檢查外接元件，排除其故障，更換所有損壞的元件無誤，然后通電在線測量，根據下列圖片中的引腳電壓值是否異常判斷一下KA3842A的好壞。

　　用電動車充電器測試KA3842的好壞

　　首先把好的充電器的開關管去掉，再給3842加裝一個插座，然后在開關管的G、S極上裝上一個發光二極管，由于3842的6腳輸出的是交流脈沖，所以，發光二極管不用區分極性。

　　測試時，把待測的3842插入插座上，然后給充電器接入市電，如果3842是好的，這時發光二極管火間斷發光，是一個固定的頻率。

　　雖然這樣只能判斷3842是否起振，但也足夠了，因?yàn)?842的另一個指標是8腳要有5V的輸出，但沒有5V輸出的并不多見。壞得最多的還是沒有輸出。

　　通過實際觀察，當測試3844時頻率明顯增加，并且切斷電源以后，發光二極管閃動比3842厲害，測試3843時，基本和3842一樣。

　　注意：如果被測的3842不起振，即發光二極管不閃爍，應該把3842的7腳對地放一下電，即短路一下3842插座的7腳和5腳，然后再插待測的3842。那是因?yàn)?842不起振時，3842的7腳供電電壓會很高，7腳所接的100UF電容會存電。如果不放電就插入3842，過高的電壓會擊穿3842的。

　　需要注意的是電源開關管源極S極通常接1個小阻值 大功率的電阻作為過流保護檢測電阻此電阻的阻值一般在0.2-0.6 之間大于此值會出現帶不起負載的現象就是次極電壓偏低

　　由于UC3842KA3842的工作電壓和輸出功率均與UC3843，KA3843相差甚遠 3842系列和3843系列在啟動電壓和關閉電壓方面也存在著較大的區別。前者的啟動電壓為16V，關閉電壓為10V;后者的啟動電壓為8.5V關閉電壓為7.6V。這兩個系列的IC不能直接代換。
