2N2905gn TIP73組成一復合管擴流，擴展的電流主要通過TIP73，為獲得足夠大的動態范圍，這里用2N2095作為TIP73的上偏置，而500Ω電阻則為下偏置電阻，這樣就給TIP73管建立了一個動態足夠大的放大偏置電路；22Ω為取樣電阻，當流經LM317的電流大到一定值時，在22Ω電阻上的電壓降大于2N2905的導通電壓，這個導通電壓經5K電阻給2N2905以正向偏置，即能促使2N2905阻值下降，也就是趨向?qū)ǖ囊馑?，那就給TIP73以正偏，使它開始擴流。5K電阻是2N2955的偏置電阻，之所以取值5K，一方面2N2905的激勵不須太大，二來主要是以減小對317穩壓的影響。

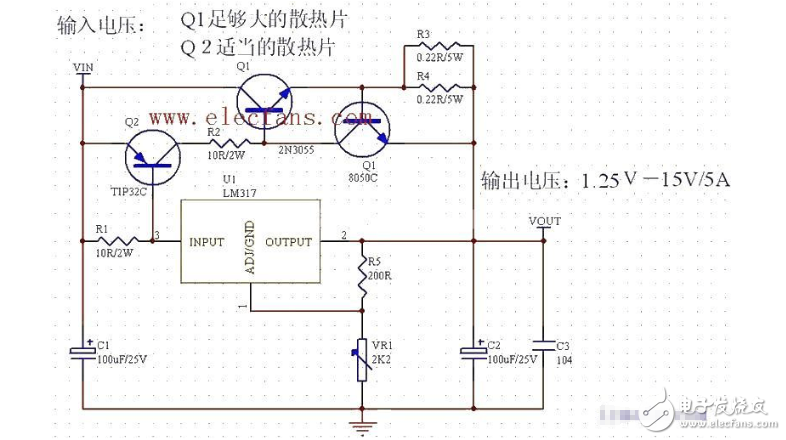

　　lm317擴流電路圖一

　　如圖2N3055用作擴流，由于5A電流存在危險，最好兩個并聯使用，比較安全。

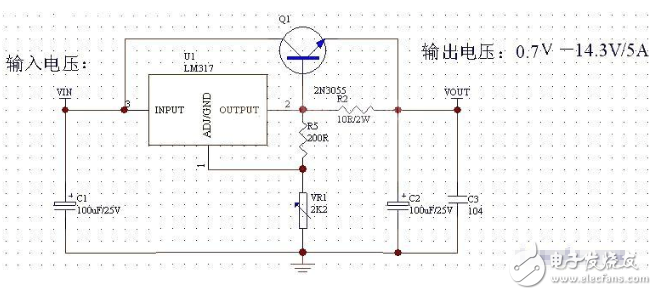

　　lm317擴流電路圖二

　　如圖LM317的1-2管腳是基準電壓，輸出電壓要減去功率管的B-E結電壓。B-E結電壓會隨著管溫度的上升而降低。

　　lm317擴流電路圖三

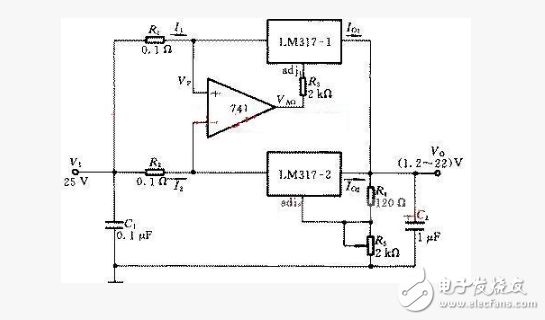

　　如圖為并聯擴流電路，由兩個LM317組成。輸入電壓為25V，輸出電流為3A。輸出電壓可調范圍為：1.2~22V。該電路中的集成運放741是用來平衡穩壓器的輸出電流的。改變電阻R5可調節輸出電壓的數值。
