三端固定正穩壓器
三端固定正穩壓器是一種能夠輸出正電壓的集成穩壓器，它具有內部過熱保護、輸出端電流短路保護和輸出半導體管保護等保護功能。三端固定正穩壓器的典型應用電路如圖18-5所示。圖中的C2 、C 3 主要用來消除可能產生的高頻寄生振蕩。為防止輸入端短路而燒毀集成電路，可以在穩壓器的輸入、輸出端接一個大電流二極管。三端固定正穩壓器的外形及引腳排列如圖18-6 所示。

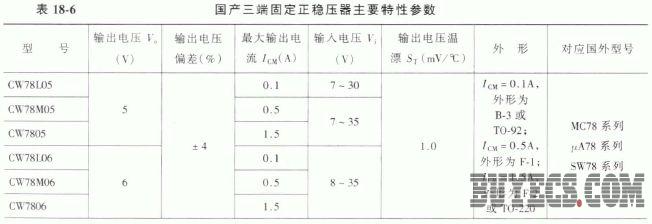

根據輸出電流的大小，國產CW7800 系列三端固定正穩壓器分有三個系列，每個子系列有七個電壓等級，即5V 、6V 、9V 、12V 、15V 、18V 和24V。電流等級有三個: 0.1A 、0.5A和1. 5A。其主要特性參數見表18-6 。
