AD5420: 單通道、16位、串行輸入、電流源DAC

AD5420: ?單通道、16位、串行輸入、電流源 DAC

AD5410/AD5420是可編程電流源輸出的低成本、精密、完全集成的12/16位轉換器，可滿足工業過程控制應用的要求。輸出電流范圍可編程為4mA至20 mA、0mA至20mA或者0mA至24mA的超量程。輸出具有開路保護功能，可以驅動1H的電感負載。這款器件采用10.8 V至40V（AD5410/AD5420AREZ）或10.8V至60V（AD5410/AD5420ACPZ）電源供電。輸出回路為0 V至AVDD – 2.5 V.

靈活的串口為SPI和MICROWIRE兼容接口，可在三線制模式下工作，以將隔離應用所需的數字隔離電路降至最少。這款器件還包含確保器件在已知狀態下上電的上電復位功能，以及將輸出設定為所選電流范圍低端的異步清零（CLEAR）引腳。

總輸出誤差典型值為±0.01% FSR。

應用

過程控制

執行器控制

可編程邏輯控制器（PLC）

特性

16位分辨率和單調性

電流輸出范圍：
4至20mA、0至20mA或0至24mA
總不可調整誤差（TUE）：0.1%
輸出漂移：3ppm/°C

靈活的串行數字接口

片上輸出故障檢測

片上基準：10 ppm/°C（最大值）

異步清零功能

電源 (AVDD) 范圍
10.8V 至 60 V; AD5420BCPZ
10.8V 至 40V; AD5420BREZ

輸出回路：AVDD – 2.5 V

溫度范圍：?40°C至+85°C

24引腳TSSOP封裝

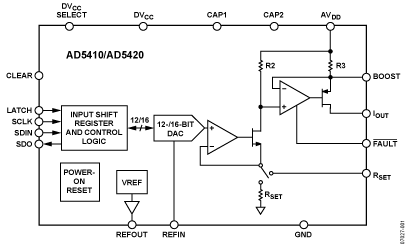

AD5420功能框圖

原理圖符號和PCB封裝

放大

閱讀全文
