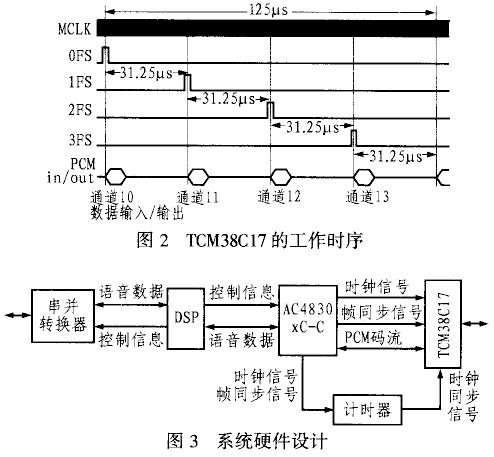

ＴＣＭ３８Ｃ１７是美國德州儀器公司（ＴＩ）生產的ＰＣＭ語音編碼芯片，它可提供模擬語音信號和ＰＣＭ碼流之間的相互轉換功能，同時集成有Ａ律和Ｕ律兩種標準。此外，芯片本身還提供了增益控制等功能。該芯片將４路ＰＣＭ芯片集成到了一起，相當于４片ＴＣＭ２９Ｃ１３的功能。該器件在工作時，通常需要外部電路為其提供時鐘信號ＰＣＭＣＬＫ、幀同步信號ＰＣＭＦＳ以及每路語音的具體幀同步信號?其四路協同工作的工作時序如圖２所示。

４　系統硬件設計

基于上述兩芯片所提供的功能，下面給出一種四路語音編解碼系統的實現方案，圖３所示是其系統框圖。

在該系統中，當信源發出的模擬語音信號經過ＴＣＭ３８Ｃ１７實現ＰＣＭ編碼后，該ＰＣＭ碼流將經過ＡＣ４８３０ｘＣ－Ｃ壓縮編碼以形成需要的語音碼流，然后通過ＤＳＰ處理器進行控制、調頻等后續處理，最終通過串／并轉換器送出。另一方面，ＤＳＰ會將從串／并轉換器讀入的數據通過主機接口寫入ＡＣ４８３０ｘＣ－Ｃ，并由ＡＣ４８３０ｘＣ－Ｃ對語音碼流進行解碼以生成ＰＣＭ碼流，然后再經過ＴＣＭ３８Ｃ１７恢復成模擬語音信號。由于ＡＣ４８３０ｘＣ－Ｃ只提供有一個幀同步信號，因此，本系統中使用了一個計數器來產生ＴＣＭ３８Ｃ１７芯片所需要的其它三路幀同步信號。

５　系統軟件設計

該系統軟件主要用于對ＡＣ４８３０ｘＣ－Ｃ進行控制，ＡｕｄｉｏＣｏｄｅｓ公司規定了ＡＣ４８３０ｘＣ－Ｃ的操作方法，并提供了相應的初始化內核程序和工作程序。工作時，應該首先通過ＤＳＰ對ＡＣ４８３０ｘＣ－Ｃ進行復位，復位成功后，首先寫入內核程序，然后寫入工作程序，最后再將這些程序通過ＡＣ４８３０ｘＣ－Ｃ的主機接口寫入到ＡＣ４８３０ｘＣ－Ｃ。

在下載完工作程序之后，芯片即可開始工作，此時芯片處于初始化模式，其默認的編碼碼率為３２ｋｂｐｓ的ＡＤＰＣＭ編碼，設計者可以對每一路進行單獨的模式設置，包括啟用哪幾路語音通道、調節每一個語音信號的幅度、根據具體的技術要求選擇相應的語音編碼方式等。ＡＣ４８３０ｘＣ－Ｃ每３０ｍｓ讀入一幀語音數據，每一幀語音數據均會被壓縮編碼成一個語音數據包。該數據包中包含有語音數據和編碼方式的相關信息，而且傳送數據時，這些編碼信息也必須同時被傳送到接收方。

６　結束語

ＡＣ４８３０ｘＣ－Ｃ是一個功能強大的語音信號處理專用芯片，它提供了多種語音編解碼功能，操作也很方便。本文就是利用其和ＴＣＭ３８Ｃ１７協同工作，構建了多路語音通信的編解碼系統。相信在ＩＰ電話和多媒體通信領域，ＡＣ４８３０ｘＣ－Ｃ等芯片會得到越來越廣泛的應用。
