早在20世紀80年代初，國際無線電咨詢委員會CCIR（International Radio Consultative Committee）就制定了彩色電視圖像數字化標準，稱為CCIR 601標準，現改為ITU-R BT.601標準。該標準規定了彩色電視圖像轉換成數字圖像時使用的采樣頻率，RGB和YC_bC_r(或者寫成YC_BC_R)兩個彩色空間之間的轉換關系等。

(1) 彩色空間之間的轉換

在數字域而不是模擬域中RGB和YC_bC_r兩個彩色空間之間的轉換關系用下式表示：

Y = 0.299R + 0.587G + 0.114B

C_r = (0.500R - 0.4187G - 0.0813B) + 128

C_b = (-0.1687R - 0.3313G + 0.500B) +128

(2) 采樣頻率

CCIR為NTSC制、PAL制和SECAM制規定了共同的電視圖像采樣頻率。這個采樣頻率也用于遠程圖像通信網絡中的電視圖像信號采樣，如ISDN、視頻會議、CCITT-H.261及光纖通信等。

對PAL制、SECAM制，采樣頻率f_s為

f_s=625×25×N=15625×N=13.5MHz

其中，N=864，為每一掃描行上的采樣數目。

對NTSC制，采樣頻率f_s為

f_s=525×29.97×N=15734×N=13.5 MHz

其中，N=858，為每一掃描行上的采樣數目。

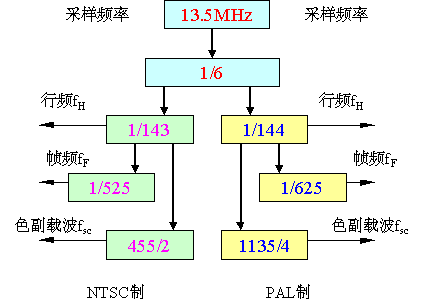

采樣頻率和同步信號之間的關系如圖07-04-1所示。

圖07-04-1 采樣頻率

(3) 有效顯示分辨率

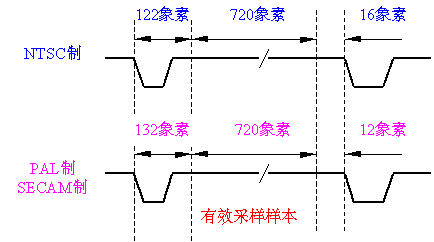

對PAL制和SECAM制的亮度信號，每一條掃描行采樣864個樣本；對NTSC制的亮度信號，每一條掃描行采樣858個樣本。對所有的制式，每一掃描行的有效樣本數均為720個。每一掃描行的采樣結構如圖07-04-2所示。 ?

圖07-04-2?? ITU-R BT.601的亮度采樣結構

(4) ITU-R BT.601標準摘要

為了便于國際間的節目交換，為消除數字設備之間的制式差別，和為 625行電視系統與 525行電視系統之間兼容，在 1982年 2月國際無線電咨詢委員會(CCIR)第 15次全會上，通過了 601號建議，確定以分量編碼為基礎， 即以亮度分量Y、和兩個色差分量R-Y、B-Y為基礎進行編碼,作為電視演播室數字編碼的國際標準。該標準規定:?

（a）不管是PAL制，還是NTSC制電視，Y、R-Y、B-Y三分量的抽樣頻率分別為13.5MHz、6.75MHz、6.75MHz。

（b）抽樣后采用線性量化，每個樣點的量化比特數用于演播室為10bit， 用于傳輸為8bit。

（c）Y、R-Y、B-Y三分量樣點之間比例為4:2: 2。
---- 在 1983年 9月召開的國際無線電咨詢委員會(CCIR)中期會議上，又作了三點補充：

（a）明確規定編碼信號是經過γ預校正的 Y、(R-Y)、B-Y)信號；

（b）相應于量化級 0和 255的碼字專用于同步， l到254的量化級用于視頻信號;?

（c）進一步明確了模擬與數字行的對應關系，并規定從數字有效行末尾至基準時間樣點的間隔，對 525行、 60場／秒制式來說為 1 6個樣點，對 625行、 50場/秒制式則為 12個樣點。不論 625行／50場或 525行／60場，其數字有效行的亮度樣點數都是 720，色差信號的樣點數均是 360，這是為了便于制式轉換。若亮度樣點數被 2除，就得到色差信號的數據。

表07-04-1給出了ITU-R BT.601推薦的采樣格式、編碼參數和采樣頻率。

ITU-R BT.601推薦使用4∶2∶2的彩色電視圖像采樣格式。使用這種采樣格式時，Y用13.5MHz的采樣頻率，C_r，C_b用6.75MHz的采樣頻率。采樣時，采樣頻率信號要與場同步和行同步信號同步。?

表07-04-1?? 彩色電視數字化參數（摘要）

(4) CIF、QCIF和SQCIF

為了既可用625行的電視圖像又可用525行的電視圖像，CCITT規定了稱為公用中分辨率格式（CIF，Common Intermediate Format），1/4公用中分辨率格式（QCIF，Quarter-CIF）和SQICF(Sub-Quarter Common Intermediate Format)格式，具體規格如表07-04-2所示。

CIF格式具有如下特性：

① 電視圖像的空間分辨率為家用錄像系統（VHS，Video Home System）的分辨率，即352×288。

② 使用非隔行掃描(non-interlaced scan)。

③ 使用NTSC幀速率，電視圖像的最大幀速率為30 000/1001≈29.97幅/秒。

④ 使用1/2的PAL水平分辨率，即288線。

⑤ 對亮度和兩個色差信號(Y、C_b和C_{r< /SUB>)分量分別進行編碼，它們的取值范圍同ITU-RBT.601。即黑色=16，白色=235，色差的最大值等于240，最小值等于16。}

表07-04-2 CIF和QCIF圖像格式參數
