差動放大器電路又叫差分電路，它可以有效地放大交流信號，而且還能夠有效地減小由于電源波動和晶體管隨溫度變化多引起的零點漂移。被大量的應用于集成運放電路，常被用作多級放大器的前置級。
差動放大電路的基本形式對電路的要求是：兩個電路的參數完全對稱兩個管子的溫度特性也完全對稱。
它的工作原理是：當輸入信號Ui=0時，則兩管的電流相等，兩管的集電極電位也相等，所以輸出電壓Uo=UC1-UC2=0。溫度上升時，兩管電流均增加，則集電極電位均下降，由于它們處于同一溫度環境，因此兩管的電流和電壓變化量均相等，其輸出電壓仍然為零。
它的放大作用輸入信號主要有兩種類型：共模信號 和 差模信號。

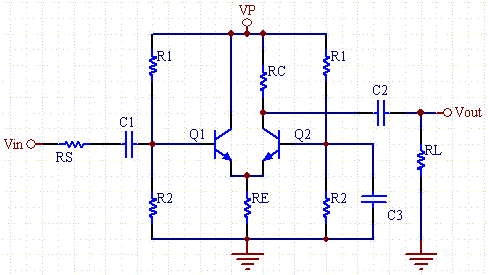

這個計算器計算偏置電壓和電流，以及增益和頻率響應。
差動放大器計算公式：EquationsVB= VP*R2/(R1+R2) VE= VB-VBE IE=VE/RE Alpha= Beta/(Beta+1); IC= Alpha*IE VC= VP - IC*RC/2 IB=IC/Beta
gm = Ic/25mA re= Alpha/gm rπ= Beta/gm A=Alpha* rπ*RC/(Rs+2*rπ)/re fP1=1/(2*π*(Rs||2*rπ)*(CBE/2+CBC)) fP2=1/(2*π*RC*CBC)
fT= gm/(2π*(CBE+CBC)) |
