2．2．4 天線尺寸

　　一般情況下．讀寫器識別距離與讀寫器的天線裝置及磁場強度有關，天線越大，輸出功率越大，讀寫距離就越遠。但隨著天線尺寸增大，也出現了其他問題：信噪比下降；為符合國內外的電磁兼容標準要求，可能需要實施電磁屏蔽措施；讀寫器天線的磁場回旋盲區將會擴張，在磁場盲區電子標簽無法作出響應：電子標簽的天線與讀寫器的天線之間匹配問題更難解決。如果電感太大，甚至可能無法解決。天線的最大幾何尺寸同工作波長之間有一個界限，一般定義為：

?

　　式中，L是天線的最大尺寸，λ是工作波長。

　　對于13．6 MHz的射頻識別系統來說，天線的最大尺寸應選用50 cm左右。采用尺寸大小為50 cm×50 cm的單一天線讀寫器，當輻射功率達0．8 W時，可實現50 cm的有效讀寫距離。若采用雙天線，則可實現超過1 m的有效讀寫距離。

　　2．2．5 匹配網絡

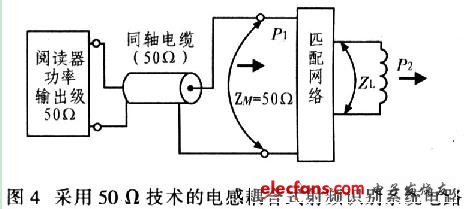

　　本文研究的RFID讀寫器頻率為13．56 MHz，為有效抑制功率反射、寄生輻射等高頻效應，通常是將讀寫器天線通過同軸電纜連接到讀寫器的高頻模塊，同軸電纜阻抗為50 Ω。因此，天線的阻抗匹配就是通過一定的無源匹配電路來改變讀寫器天線的輸入阻抗，使其與同軸電纜的阻抗保持一致，這樣就可使能量通過同軸電纜幾乎無損失的從讀寫器傳送出去。圖4為采用50 Ω技術的電感耦合式射頻識別系統電路。

?

　　3 結論

　　RFID讀寫器要實現遠距離讀寫功能關鍵在于天線的設計，通過研究RFID天線工作原理及其性能參數，提出一種有效的天線設計優化方案，從而使讀寫器具有更遠的讀寫距離和更高的能量利用率。經實驗證明：RFID讀寫器配上優化后的遠距離射頻天線可使讀寫距離達到30 cm。

?
