3? 軟件設計

　　系統軟件包括下位機和上位機管理系統兩個部分。其中下位機以AT89S52單片機為核心，實現對讀寫器的讀取、門禁的控制和串口通信。采用的編程語言是C語言，編譯器是KeilC51。上位機管理軟件運行在服務器上，采用VisualC++6.0和SQLSever2000進行系統管理和數據庫開發，包括串口通信、監控管理和信息發布三部分。其中監控管理軟件用于實現用戶注冊、記錄查詢、刪除等任務，信息發布用于管理員通過web網頁來查看門禁的日志記錄等工作。

　　3.1? 下位機軟件設計

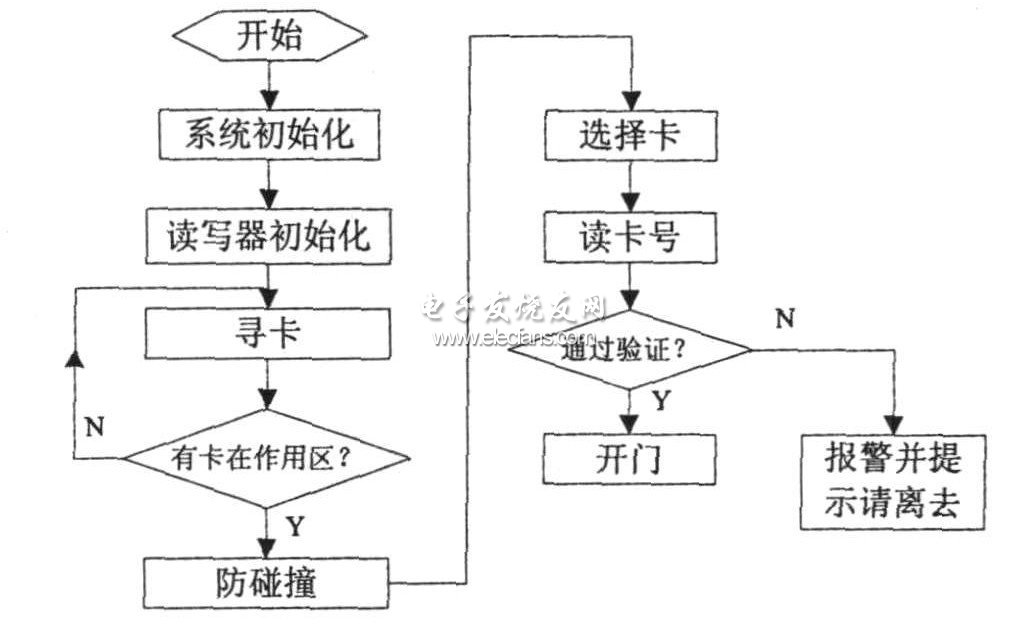

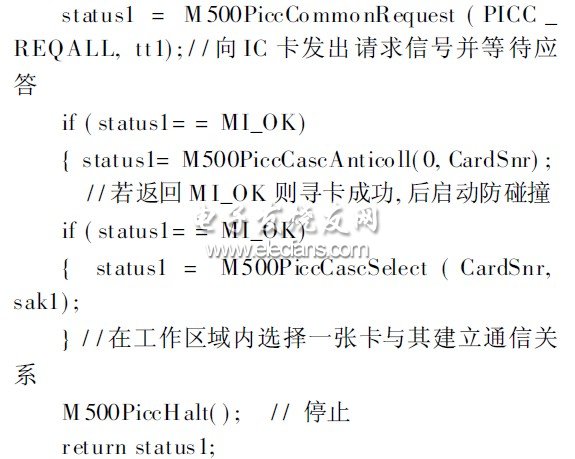

　　軟件運行在單片機上，完成對卡號的讀取、門鎖及附屬電路的控制和串口通信。如圖5所示流程圖。軟件核心是實現MFRC500與Mifare1卡之間的通信，通信需遵循ISO14443TYPEA標準傳輸協議。讀卡過程必須嚴格按照固定的順序進行，即復位應答防碰撞選卡認證讀寫卡。由于該卡是可讀式，只需讀出卡的序列號即可，不需對相應扇區做寫操作，故可忽略認證這一步。主要代碼如下：

?

3.2? 上位機軟件設計

　　在VC++6.0編程環境下，利用CSerialPort類來實現串口通訊，接收發送而來的IC卡序列號，而后通過ADO技術訪問數據庫獲取該卡對應的用戶信息進行驗證處理。

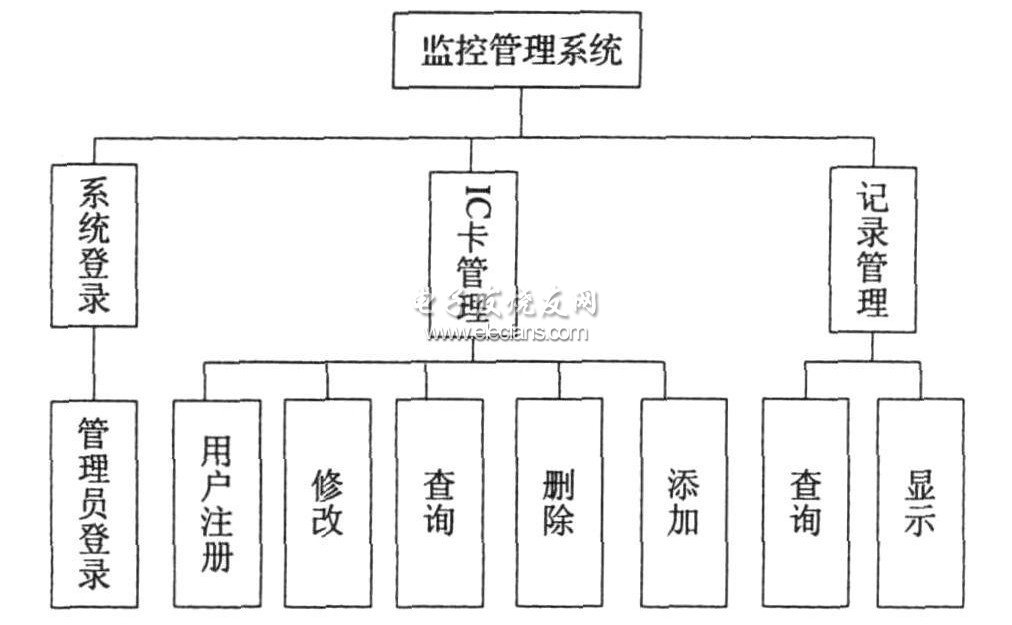

　　系統基于SQLSERVER2000進行數據庫開發，管理員進入系統必須輸入帳號和密碼，以阻止非系統管理員非法登錄系統。之后管理員可完成對卡號信息的注冊、查詢、修改和刪除等工作，并將來訪信息（用戶和通行時間）記錄在數據庫中，以便進行數據統計和查詢等。監控管理軟件的功能模塊如圖6所示。

?

　　信息發布模塊基于ASP.net實現，實現過程主要是通過ado.net讀取SQLServer數據庫的監控管理信息表，做成信息發布網站部署到IIS服務器，這樣，用戶就可以以訪問網頁的形式在任何位置查看系統信息和門禁記錄。

　　4? 程序運行

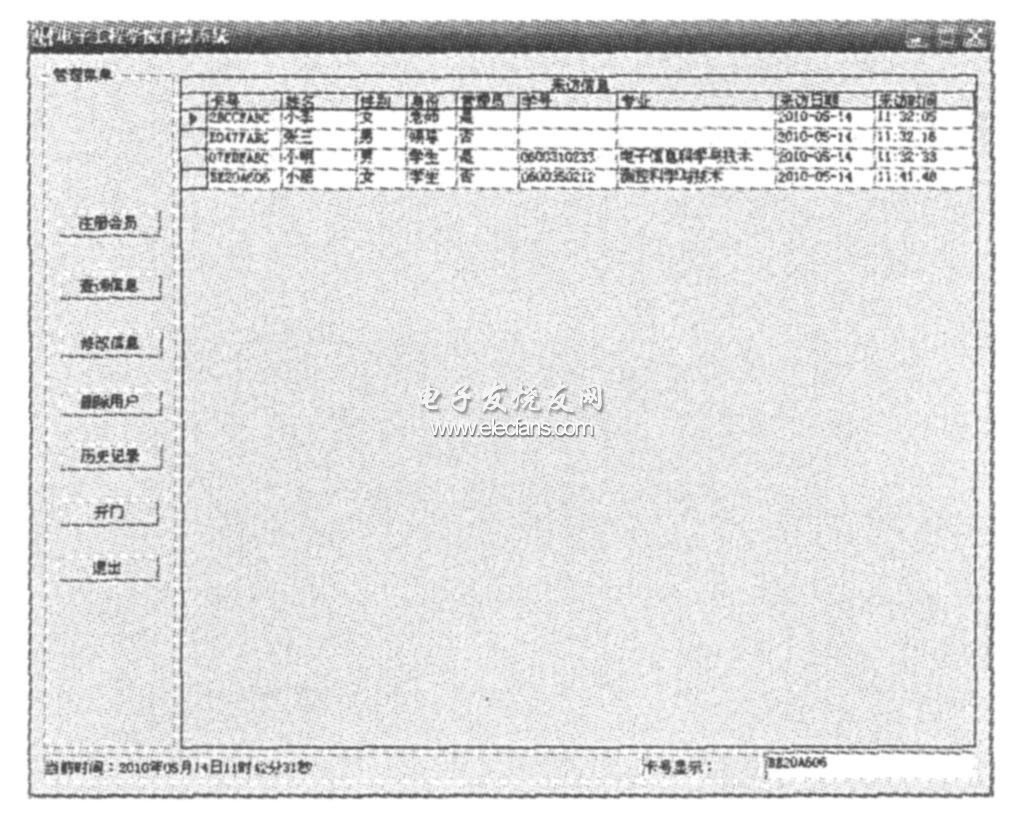

　　以桂林電子科技大學電子工程學院實驗室門禁管理為例，實現了系統的軟硬件設計。管理員輸入帳號和密碼后，進入如圖7所示的監控管理軟件主界面。

?

　　經測試，IC卡有效工作距離為6cm。當IC卡響應時，系統自動顯示卡號、持卡用戶信息以及進入時間，并自動存入后臺數據庫。由于Mifare1卡具有全球唯一的序列號，故會員注冊時可將會員信息與IC卡序列號捆綁在一起存入數據庫。這樣查閱信息時可按照時間或直接按照姓名進行精確查找。

　　5? 結語

　　提出的基于RFID和Web服務的門禁管理系統為重要部門的出入提供了智能化控制和遠程管理機制。采用無線射頻技術RFID實現無鑰匙化出入，不易損失、可重復使用；采用SQL數據庫和Web服務實現門禁的遠程監控，操作方便、靈活且安全，在智能家居、辦公室出入、物流等場合具有廣闊的應用前景。

?
