　　目前，輸電線路監測已經有所發展，并且日趨完善。在輸電線路狀態監測系統中用到紅外測溫診斷技術是一種先進的故障檢測手段，具有遠距離、不停電、不接觸、不解體等特點。系統中重要的前端紅外設備為紅外熱像儀。紅外熱像儀通過檢測被診斷物體的紅外輻射信號獲得熱狀態特征，并根據這種熱狀態特征及適當?shù)呐袚?jù)，做出有無故障及故障屬性、出現位置和嚴重程度等判別。單有紅外熱像儀都無法實現長距離無線檢測，如果利用已有的GPRS無線通信網絡實現熱像圖數據的傳輸，具有覆蓋面廣，無需增加傳輸設備和線路的特點，特別適用于無法架設線路的偏遠地域的輸電線路場合。

　　1 系統整體的設計結構

　　1.1 系統的工作原理

　　輸電線路現場的采集終端設計安裝了高精度紅外熱像儀，對準需要進行溫度監測的電氣設備。前端系統定時的采集到各種重要電氣設備有關溫度分布的熱像圖后將數據傳送給電路系統，電路系統經過分析處理后將熱像圖進行壓縮和打包處理，然后通過GPRS無線網絡的方式發送到監控中心的計算機數據服務器上。數據服務器安裝相應的應用軟件程序進行數據的自動處理，主要完成熱像圖的接收與解壓還原，之后以圖像和圖形的形式將各種電氣設備的溫度分布情況直觀地顯示在客戶端，不同溫度以不同顏色顯示。系統結合數據軟件系統和各種修正理論模型分析各種電氣設備存在的熱缺陷和故障狀態，及時給出診斷信息，有效預防輸電線路高溫?zé)峁收系陌l(fā)生。系統集成了輸電線路溫度分布的在線紅外熱像監測的各種功能模塊，并借助GPRS無線通信網絡進行實時數據傳輸，實現了對輸電線路溫度狀態的監測。

　　1.2 系統總體硬件結構

　　整個系統硬件結構主要分為監測前端、無線通信網絡和監控中心三部分。監測前端硬件主要由主控制模塊、圖像采集模塊、圖像壓縮模塊以及紅外報警模塊五部分組成。

　　監測前端的圖像采集與壓縮模塊是系統的基礎與前提，其結構和性能直接決定了整個系統性能的好壞。圖像采集與壓縮終端包括以圖像采集芯片處理器為核心的圖像采集與JPEG壓縮部分以及紅外報警部分。主要實現輸電線路現場原始圖像的采集和壓縮，這些功能都由相應的軟件支持系統來實現。圖像采集部分由視頻A/D芯片實現模擬圖像的數字化轉換，使用專用芯片實現JPEG圖像壓縮編碼。紅外報警部分實現輸電線路溫度出現異常狀況的報警功能。

　　無線通信網絡部分由專用GPRS模塊實現網絡傳輸功能，它與圖像采集部分的接口是通用異步串行接口(UART)。

　　監控中心即監控中心計算機數據服務器與前端硬件系統起著承上啟下的作用。其結構框圖如1所示。

?

　　1.3 監測前端硬件整體設計

　　監測前端主要完成對數據的采集、打包和傳輸?shù)取１O(jiān)測前端采集溫度數據，并通過對現場圖像的采集，更進一步確認導線的狀況。監測終端設備安裝在野外，取電困難，所以選用太陽能加蓄電池的供電。

　　監測前端的硬件結構圖如圖2所示。根據實際的需要，監測前端的微控器選用了基于ARM7內核RISC結構的LPC2368微處理器。它是一個支持實時仿真的32位ARM7TDMI-S CPU，并帶有512 KB嵌入的高速FLASH存儲器，且具有在系統編程(ISP)和在應用編程(IAP)的功能。控制器管理太陽能電池板對蓄電池的充電，并保證蓄電池對系統供電電路的放電。供電電路將蓄電池的電壓轉換為系統各部件電源所需的電壓。圖像采集模塊將攝像機拍攝的圖片壓縮為壓縮比適中的JPG格式，以適應無線網絡窄帶傳輸?shù)男枰?。無線通信模塊采用內嵌TCP/I協議的MC55，連接監控中心與監控終端，以實現它們之間的通信。JTAG接口可用于對LPC2368內部的所有部件進行訪問，通過該接口可對系統進行調試、編程等。此外，還有存儲單元，看門狗單元以及時鐘電路等外圍電路。

?

　　為了滿足系統低功耗的要求，采用了一系列降低系統功耗的措施，如選擇低功耗元件、合理利用外圍設備的睡眠模式、分時供電等一系列低功耗措施，給功耗較大傳感器加上開關電路，在不用的時候關閉電源，以達到節電的目的。而且，圖像采集模塊，攝像機等部件的功耗較大，均加上了開關電路，確保系統在無光照情況下可以長時間工作。

　　1.4 監測中心即監控中心計算機數據服務器

　　監控中心計算機數據服務器也包括硬件和軟件部分，硬件為一臺能接入Internet的計算機，軟件為監控程序，電腦的網絡狀態為公網、動態IP。本系統將服務器和監控中心端放到一臺計算機上，以節約硬件和網絡資源。

　　監測中心主要功能：系統在用戶計算機上實現和運行并將相關數據存入數據庫。主要完成對各個監測點數據的收集，并將系統中心端的相關配置信息、設置狀態信息和環境數據存儲到數據庫中，方便用戶進行數據分析和處理。具體來說有如下功能：

　　(1)顯示功能：包括溫度傳感器采集數據、紅外熱像監控器熱像圖的顯示、歷史值的顯示和按照時間顯示數據等;

　　(2)存儲功能：實時數據、歷史數據、運行記錄、當前狀態的儲存;

　　(3)整理功能：對歷史數據進行整理，刪除選定的歷史數據文件，刪除某段時間以前的歷史數據。

　　(4)打印報表：選定日期和報表類型，即可打印。

　　2 系統總體軟件結構

　　軟件系統包括前端圖像采集與傳輸終端軟件及監控中心端軟件。

　　2.1 前端軟件的設計

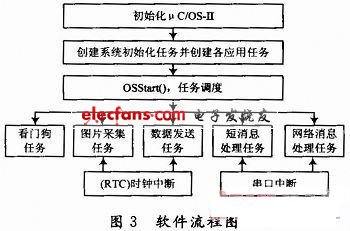

　　前端硬件內嵌μC/OS-Ⅱ?qū)崟r(shí)多任務操作系統。μC/OS-Ⅱ是一個源碼公開、可移植、可固化、可裁剪、占先式的實時多任務操作系統，適合小型控制系統。在實際的應用中，先將實時多任務操作系統μC/OS-Ⅱ移植到LPC2368中，并根據所需完成的功能和需求，將系統劃分為7個任務：看門狗任務、系統初始化任務、氣象數據采集任務、圖像采集任務、短消息處理任務、網絡消息處理任務及數據發送任務。為了保證系統的實時性，設定了合理的任務優先級，并通過在各中斷中發送信號量運行相應的任務。軟件流程圖如圖3所示。

?

　　2.2 監控中心軟件

　　監控中心軟件負責指揮控制系統的運轉，完成監控和管理功能，還要與前端硬件進行通信，完成對采集到數據的分類存儲、處理及預警，根據制定的通信協議對前端進行控制，對前端系統軟件在線升級。監控中心軟件主要設計為三個部分：圖形監控、數據存儲及處理和網絡通信。圖形監控部分負責對采集的圖片進行顯示;數據處理部分對采集的數據按照覆冰模型算法進行計算，顯示計算結果，提供報警信息，并存儲數據;網絡通信部分主要負責與終端的通信，接收終端分機數據，并控制終端。此外，監控中心軟件還提供數據查詢、分析、打印，曲線顯示，客戶機有權限的鏈接查詢等功能。

　　監控中心軟件系統是本系統的重要組成模塊，它可以分析輸電線路中各種電氣設備表面的溫度分布、升溫狀況和發熱規律，進一步分析各種電氣設備存在的熱缺陷和故障狀態，及時給出診斷信息;可以根據相關算法公式來分析所測的數據，利用趨勢分析技術可以模擬地分析出輸電線路環境溫度及溫度分布發展趨勢，綜合反映輸電線路的安全狀況，通過監測特定地區輸電線路環境溫度、輸電線路溫度分布的紅外熱圖像等信息來估算該地區線路高溫事故發生的臨界條件，監測輸電線路紅外熱圖像數據來掌握線路事故的實時信息，且系統可以同時與歷史數據對比，指導檢修或發出預警信號。

　　3 結語

　　基于紅外熱像技術的輸電線路在線測溫系統是為了滿足電力系統在當前的監控手段不能滿足偏遠地區輸電線路監控現場復雜多變的狀況，而需要安裝監控設備的一些特殊要求作為當前監控手段的一種必須的補充而研究和設計的。對輸電線路溫度分布狀況進行實時紅外熱像在線監測，深入研究輸電線路運行現狀與故障特性，建立數據監測模型，利用輸電線路紅外熱像在線測溫系統來確定輸電線路的安全情況，及時給出高溫?zé)峁收项A(yù)報信息，對于有效輸電線路溫度超標的發生，保障現有輸電線路的安全運行起到了重要的作用。同時為輸電線路參數監測提供了新的方法與途徑，開辟新的研究思路。系統經過多次反復調試、測試和監控現場的實際應用，各項技術指標均已達到設計要求，滿足了輸電線路紅外熱像在線測溫的要求，達到了電力部門工程技術人員提出的各種性能指標。同時，在滿足造價和成本要求的情況下采用動態圖像采集與傳輸技術，實現動態圖像的無線傳輸將具有更加廣泛的應用前景。
