? ?（一） 方向圖

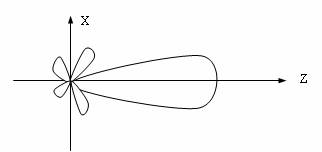

? ? 天線輻射的電場強度在空間各點的分布是不一樣的，為了描述天線這種輻射強度的分布情況，我們可以用矢量來表示。把天線放置于坐標原點，并使其軸向與z軸方向重合，所有的矢量從原點出發，其長度代表電場強度。用連線連接各矢量端點，所圍成的包絡，就是天線的方向圖。顯然，方向圖是三位的，但通常取其水平和垂直兩個切面，故有水平方向圖和垂直方向圖，或E面(平行于電場)和H面（垂直于電場方向)方向圖，如圖3-25所示。

? ? （二）? 主瓣寬度

? ? 方向圖反映了天線集中輻射能的情況。通常，方向圖有許多葉瓣，最大輻射方向的葉瓣叫主瓣，其它葉瓣叫旁瓣(或付瓣)。主瓣寬度定義為當信號功率下降到最大輻射方向功率值的一半即-3dB)(即場強下降為最大值的0.707倍) 處，兩點之間的夾角寬度。一般情況下，口徑為D的向拋物面天線，其主瓣寬度可用下式估算：

（3-13）

????其中，λ為工作波長

????例如：6米C波段天線為0.9°；3米C波段天線為1.8°；1.5米C波段天線為3.6°等。

? ?（三） 副瓣電平

????副瓣電平定義為：

????副瓣電平=10lg（副瓣最大功率/主瓣最大功率）

（3-14）

????副瓣電平高，易對其他同頻無線通信系統產生干擾，也容易受干擾，故其值越小越好。副瓣電平也是天線的重要指標之一。

? ??3.5.3 天線的噪聲溫度 ?????????????????

????除了天線增益外，天線的噪聲溫度對整個接收系統的性能也有重要的影響，因為它將使系統的載噪比下降。因此，為了全面地衡量天線的綜合性能，通常采用天線的品質因素來表示天線的性能。天線的品質因素定義為

Q=Ga/Ta

（3-20）

????其中，Ga為天線的增益，Ta為天線的噪聲溫度。

????天線的噪聲來源可分為外部和內部。由反射面和饋源本身的損耗引起的噪聲為內部噪聲；由天線所處的環境中存在的噪聲的影響，其中包括空間大氣吸收、宇宙噪聲和地面熱輻射等，為外部噪聲。地面熱輻射噪聲往往通過碰地的天線主瓣和旁瓣進入天線的，故天線主瓣和旁瓣小的天線其噪聲溫度也越小。對于C波段天線，一般取20～40K左右。
