編者按：
    電視的出現，大大豐富了人們的文化生活。隨著科學技術的不斷進步和人們生活水平的不斷提高，收看衛星電視節目已成為現實。為了普及衛星電視接收技術知識，我們約請專家撰文，連載有關文章。主要內容有四大部分，包括衛星電視接收基本知識、衛星電視接收設備、亞太地區上空電視衛星技術參數、衛星接收實用技術。另外需要說明的是，安裝衛星電視接收設備需經有關單位批準。

    在介紹家用衛星電視實用接收技術之前，有必要對衛星發送、接收工作過程作一簡要的敘述。
    １．衛星電視節目源

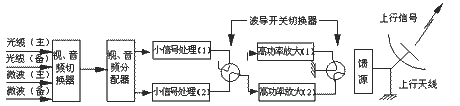

    衛星電視節目源通常是由電視中心提供，當上行站與電視中心距離較近時，電視中心以視頻方式直接把節目送至上行站；當距離較遠時，則以微波或光纜（或兩者皆用，互為備份）方式送至上行站，(參見圖１)。

２．上行發送站
    上行站作用是將欲傳送的電視及附加信號（如廣播圖文等）通過上行信道送往赤道上空同步地球衛星，現以接收Ｃ波段（下行頻率為３．７～４．２ＧＨｚ）加以說明。地球站將電視中心送來的光纜和微波信號解調，得到多路視頻和音頻信號，經過視、音頻切換器選出一路優質信號送往視、音頻分配器，其輸出分成兩路相同的信號，分別送往各自的小信號處理單元，對信號進行調制、均衡、變頻處理，將基帶信號變?yōu)椋叮牵龋母哳l信號，經高功率放大后送至饋源，并由上行天線發送至衛星，小信號和高功率放大器一般為兩套，經波導開關切換互為備份，這樣可提高可靠性。
    ３．衛星
    星上一般備有多個轉發器，它將接收到的上行信號６ＧＨｚ變?yōu)椋矗牵龋笥业南滦蓄l率信號，并進行極化變換，即上行信號如是垂直極化，則下行信號則為水平極化信號，反之一樣。再經功率放大之后，由衛星上的天線發送到地球上指定的服務地區。例如山東衛視臺，它由亞太地區位于赤道上空東徑１３４°角（１３４°Ｅ）的亞太１Ａ號（ＡＰＳＴＡＲ－１Ａ）電視衛星進行轉發的，其轉發器型號為１０Ｂ，轉發下行頻率為４．１ＧＨｚ，極化方式為線性垂直極化（Ｖ），衛星服務地區主要為中國各地。
    ４．下行地面接收站

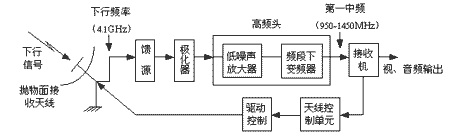

    下行站可以是大型集體站或個人直接接收簡易站，一般作為電視接收，只需單向接收即可。其設備較簡單，由三部分組成：天線系統、高頻頭（室外單元）和接收機（室內單元）。天線由反射面、饋源、極化器、天線指向調整機構及天線基座組成。高頻頭包括低噪聲放大器和下變頻器，它將下行接收頻率４．１ＧＨｚ（山東衛視臺）變?yōu)椋梗担啊保矗担埃停龋念l率信號（第一中頻）輸入到接收機，接收機再將第一中頻信號處理，轉變?yōu)橐?、音頻信號輸出，供用戶使用。當電視信號不理想時，還可通過天線控制單元及驅動控制電路調整天線方位角和仰角等，使圖聲達到滿意的效果，實現對衛星跟蹤遙測的目的（見圖２）。

    還應補充說明，地面接收可以有多種方式：如直接用同軸電纜接收，一般家用衛星電視直接接收多采用這方式；另外，還可把有線電視增補臺和無線電視臺及衛視臺合并，一起用有線電視轉送；如距離較遠時，也可用微波天線（發送和接收）傳送衛視信號，(見圖３)。

    ５．常用名稱（中英對照）
    ＡＮＩＭＡＬ 動物世界
    ＡＰＭＴ 個人衛星移動通信系統
    ＢＢＣ 英國廣播公司
    ＢＳ 衛星廣播
    ＣＢＴＶ 數字電視
    ＣＣＳＴ 中文圖文電視
    ＣＣＴＶ 中央電視臺
    ＣＥＴＶ 中國教育電視臺
    ＣＮＮ 美國有線新聞臺（網）
    ＣＮＲ 載噪比。它是衛星地面接收機終端的一項 重要技術指標，一般為７～８ｄＢ
    ＤＢＳ 電視直播衛星；衛星直接接收；數字廣播衛 星
    ＤＩＳＥＱＣ．ＳＷＩＴＣＨ 衛星設備數碼控制轉換
    ＤＱＴ 衛星接收模塊
    ＤＴＨ 數字高清晰度直播電視衛星；衛星直播到 個人家庭
    ＤＶＢ 數字衛星轉發器；數字廣播電視；數字壓縮 衛星接收機
    ＤＶＢ－Ｃ 數字有線電視
    ＤＶＢ－Ｃ 數字衛視中國標準
    ＤＶＢ－Ｔ 數字地面廣播電視
    Ｄ２－ＭＡＣ－Ｄ２ 歐洲衛星直播電視標準
    ＥＩＲＰ 衛星轉發站等效全向輻射功率。它與衛星轉發器的發射天線增益及其輸出功率
      乘積成正比。單位用ｄＢＷ
    ＥＰＧ 電子程序指南；電子節目菜單
    ＦＡＳＨ 法國時裝頻道
    ＦＥＣ 前向誤差校正方法或稱前向誤碼校正比率或誤碼率。接收此信號時必須與衛星上
      行編碼一致才能解碼，它是接收機輸入信號的重要參數，常用比率為１/２、２／３、
      ３／４、５／６及７／８
    Ｈ 水平極化；行同步
    ＨＢＯ 美國家庭電影院
    ＨＤＴＶ 高清晰電視
    ＩＰ 畫面輸入處理
    ＩＲＤ 機頂合（歐洲機頂盒稱ＳＴＲ）
    ＩＳ－Ｖ 國際通信衛星
    ＬＨ 左旋圓極化
    ＬＮＡ 低噪聲前置放大器；有時也表示高頻頭
    ＬＮＢ 高頻頭；低噪聲下變頻器；低噪聲放大器 和下變頻器組合件
    ＭＣＰＣ 多路單載波
    ＭＭＤＳ 多頻道微波分配系統
    ＭＰＥＧ－２／ＤＶＢ 國內、歐洲衛星節目標準
    ＭＰＥＧ－２ 高清晰圖像壓縮標準
    ＭＳＹＭ 兆符碼率
    ＭＴＶ 音樂電視
    ＮＣＣ 國家地理頻道
    ＰＡＮＤＡ－１ 熊貓伴音，它可傳送衛星６套伴音
    ＰＩＤ?ＰＡＣＫＥＴ．ＩＤＥＮＴＩＦＥＲ? 我國和歐洲數字衛星是按ＭＰＥＧ－
      ２／ＤＶＢ標準，ＭＰＥＧ－２核心是傳送“數據包”，ＰＩＤ碼是以０～９及字母
      Ａ～Ｋ的組合出現，從而為手動選臺提供方便
    ＱＰＳＫ 四相相移鍵控；正交相移鍵控
    ＲＨ 右旋圓極化
    ＲＦ 衛星接收機電視高頻信號輸出端
    ＲＳ－２３２ 串行通信接口
    ＲＴＶ 路透社電視（英國）
    ＳＡＴＡＮ 衛星天線
    ＳＡＴＣＯＭ 衛星通信
    Ｓａｔｅｌｌｉｔｅ 衛星
    Ｓａｔｅｌｌｉｔｅ ｄｉｇｉｔａｌ ｔｒａｎｓｍｉｓｓｉｏｎ 衛星數字傳輸
    Ｓａｔｅｌｌｉｔｅ ｅａｒｔｈ ｓｔａｔｉｏｎ 衛星地面站
    Ｓａｔｅｌｌｉｔｅ ｏｆ ｔｅｌｅｖｉｓｉｏｎ 衛星電視
    Ｓａｔｅｌｌｉｔｅ ｓｙｎｃｈｒｏｎｏｕｓ 同步衛星
    Ｓａｔｅｌｌｉｔｅ ｔｒａｎｓｐｏｎｄｅｒ 衛星轉發器
    ＳＣＰＣ 單路單載波
    ＳＩＧＮＡＬ．ＳＴＲＥＮＧＴＨ．ＧＮＩＤＥ 信號強度指南
    ＳＭＡＲＴ．ＣＡＲＤ 智能卡
    ＳＭＡＴＶ 衛星共用天線系統
    ＳＴＡ．ＴＶ 衛星電視
    ＳＴＡＲ．ＭＯＶＩＥＳ 衛視電影臺
    ＳＹＭＢＯＬ．ＲＡＴＥ 符碼率?；蛴梅柭驶蚍査俾?，下面單位內容相同：ＭＳ
      Ｙ／Ｓ；Ｍｂｉｔ／ｓ；ＭＢＹＴＥ／Ｓ；ＭＢＴ／Ｓ，我國使用范圍在２～３０Ｍ
      ｂｉｔ／ｓ和２～４０Ｍｂｉｔ／ｓ
    ＴＴＣ 中國圖文廣播時鐘；遙測遙控跟蹤站
    ＴＴＤ 中國圖文廣播數據
    ＴＶＢＳ 衛星電視；衛星電視廣播節目
    ＴＶＲＯ 普通單收站
    Ｖ 垂直極化；幀同步
    ＶＢＩ 場消隱期間；用場消隱期間傳遞圖文電視
    ＷＯＲＬ．ＤＮＥＴ 世界電視網
