一、MAX197在多通道數據采集中的應用

　　內部采樣模式的數據轉換時序
　　對于模擬到數字量的轉換，時序要求非常嚴格，由于MAX197的數字信號輸出引腳是復用的，要正確讀出轉換結果，時序要求尤其重要。在一次采樣開始前，可以通過單片機的8位數據線把這些控制字寫入MAX197來初始化相應的參數。然后按照一定的時序進行采樣和轉換。
　　HBEN為12位數據高4位或低8位有效控制位，當此位為高時，高4位數據有效，為低時低8位數據有效?？梢酝ㄟ^(guò)控制這個引腳來讀取12位的轉換結果。
　　MAX197與單片機硬件接口設計
　　MAX197是一種通用A/D芯片，可以和多種微機接口，在此選用AT89C52單片機作為主處理器。通過AT89C52的P0.0~P0.7與MAX197的D0~D7相連，既用于輸入MAX197的初始化控制字，也用于讀取轉換結果數據。 用AT89C52單片機的P2.7作片選信號，則MAX197的高位地址為7FH。選擇MAX197為軟件設置低功耗工作方式，所以置SHDN腳為高電平。本文采用外部基準電壓，所以REFDJ接高電平，而REF則接外部輸入?yún)⒖茧妷?。AT89C52單片機的P1.1腳用做判讀高、低位數據的選擇線，直接與HBEN腳相連。MAX197的INT腳可與AT89C52的INT0相連，以便實現中斷，讀取轉換結果。
　　在電路中，AGND和DGND應相互獨立，各種電源與模擬地之間都用0.1mF電容來消除電源的紋波。MAX197的硬件電路設計如圖2所示。
　　軟件設計
　　MAX197與其它A/D芯片不同之處在于它的很多硬件功能都是利用內部控制字來實現的，如通道選擇、模擬信號量程、極性等。MAX197的輸出數據采用無符號二進制模式（單極性輸入方式）或二進制補碼形式（雙極性輸入方式）。當CS和RD都有效時，HBEN為低電平，低8位數據被讀出，HBEN為高電平，復用的高4位被讀出，另外4位保持低電平（在單極性方式下），或另外4位為符號位（在雙極性方式下）。
　　由以上可知，正確進行采集轉換并讀取數據的前提是必須正確設置控制字以及MAX197的各種控制信號。本設計中，進行數據采集轉換前都對MAX197進行初始化，以便確定其采集轉換的通道、量程和極性等。
　　程序的編寫可以采用查詢和中斷兩種方式，其中查詢方式是在查詢相應的標志成立時，執行讀取；而中斷則通過把MAX197的INT引腳連接到單片機的外部中斷引腳來實現。本設計的軟件是利用MCS-51匯編指令進行編寫的，利用中斷進行數據的轉換和讀取等操作。綜上，一個典型A/D轉換的控制與讀取程序流程如圖3所示。
　　結語
　　此設計表明，以MAX197為核心的數據采集A/D轉換電路具有外圍電路簡單、與處理器并口兼容性好、時序控制簡單易懂的特點，其變換時間短（6ms），可靠性和性價比高，并且編程簡單，比較適合實時性要求較高的大數據量數據采集與高速A/D轉換使用。

　　二、基于MAX197的多通道壓力數據采集系統
　　本文介紹了一種基于AT89C51和MAX197的壓力數據采集系統，系統與PC利用RS232通信，在PC端軟件接收。系統在前級留出4～20mA的模擬信號接口，只要符合標準的信號都可接入，大大提高了系統的通用性
　　水利工程中常常需要對某些重要區段配置壓力測量系統，比如管道進出口、直線段、局部轉折、局部轉彎處等，用來測定諸如管道沿程阻力系數和不同類型管道局部阻力系數等對工程影響較大的參數。水文測量中單點的測量基本上是沒有意義的，必須通過合理的陣列測量才能進行頻譜分析等工作。
　　多通道采集系統處理方案
　　根據系統要求，系統前端配置多路傳感器以探測液壓信號，實際系統中使用了32路。傳感器采回的信號為電流信號，在A/D變換前要變?yōu)殡妷盒盘?hào)。A/D變換中采用的是Maxim生產的MAX197對32個通道進行循環采集。采集結果送入單片機中進行預處理，單片機選用Atmel公司的產品AT89C51，使用RS232通信接口與PC端連接并發送數據。PC端將收到的數據在數據處理軟件中進行結果處理、顯示。系統流程如圖1所示。 　　傳感器及過壓保護
　　傳感器采用AST4410型號的液壓傳感器，其性能參數如圖2所示。
　　長度：60mm
　　直徑：17mm
　　測量范圍：表壓 0～40MPa 絕壓0～10kPa
　　精度等級：0.2級或 0.5級1～5Vdc
　　輸出信號：4～20mAdc
　　工作電壓：12～36Vdc
　　過程接口：1/4NPT螺紋
　　引線方式：電纜線

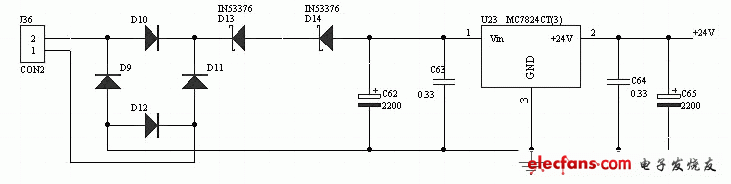

　　實際電路中供電電壓使用24V，這對于后級的A/D以及單片機電路來說是相當危險的值，因此需要設置高電壓保護電路。
