　　本文研究基于c/s架構的網絡化款式設計系統。服務器端建立服裝款式部件數據庫，研究了B樣條擬合和關鍵點技術;客戶端基于Web技術實現遠程信息獲取，利用部件自動拼接技術實現服裝款式圖設計。

　　1 網絡化服裝款式圖設計系統

　　1.1 系統框架

　　網絡化服裝款式圖設計系統結構分為服務器端和客戶端2部分，處于分布式地理位置，通過Internet進行數據通信。系統框架圖如圖1所示。

?

　　服務器端提供信息服務平臺，主要包括：

　　a 后臺數據庫。

　　考慮到Oracle數據庫的優越性bJ，建立基于Oracle平臺的服裝款式部件數據庫，以保存款式圖設計所需豐富的、各類款式部件數據。

　　b 數據庫服務器。

　　通過開放數據庫互聯(OpenDatabase Connectivity，ODBC)技術直接在局域網上與Oracle數據庫連接，對數據庫信息進行統一管理。

　　c web應用服務器。

　　根據客戶端查詢請求利用http技術為客戶端提供Web瀏覽功能。把客戶端的信息查詢請求遞交給后臺數據庫，把從后臺數據庫返回的信息以XML格式再遞交給客戶端。

　　客戶端包括款式設計軟件、本地數據庫和輸入/輸出設備等，其主要功能是由款式設計軟件從遠程Oracle數據庫中以檢索方法調用所需設計信息;接收并解析返回的XML格式信息提取矢量數據;進行曲線擬合、部件自動拼接和款式生成，并將設計結果存入本地數據庫。

　　1.2 服裝款式部件數據庫

　　從服裝結構看，大部分款式可以分割成幾種部件類型。以上裝為例，可分為衣領、門襟、肩線、衣袖、袖克夫、側縫線和下擺等部件。不同部件組合構成款式結構的多樣性，部件輪廓造型不同決定款式風格不同。因此把部件作為設計單元，把其形態和屬性數據保存人數據庫。

　　款式圖的輪廓曲線生成涉及曲線擬合技術。B樣條曲線函數在曲線擬合中應用廣泛。Ikebe等詳盡描述了樣條在形狀設計、表示和恢復上應用。

　　三次B樣條函數算法簡單，具有二次連續性，用該函數進行款式圖輪廓曲線擬合，圖形逼近效果較好而數據庫中只保存繪制樣條曲線所需的部分型值點信息，其他點可通過計算得到，數據庫存儲信息量小。

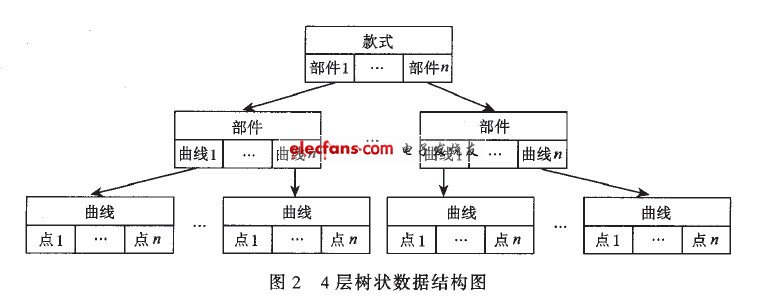

　　我們用如圖2所示4層的樹狀結構來表示一套款式。圖2中，數據結構包括款式層、部件層、曲線層和型值點層。每層結點含有相關屬性，如部件結點包含名稱、種類、性別、流行時間、流行地點等。上層通過包含下層對象ID字段建立聯系，如曲線層含有部件ID.由此從頂層出發，能遍歷款式上所有結點。

?

　　遠程客戶搜索數據庫信息時，將查詢條件遞交到數據庫，找到符合條件的部件，再通過層間的聯系找到完整的部件信息，返回給客戶端。
