SRAM 72-Mbit QDR? II SRAM 2 字突發結構

2017-10-10 | rar | 0.91 MB | 次下載 | 免費

資料介紹

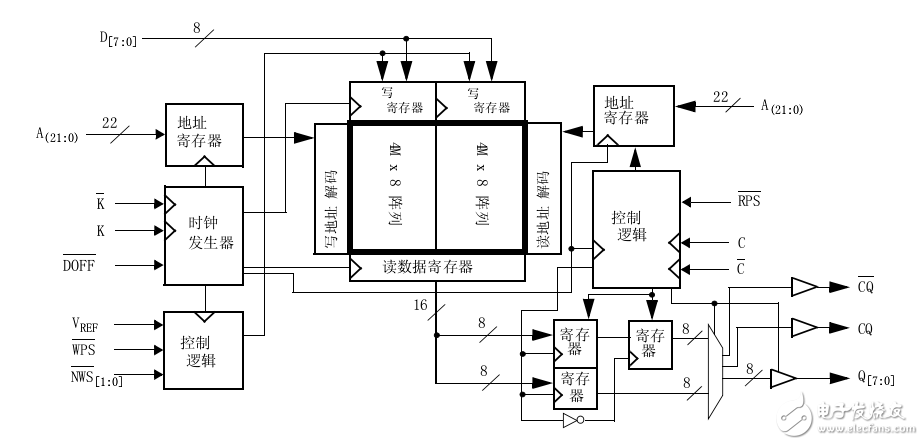

  CY7C1510KV18、CY7C1525KV18、CY7C1512KV18 和 CY7C1514KV18

  都是包含 QDR II 架構的 1.8 V 同步流水線 SRAM。 QDR II 架

  構由兩個單獨的端口組成:訪問存儲器陣列的讀端口和寫端口。

  讀端口有專用的數據輸出來支持讀操作,寫端口則有專用的數據

  輸入來支持寫操作。QDR II 架構具有單獨的數據輸入和數據輸

  出,完全消除了公用 I/O 器件上存在的 “ 轉換 ” 數據總線方面

  的需要。對每個端口的訪問都通過一個公用地址總線進行。用于

  讀和寫的地址被鎖止在輸入 (K) 時鐘的備選上升沿。對 QDR II

  讀端口和寫端口的訪問完全相互獨立。為了獲得最大的數據吞吐

  量,讀端口和寫端口上都配備有 DDR 接口。每個地址都與兩個 8

  位字 (CY7C1510KV18)、9 位字 (CY7C1525KV18)、18 位字

 ?。–Y7C1512KV18) 或 36 位字 (CY7C1514KV18) 相關聯,這些字以

  突發 (Burst) 模式按順序傳入或傳出器件。由于數據可以在兩個

  輸入時鐘 (K 和 K 以及 C 和 C)的每個上升沿傳入和傳出器

  件,因此通過消除總線轉換,能夠在獲得最大內存帶寬的同時,

  簡化系統設計。

  深度擴展 (Depth Expansion) 是通過端口選擇實現的,能夠使每

  個端口獨立工作。

  所有同步輸入都會通過由 K 或 K 控制的輸入寄存器。 所有數據

  輸出都會通過由 C 或 C(在單時鐘域中為 K 或 K)控制的輸出

  寄存器。 寫操作通過片上同步自定時寫電路進行。

SRAM 72-Mbit QDR? II SRAM 2 字突發結構
