在現今風力發電領域， 大多采用雙饋變速恒頻風力發電機， 配合兩電平電壓型三相 PWM 整流器以獲得較好的并網發電效果。由于 PWM 整流器會在電網側產生較大的諧波電流， 所以必須采用性價比較好的濾波器進行諧波治理。針對雙饋風力發電系統的變流器， 提出一種簡化濾波器的整流器拓?fù)浣Y(jié)構和控制方法， 分析了此方法的優點， 并且進行了仿真和實驗驗證。通過仿真和真實系統運行檢驗了這種簡化濾波器整流器的合理性。

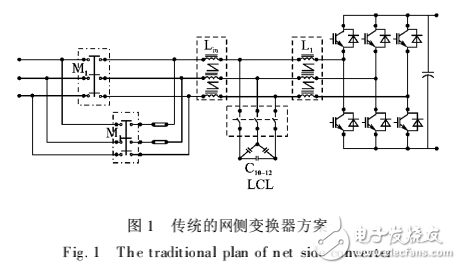

　　風力發電是一種綠色能源， 在能源越來越緊張的時代有非常好的前景。目前雙饋變速恒頻風力發電機是主流機型， 其中整流器是一個關鍵環節， 兩電平電壓型三相 PWM 整流器以其直流母線電壓可調節， 功率可以雙向流動， 輸入電流正弦且諧波含量少， 功率因數可調， 直流母線電壓抗負載擾動的穩定性好等特性， 在 M W 級雙饋風力發電系統中得到廣泛應用。由于三相 PWM 整流器采用的 PWM 信號開關頻率較低（ 1~ 3 kHz） ， 導致輸出電流含有較大的電流諧波。為降低開關頻率造成的電流諧波， 需要在整流器的電網側串入濾波器以阻止開關頻率紋波電流流入電網， 如圖1 所示， 常規的濾波器主要是 T 型（ L- C- L） 濾波器。典型的通過串聯電感濾波器來衰減輸出電流中的開關頻率諧波分量， 但在低開關頻率的大功率風力發電變換器中， 采用電感濾波需要較大的電感量， 電感值的增加不但提高了成本而且不利于逆變器的控制。為減少輸出電流中的開關頻率諧波分量同時降低電感設計， 可在并網逆變器設計中引入T 型濾波器。但是由于采用 T 型濾波器提高了系統的階數， 對控制策略產生不利影響，同時需要兩個電感也會造成成本的增加。
