原理概述

整個系統由三部分組成：手機控制終端，ARM控制中心，智能插座節點。項目設計的核心在于節點智能插座的設計。

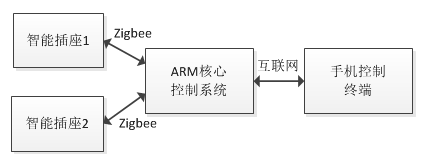

如圖所示為系統的總體組成框圖，其基本的工作原理是這樣子的：手機控制終端可以顯示和控制家庭內部設備的運行狀態；ARM是控制中心，與手機終端進行數據交互，發送控制信息給相應的控制節點； STM32控制的智能插座節點負責對家庭各個節點進行控制。手機終端與ARM控制核心通過以太網進行數據交互，ARM控制核心與STM32控制節點通過ZIGBEE進行數據交互。系統利用現有的網絡通信技術、無線組網技術、以及嵌入式和安卓平臺的開發。

系統原理框圖

硬件設計原理

系統的硬件平臺主要是節點智能插座的硬件平臺以及ARM控制中心的硬件平臺。

智能插座作為網絡的重要的控制節點，在系統中負責驅動各個模塊的工作，是橋接家居網絡與無線網絡的橋梁，。節點智能插座由電量檢測模塊、學習型紅外模塊、ZigBee模塊、GSM短信報警模塊、環境傳感器以及繼電器插座模塊組成。其中控制器選用的ST公司的M3內核的ARM處理器STM32103RBT6，ZigBee模塊設計應用到了TI公司的ZigBee芯片CC2530。學習型紅外發射電路中應用到了TI的定時器芯片NE555，產生提供穩定可靠的紅外載波。GSM短信報警模塊選常用SIM900A設計而成。

ARM控制平臺：橋接ZigBee網絡與WIFI無線通信網絡的橋梁，負責數據的中轉傳輸，同時作為控制平臺，在ARM的操作界面上也能實現對家電的控制。ARM控制器選用三星的ARM9處理器，外設連接有TI公司的ZigBee模塊以及WIFI模塊。

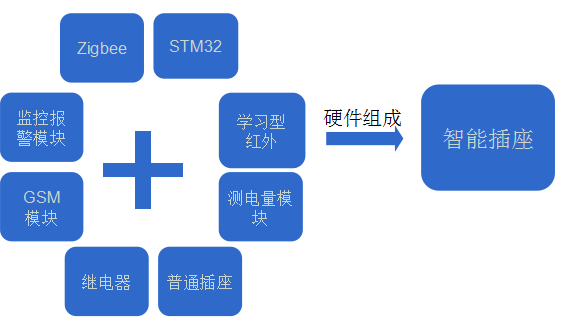

智能插座硬件組成框圖

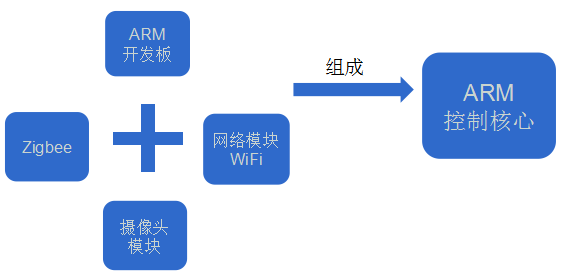

ARM控制中心硬件組成

將各個模塊封裝完成后，設計系統板將所有模塊整合在一起。系統板的原理圖如圖

系統板原理圖

軟件設計原理

軟件設計部分包括節點智能插座中模塊的驅動程序設計、ARM控制驅動程序以及安卓APP開發。

首先，系統程序的編寫主要由以下幾個模塊組成，即Zigbee模塊驅動，溫度傳感器驅動，濕度傳感器模塊，GSM模塊驅動，插座驅動，可調燈驅動，測電量模塊驅動，學習型紅外驅動等。

其次手機客戶端程序的設計。由于Android操作系統存在開源、自由的特點，并且Android操作系統在目前智能手機市場占有率高，價格相對便宜，因此主要介紹在Android智能手機上的智能插座應用程序設計和實現。設計是使用Ecilpse+SDK+ADT開發環境，基于Android API Level 8開發，應用程序使用低版本的API進行設計，以便更高版本的設備都能與它兼容。由此開發出來的程序目前兼容市面上大部分的Android智能手機。Android智能手機上的智能插座應用程序主要實現了以下功能：通過Wi-Fi與ARM板上的串口設備進行連接、控制更改設置開關狀態、設置情景模式，以多種形式展示家居插座運行數據，包括溫度，濕度，電量信息、實現紅外學習發送、短信控制等。該系統設計有用戶友好的界面。

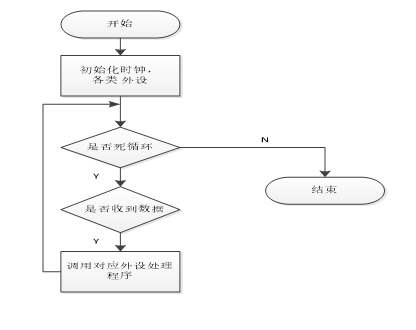

驅動控制總體流程

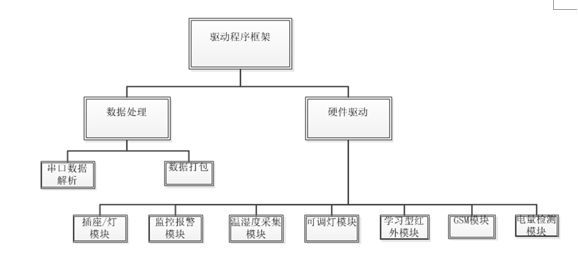

驅動程序框架

手機軟件構架

數據采集功能實現

網頁服務器設計流程

后臺視頻監控程序

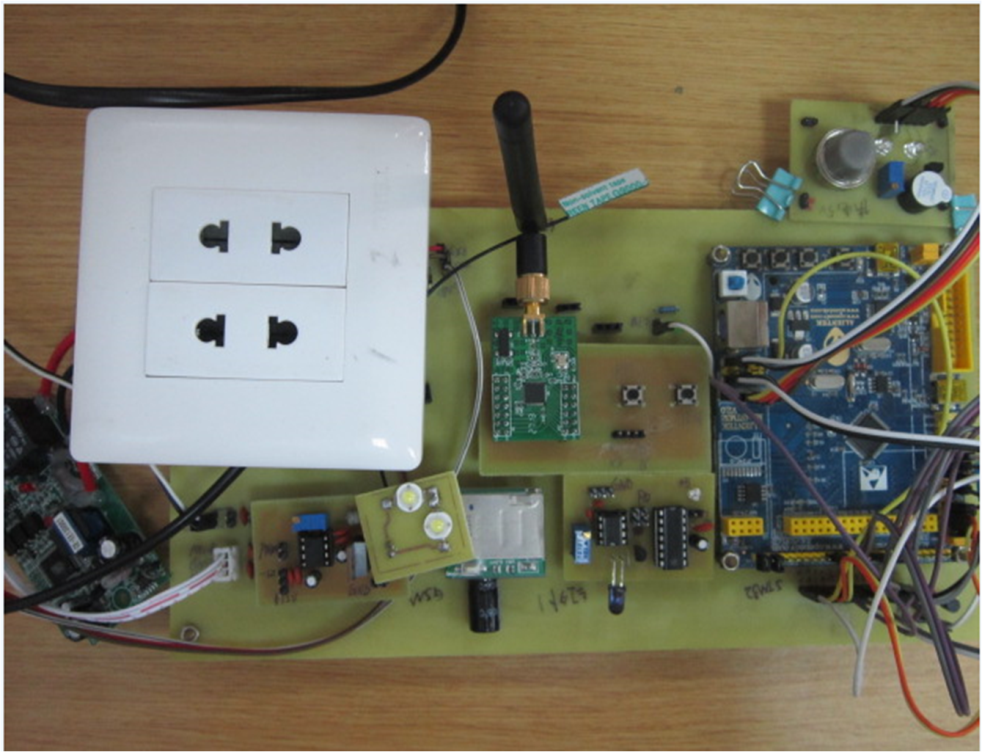

智能插座節點用于對家用電器的實際控制，可對控制端發送的數據作出響應，如圖所示：

圖1智能插座節點實物圖

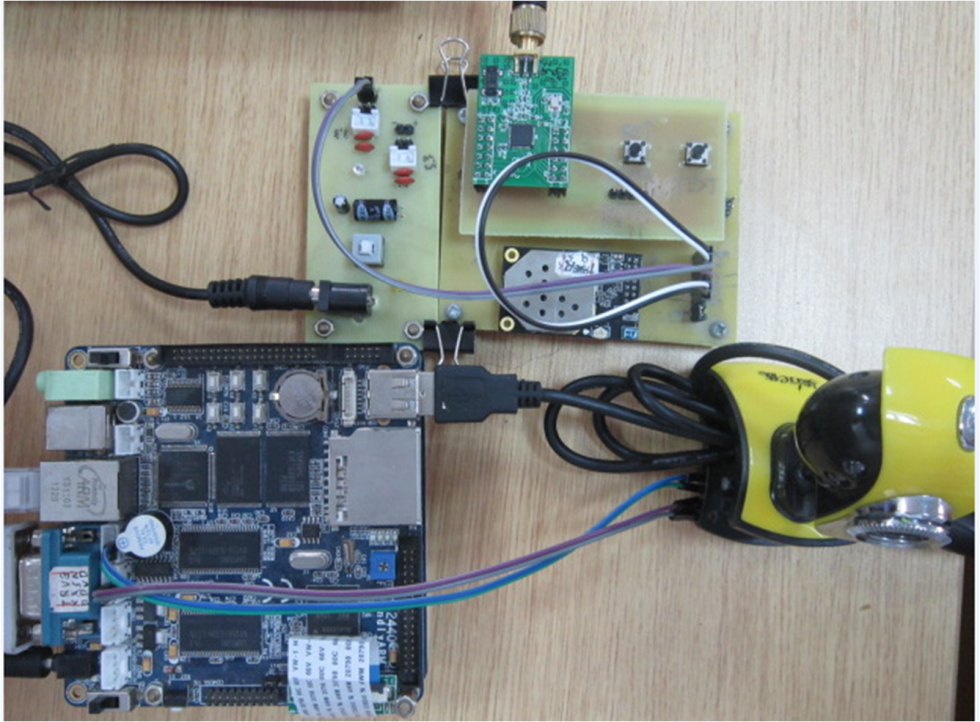

ARM控制中心接受控制指令，傳送給STM32節點，并具備有視頻監控的功能，如圖所示：

圖2 ARM控制中心硬件實物

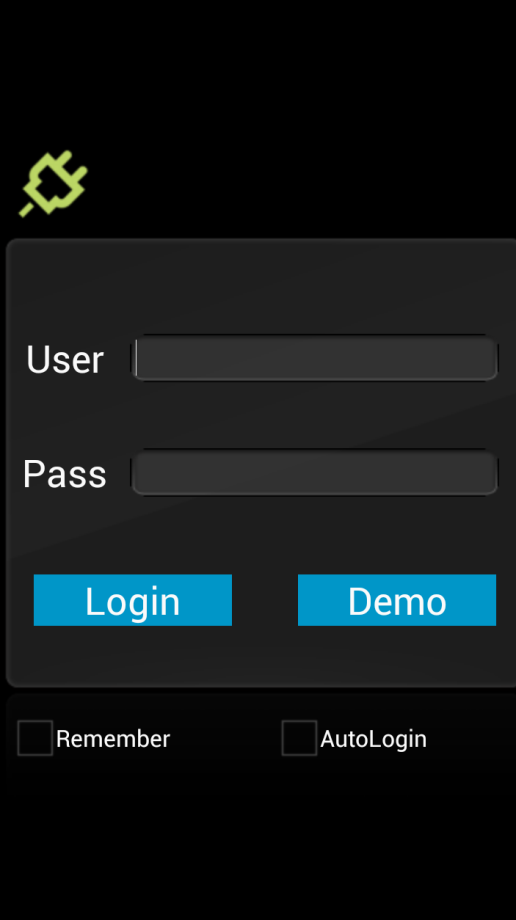

手機登陸界面，可以用于用戶驗證，填寫用戶名、密碼等信息。使用Wi-Fi無線網絡登錄至ARM控制中心，如圖3所示：

圖3手機終端登錄界面

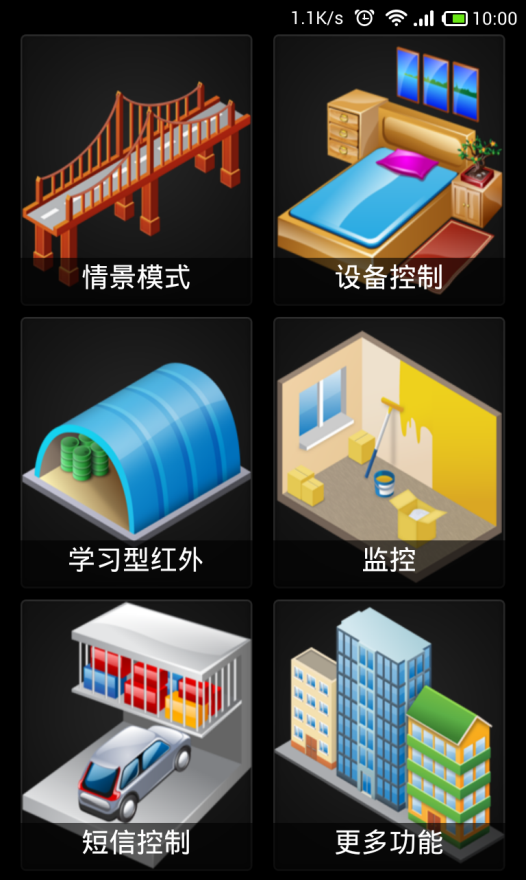

功能界面如下圖4所示，選擇相應功能會跳轉到對應控制界面：

圖4手機終端功能選擇界面

紅外控制界面，可進行模式切換，按鍵備注更改。學習模式下發送學習命令，等待學習到的數據返回，收到數據后進行存儲數據。控制模式下，發送數據控制指令。如下圖5所示：

圖5 紅外控制界面

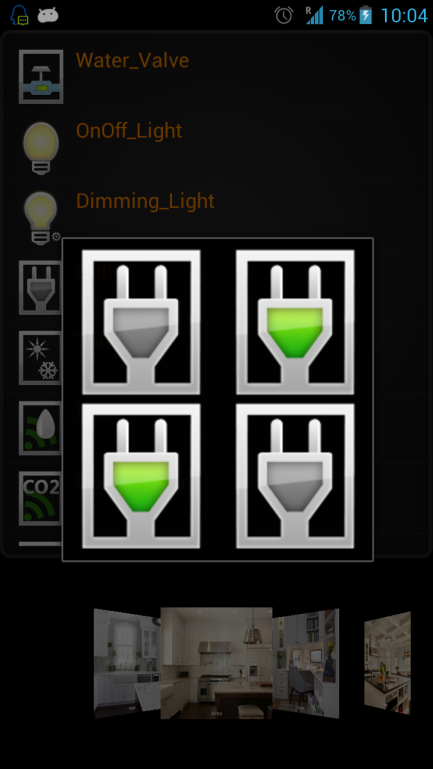

在插座控制界面，按下開關更改其狀態，并發送控制命令，可以觸發開關關斷，如圖6所示：

圖 6 插座控制界面

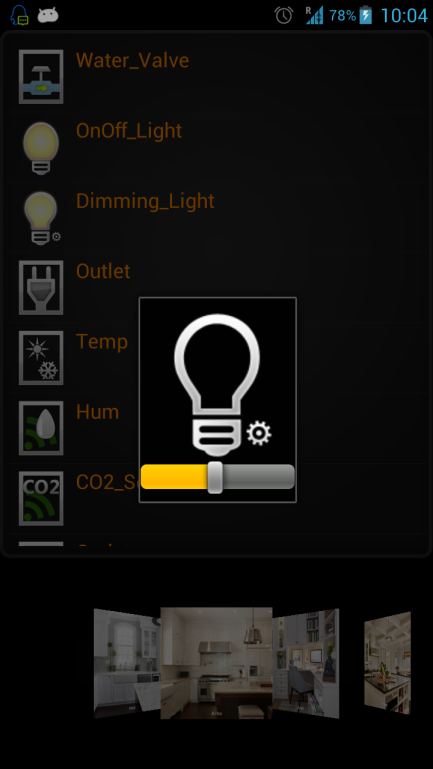

可調燈界面如圖7所示，滑動滑塊到對應的位置發送對應的數據，使STM32控制可調燈輸出PWM波，改變可調燈的亮度：

圖 7 可調燈控制界面

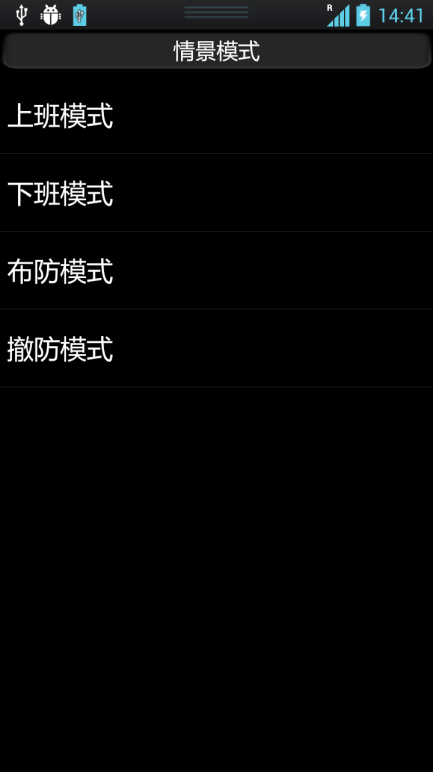

情景模式按下后則切換到相應模式下，對于控制節點，會產生相應動作。如圖8所示：

圖 8 情景模式

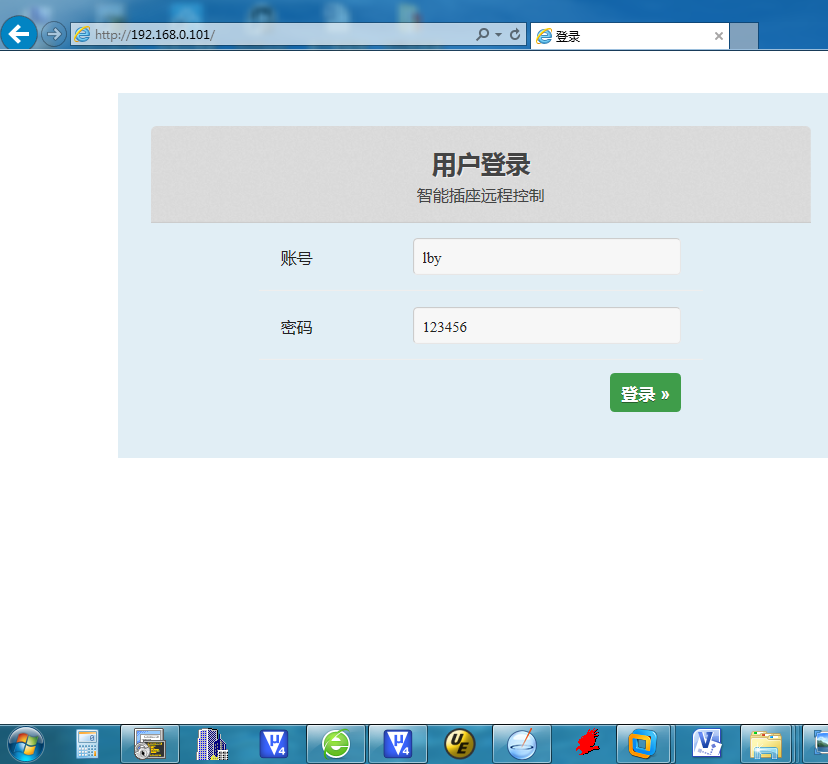

網頁登陸界面如圖9所示，將PC機使用網絡連接到ARM控制中心后，開啟瀏覽器可進入登錄界面：

圖 9 網頁登錄界面

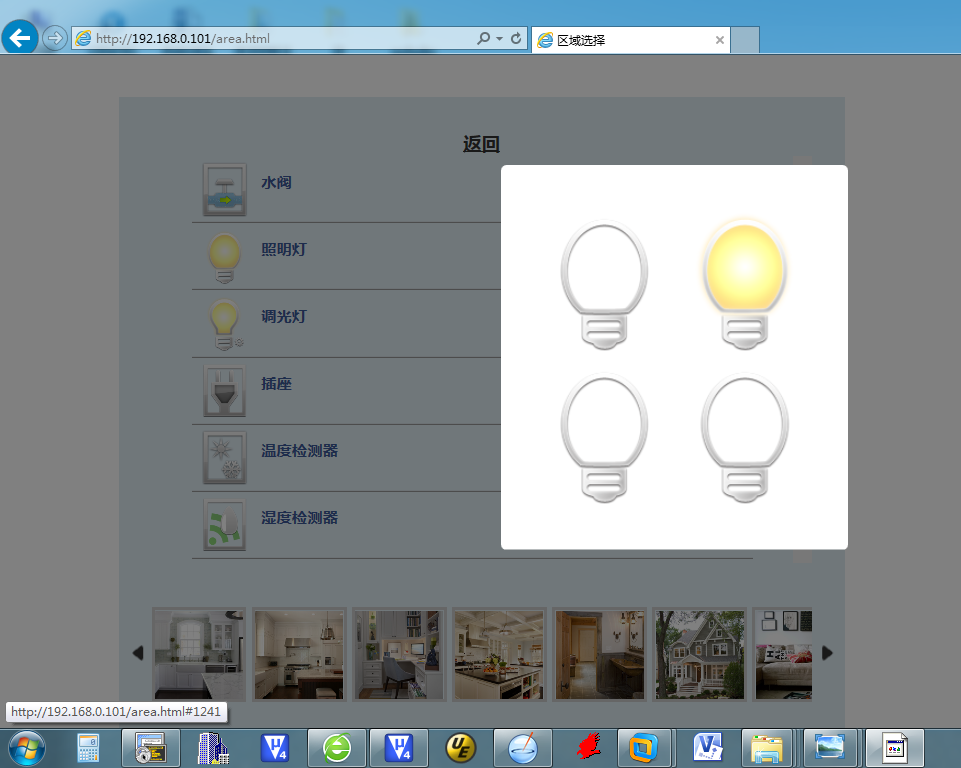

網頁照明燈控制界面如圖10所示，其控制方式和手機終端實現功能基本上一致：

圖 10 網頁照明燈控制界面

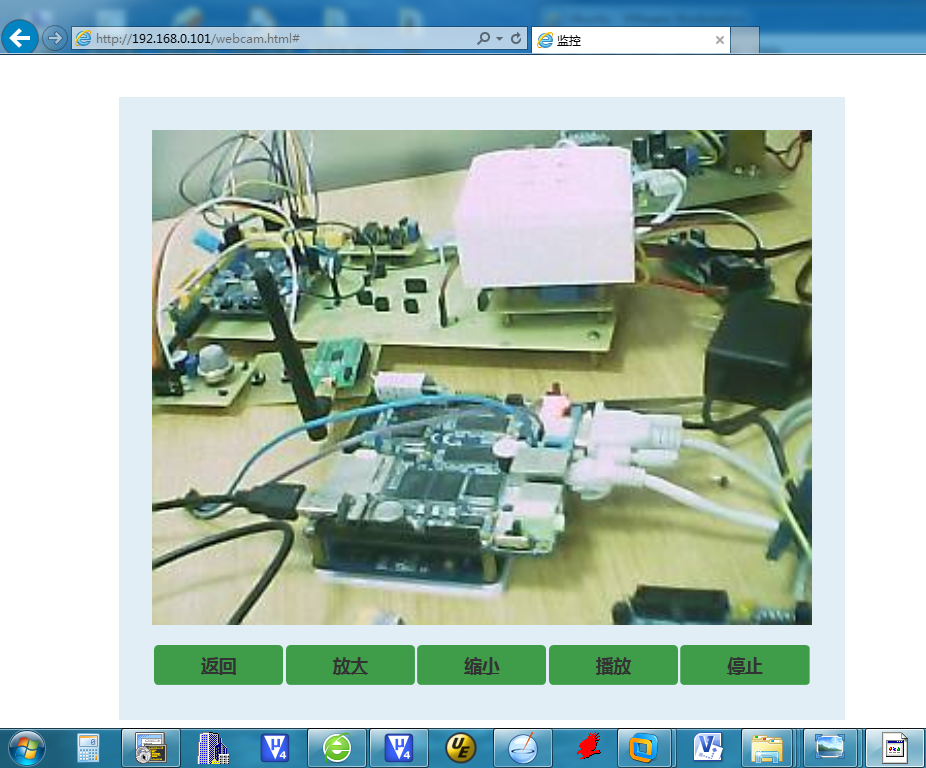

網頁視頻監控如圖11所示，實現了視頻監控畫面的放大、縮小和播放、停止的功能，測試功能可用：

圖 11 網頁視頻監控界面
