電機數量方案

方案一：采取四驅驅動方案，因其動力輸出以及重力配比均衡，行駛穩定性好，但是由于循跡小車對于車體的靈活性以及方向可控度要求都比較高，所以四驅驅動并不是特別合適。

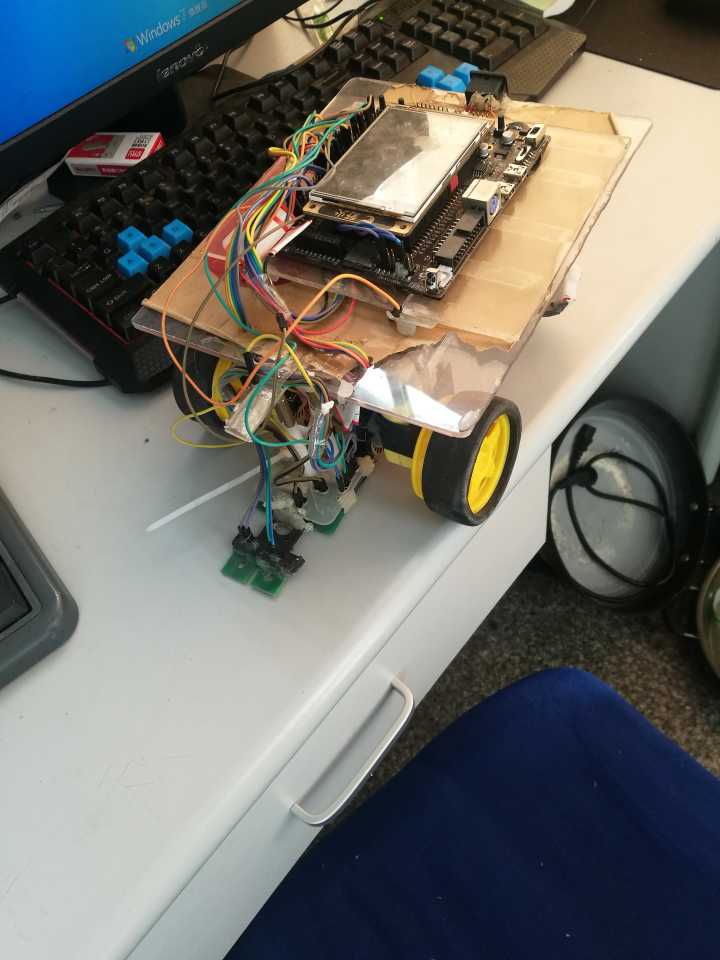

方案二：采取二驅加雙萬向輪驅動方案，這種驅動方案可以最大限度的保持整個系統的靈活性，在小車的循跡過程中保持小車最大靈活的方向?qū)崟r調整以及小車的穩定行駛。但這種方案限制了小車的動力空間。同時通過調整電機型號，最大程度的改善了本方案限制電機動力空間的弊端。

綜上所述，本系統采用方案二。

控制器模塊方案

方案一：采用傳統的 51 單片機，運用比較廣泛，有良好的知識作為基礎，上手很快。但是本系統的程序量較大，要求數據處理能力高，需要的I\O 口資源較多，51單片機難以勝任。

方案二：采用ST公司的STM32F103單片機，ARM高速內核，超強性能，片內資源非常充足，雖然STM32操作比傳統51單片機復雜的多，但是STM32有豐富的庫函數資源，操作方便，功能強大，能非常良好的完成任務。

綜上所述，在保證系統穩定性，以及滿足任務要求的情況下，本系統采取方案二。

電機驅動模塊方案

方案一：利用 H 橋電路的電機驅動模塊。此種電路包含若干個三極管及外圍電阻等器件，通用性強， 功能強大。 通過對相關端口的寫入， 能夠?qū)崿F(xiàn)兩電機正反轉和PWM調速。 但是，由于三極管本身工作電流的限制，此電路不能夠驅動大功率電機，并且電路暴露在外部導致穩定性不高，所以放棄使用該方案。

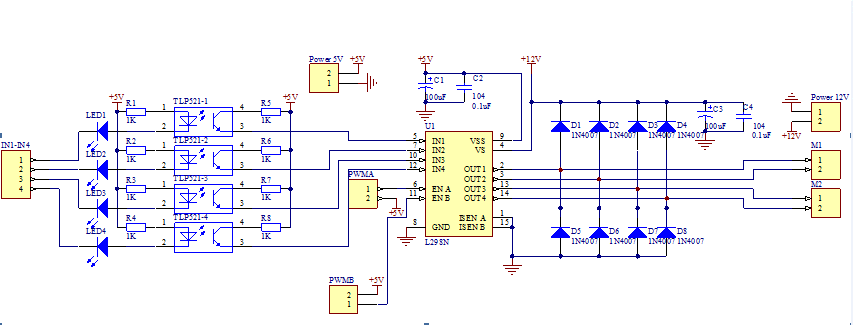

方案二：基于 L298N 的電機驅動模塊。 L298N 是一款專門用于驅動電動機的芯片，具有高集成度、高功率的特點，其輸出電流為2A ，最高電流 4A ，最高工作電壓 50V ，可以驅動感性負載，如大功率直流電機，步進電機，減速電機，伺服電機，電磁閥等，較少的外圍電路（僅需要保護用的二極管和濾波電容）便可以很好地驅動大功率的電機。其輸入端可以與單片機直接相聯，從而很方便地受單片機控制。當驅動直流電機時，可以直接控制兩路電機，并可以實現電機正轉與反轉，實現此功能只需改變輸入端的邏輯電平。而且模塊體積小，穩定性高。

綜合上述兩個方案，本系統選擇方案二

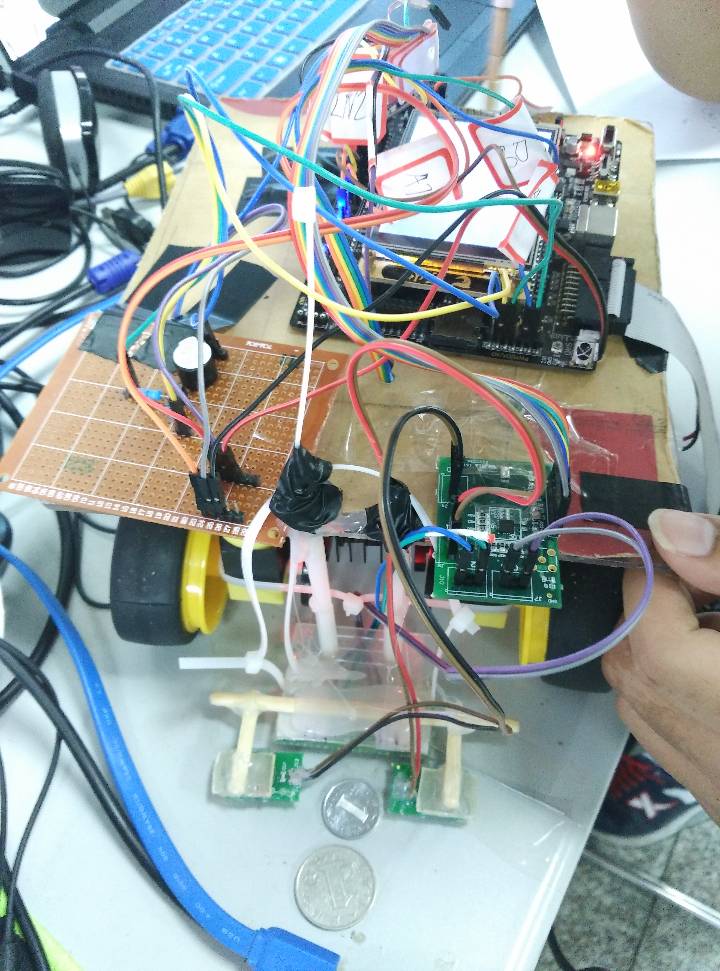

1金屬探測模塊采集與計算

金屬探測LDC1314是根據電磁感應原理制成的，將一金屬置于變化的磁場當中時，根據電磁感應原理就會在金屬內部產生渦流，渦流產生的磁場反過來又影響原磁場，這種變化可以轉換為電壓幅值的變化，供相關電路進行檢測。通過改變金屬和線圈之間的距離得到不同的值，對前端探測到的數據進行再處理和分析，當其中一個線圈探測到鐵絲則讓小車向相反方向前進，若發現附近有硬幣存在該探測器發出聲音警報。

LDC1314可以同時測量阻抗和頻率。LDC1314是通過調節振蕩器的幅度同時檢測LC的諧振損耗來實現這個測量的。通過檢測注入到LC諧振單元的能量，可以計算出RP。在LDC1000中RP值被轉化為數字量，數值跟RP的值成反比。LDC1314可以檢測到LC的諧振頻率。諧振頻率用于計算LC中的L值。頻率值也有LDC1314轉換為數字量。諧振LC中的C是已知的（電板上焊接），所以根據諧振頻率就能計算出L值。根據衰減振蕩的曲線可以計算出RP。

采用高精度的LCD1314電磁傳感器，不斷采集由傳感器的通道1和通道0采集的諧振頻率的數據。LCD1314和所有設備寄存器之間的通信采用400kHz的I2C接口，實現高速連信，精確測量采集的諧振的頻率，在通過內部的12位AD的轉換將其測量的模擬量轉化為可輸出的數字量讀取測量數據，然后通過輸出到STM32單片機自帶的LCD，實時的檢測數據。但由于LCD1314的傳感器受到電流、溫度的影響，因此需要一定的補償X。小車采用了兩只5V 2.5A直流電機，作為運動系統的驅動，傳感器實時檢測諧振，并且轉換成數據量，單片機處理傳來的數據量，調節輸出PWM占空比，控制兩只電機的運動的狀態。從而實現小車的尋跡。

    本系統對比控制法，和軟件濾波。當兩個通道不接觸鐵絲是，測得數據居為date0 和

date1.由于傳感器的收到干擾。補償為實時檢測的數據為date0(t),date1(t)。采用軟件濾波，對date0和date1采樣十次測平均值。

date0(t)>=date0+MA[N] ：則控制左邊的電機速度減慢，右邊加快

date1(t)>=date1+MA[N] :   則控制右邊的電機速度減慢，左邊加快

date0(t)<=date0 +MA[N] && date1<=date1+MA[N] :  則左右前進

其中，MA[N] :新的平均值；MA[n-1]:上一個移動的平均值；N：要求的平均值的樣本；X[n]：當前LDC樣本。

2循跡小車運動控制分析

采用了占空比可調的周期矩形信號控制。脈沖頻率對電動機轉速有影響，脈沖頻率高連續性好，但帶帶負載能力差脈沖頻率低則反之。經試驗發現，脈沖頻率在40HZ以下，電動機轉動平穩，但加負載后，速度下降明顯，低速時甚至?xí)＾D(zhuǎn);脈沖頻率在10HZ以下，電動機轉動有明顯跳動變化。

  理論計算后得，脈沖頻率在15HZ到30HZ時效果最佳。而具體采用的頻率可根據個別電動機性能在此范圍內調節。通過第一端口輸入信號，第二端口輸入低電平與第一端口輸入低電平，第二端口輸入信號分別實現電動機正轉與反轉功能。通過對信號占空比的調整來對車速進行調節。速度微調方面，可以通過對占空比跨度漸增或漸減分別對速度的逐加和逐減。

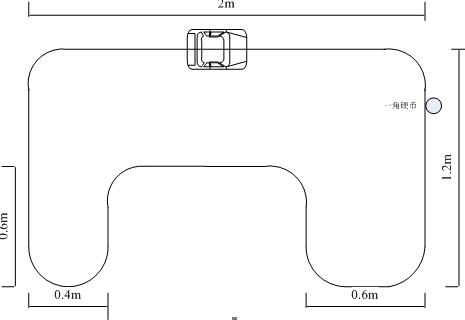

 因?yàn)楸鞠到y(tǒng)采用了四個金屬探頭來探測跑道鐵絲標識，所以采用了5種行駛模式:前進模式，左轉模式，右轉模式，行駛左轉模式，行駛右轉模式來解決應對跑道中不同類型的道路，前進模式，行駛左轉模式，行駛右轉模式，以前面兩個金屬探頭為主，后面兩個金屬探頭為輔助，而左轉模式和右轉模式以后面兩個探頭為主，前面兩個探頭作為輔助；這樣做的好處在于能夠更好的適應跑道，加強小車的行駛穩定性，當在直道行駛過程中，一旦當小車因?yàn)樗俣冗^快慣性跑出，前面的探頭檢測不到跑道時候，而后面探頭卻能檢測到跑道，此時調用行駛左轉或者右轉模式來迅速校正小車頭向，最大限度避免慣性的影響，而正常情況下采用前進模式，而左轉模式與右轉模式剛好與之前相反，當前面探頭一側檢測到跑道另一側卻沒有，而后面探頭不能檢測到鐵絲的時候(鐵絲在兩個探頭中間)，此時可以確定為彎道，此時調用左轉模式與右轉模式；這樣用不同的模式在加上PID算法來應對不同的情況，能夠最大限度的提升小車的行駛穩定性的情況下，還能夠加強小車的行駛速度。

3控制算法分析

   在模擬控制系統中，控制器最常用的控制規律是PID控制。PID控制器又稱PID調節器，是工業控制中系統中常用的有源校正裝置?？梢杂密浖?shí)現PID控制算法，而且可以利用計算機的邏輯功能，使PID控制更加靈活。數字PID控制生產過程是一種最普遍采用的控制方法

系統的傳感器得到的測量結果 控制器作出決定 通過一個輸出設備來作出反應 控制器從傳感器得到測量結果，然后用需求結果減去測量結果來得到誤差。然后用誤差來計算出一個對系統的糾正值來作為輸入結果，這樣系統就可以從它的輸出結果中消除誤差。

最為理想的控制當屬比例-積分-微分控制規律。它集三者之長：既有比例作用的及時迅速，又有積分作用的消除余差能力，還有微分作用的超前控制功能。

當偏差階躍出現時，微分立即大幅度動作，抑制偏差的這種躍變；比例也同時起消除偏差的作用，使偏差幅度減小，由于比例作用是持久和起主要作用的控制規律，因此可使系統比較穩定；而積分作用慢慢把余差克服掉。只要三個作用的控制參數選擇得當，便可充分發揮三種控制規律的優點，得到較為理想的控制效果。

本方案采用單回路PID控制方案，選取電機轉動值作為反饋信號，此方案間接對電機進行控制
