O 引 言

　　隨著USB技術的快速發展，USB移動存儲設備的使用越來越廣泛，目前在一些具有數據采集分析功能的儀器設備上都提供了USB接口。在眾多USB移動存儲設備接口芯片中，CH375是一種具有極高性價比的國產芯片。這里介紹在蓄電池活化檢測設備中應用該芯片的一些實踐經驗，供讀者參考。

　　1 CH375功能及特點

　　1．1 芯片概述

　　CH375是一個USB總線通用接口電路，支持HOST主機方式和SLAVE設備方式。在本地端，CH375具有8位數據總線和讀、寫、片選控制線及中斷輸出，可以方便地掛接到單片機／DSP／MCU／MPU 等控制器的系統總線上。在USB主機方式下，提供了串行通信方式，通過串行輸入、串行輸出和中斷輸出與單片機／DSP／MCU／MPU等相連。外部單片機／DSP／MCU／MPU可以通過CH375按照相應的USB協議與USB設備通信，使設計人員設計開發USB工作簡單化。應用框圖見圖1。

　　1．2 內部結構

　　CH375內部集成了PLL倍頻器、主從USB接口SIE、數據緩沖區、被動并行接口、異步串型接口、命令解釋器、控制傳輸?shù)膮f(xié)議處理器、通用的固件程序等。

　　CH375芯片內部具有7個物理端點。端點O是默認端點，支持上傳和下傳，上傳和下傳緩沖區各是8 B；端點1包括上傳端點和下傳端點，上傳和下傳緩沖區各是8 B，上傳端點的端點號是81H，下傳端點的端點號是01H；端點2包括上傳端點和下傳端點，上傳和下傳緩沖區各是64 B，上傳端點的端點號是82H，下傳端點的端點號是02H。主機端點包括輸出端點和輸入端點，輸出和輸入緩沖區各是64 B，主機端點與端點2合用同一組緩沖區，主機端點的輸出緩沖區就是端點2的上傳緩沖區，主機端點的輸入緩沖區就是端點2的下傳緩沖區。其中，CH375的端點0、端點1、端點2只用于USB設備方式，在USB主機方式下只需要用到主機端點。CH375A內部中斷邏輯圖如圖2所示。

　　1．3 芯片特性

　　（1）低速和全速USB-HOST主機接口，支持LISB 2．0，外圍元器件只需要1個晶振和2個電容；（2）低速和全速USB設備接口，支持動態切換主機與設備方式；

　　（3）主機端點輸入和輸出緩沖區各有64 B，支持常用的12 Mb／s全速USB設備和1．5 Mb／s低速設備；

　?。?）支持USB設備的控制傳輸、批量傳輸、中斷傳輸；

　?。?）自動檢測USB設備的連接和斷開，提供設備連接和斷開的事件通知；

　　（6）內置控制傳輸?shù)膮f(xié)議處理器，簡化常用的控制傳輸；

　?。?）內置固件處理海量存儲設備的專用通信協議；

　?。?）并行接口包含8位數據總線，4線控制：讀選通、寫選通、片選輸入和中斷輸出；

　?。?）串行接口包括串行輸入、串行輸出和中斷輸出，支持通信波特率的動態調整；

　?。?0）支持5 V電源電壓和3．3 V電源電壓，支持低功耗模式。

　　2 硬件電路設計

　　2．1 蓄電池活化設備框圖

　　蓄電池活化設備是一種集電池數據采集、分析及活化處理多項功能于一體的智能設備。在活化過程中，需要分別對每組24節電池的端電壓實時采樣并存儲以供上層分析軟件進行分析處理。傳統設備與上層軟件一般通過RS 232串行通信口進行數據傳輸，在實際應用中必須攜帶計算機到現場，同時要求計算機必須配備串口硬件使用極不方便。

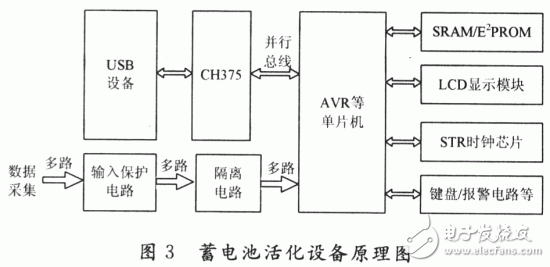

　　在此，提出一種基于CH375A USB接口芯片的智能蓄電池活化設備，使蓄電池活化設備具有通用USB接口，為智能設備和計算機提供了一種簡單方便的數據通信方法，具有操作簡單使用方便等優點。蓄電池活化設備系統如圖3所示，其工作原理如下所述。

　　蓄電池活化設備系統采用ATMEGA64單片機+U盤主控芯片CH375A，實現對U盤的讀寫，并把蓄電池活化設備的每次工作狀態及參數值，按照固定格式以單獨文件進行存儲，可以為上層分析軟件提供基站信息、電池組信息、電池組充放電狀態、電池充放電電流、設置的充放電時間、實際充放電時間、電池組開路電壓、電池組電壓、單節電池電壓、電池組電流、電池組溫度、告警等必要信息。這里重點介紹CH375芯片的應用，系統中其他部分功能電路不做介紹。

　　2．2 CH375與ATMEGA64單片機接口原理

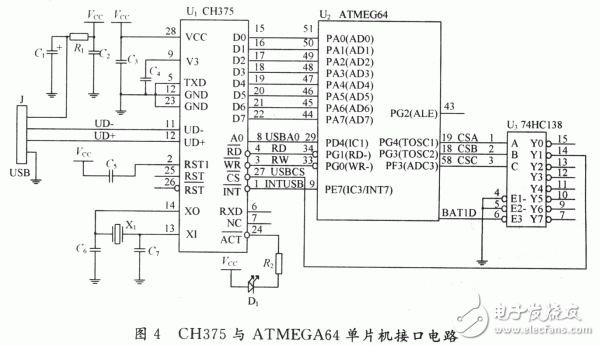

　　圖4所示為ATMEGA64單片機通過CH375實現USB接口的硬件電路。

　　在該設計中CH375工作于USB-HOST主機并行接口方式，即直接把CH375芯片的TXD引腳接地，使CH375通過被動并行接口電路掛接到8位單片機的系統總線上。CH7375的8位雙向數據總線D0～D7直接與單片機的PA數據口相連，RD和WR分別連接到單片機的讀選通輸出引腳和寫選通輸出引腳。片選信號CS連接到系統譯碼電路74HCl38的P14引腳，該引腳為低電平時選通CH375。INT連接到單片機的中斷輸入PE7引腳，中斷請求是低電平有效，單片機通過中斷方式獲取中斷請求。地址輸入線AO連接至單片機的PD4引腳，當AO引腳為高電平時選擇命令端口，可以寫入命令；當AO引腳為低電平時選擇數據斷口，可以讀寫數據。

　　3 軟件設計

　　CH375可以支持各種常用USB全速設備，對符合Mass-Storage海量存儲設備的通信協議的USB設備，使用內置固件可以通過Mass- Storage海量存儲設備的通信協議直接通信。對不符合上述要求的USB設備需要外部單片機通過控制傳輸以及ISSUE_TOKEN命令或 ISSUE_TKN_X命令自行處理相關通信協議。

　　3．1 本地端單片機軟件

　　單片機通過8位并口對CH375芯片進行讀寫，所有操作都由1個命令碼、若干輸入數據和若干個輸出數據組成。部分命令不需要輸入數據，部分命令沒有輸出數據。命令操作步驟如下：

　?。?）在A0=1時向命令端口寫入命令代碼；

　　（2）如果該命令具有輸入數據，則在A0=O時依次寫入輸入數據，每次1個字節；

　?。?）如果該命令具有輸出數據，則在A0=0時依次讀取輸出數據，每次1個字節；

　?。?）命令完成，可以暫?；蜣D入（1）繼續執行下一個命令。

　　CH375芯片專門用于處理USB通信，在檢測到USB總線的狀態改變或命令執行完成后，CH375以中斷方式通知單片機進行處理。

　　3．2 UBS接口軟件程序流程

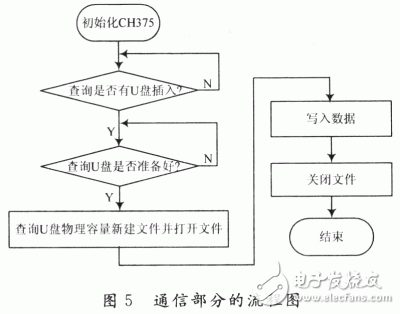

　　HC375不僅是一個通用的USB-HOST硬件接口芯片，還內置了相關的固定程序，可以方便地實現對USB存儲設備文件系統的管理。在該應用中采用C 語言編程，對蓄電池每次處理數據以一個文件的形式進行存儲，程序支持文件打開、新建、刪除和讀寫等功能。設備與USB存儲設備之間通信過程主要包括對 CH375芯片初始化、狀態查詢和并行數據的采集。通信部分程序流程如圖5所示。

　　4 結 語

　　這里在蓄電池活化設備USB接口電路中成功地使用了CH375芯片，取得了令人滿意的運行效果。利用該設計能夠很好地實現檢測設備數據移動轉存，為蓄電池活化設備的使用者提供了極大方便。結果表明，在實現USB數據移動存儲接口電路設計中采用CH375芯片具有軟硬件接口設計簡單，性價比高，操作方便等優點。
