HY5WZ-17/45是一種電站型無間隙金屬氧化物避雷器（MOA），專為10kV電力系統設計，主要用于保護發電廠、變電站等場所的電氣設備免受大氣過電壓和操作過電壓的損害。以下從型號含義、技術參數、結構特點、適用環境及選型依據等方面綜合分析：

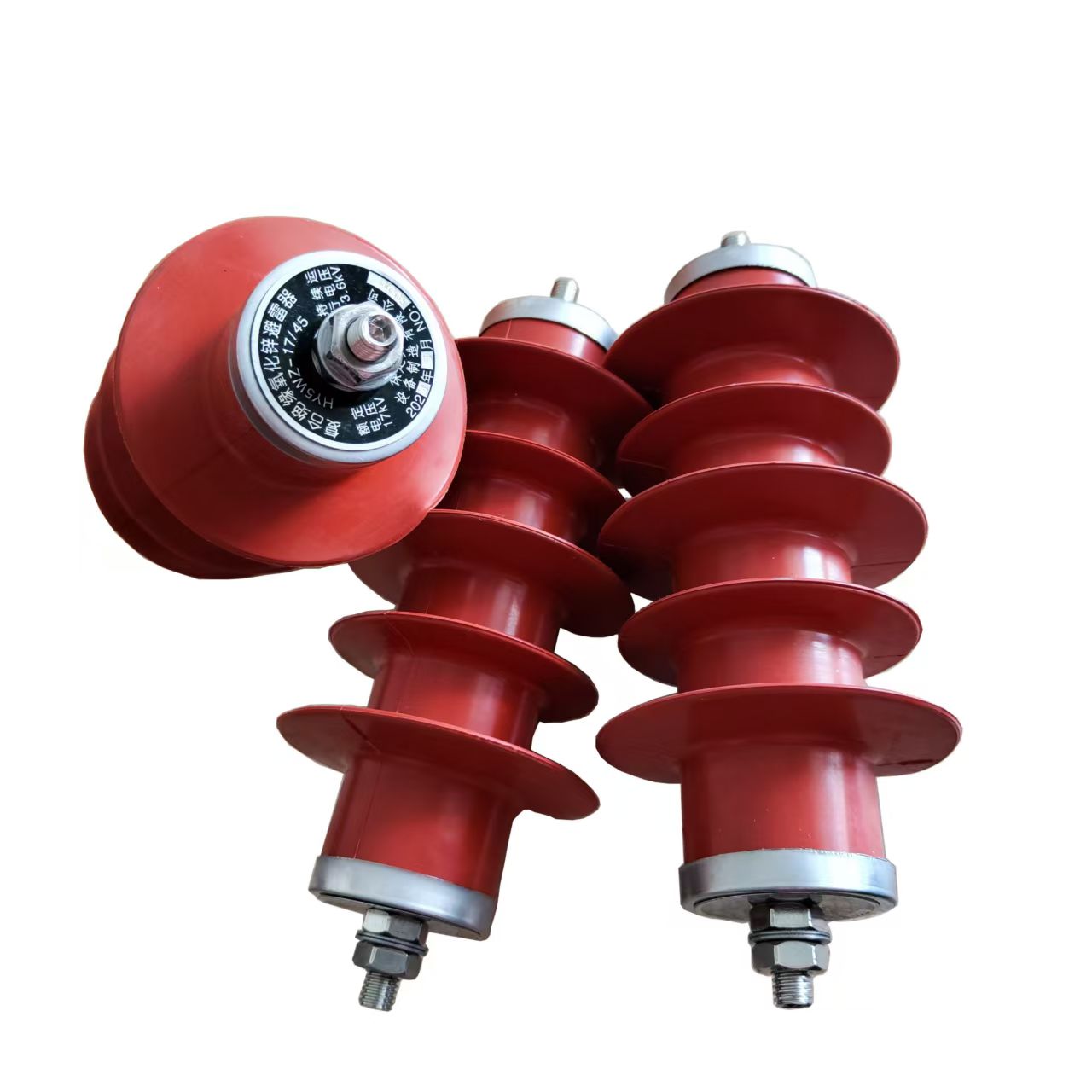

HHY5WZ-17/45氧化鋅避雷器
一、型號含義解析
根據JB/T 8459標準，型號中各字符代表以下含義：
HY：復合絕緣外套（"H"為復合外套，區別于瓷外套）；
5：標稱放電電流5kA；
W：無間隙結構（無需串聯放電間隙）；
Z：電站型（適用于發電廠、變電站）；
17：額定電壓17kV（有效值）；
45：標稱放電電流（5kA）下的最大殘壓45kV（峰值）。
結構與技術特點
復合外套設計：
硅橡膠復合材料整體模壓成型，具備優異的防爆、防潮、耐污性能，相比傳統瓷套避雷器，體積減小40%、重量降低50%，且抗碰撞能力更強249。
無間隙結構：
直接依賴氧化鋅閥片的非線性特性，響應時間快（納秒級），無放電延遲問題，陡波保護性能優異。
閥片配方優化：
高純度氧化鋅閥片泄漏電流低（0.75U?mA下≤50μA），通流容量高于國標，壽命長且熱穩定性好。
密封與防爆性：
整體模壓無氣隙結構，避免內部受潮或爆炸風險，適用于開關柜等密閉空間。
四、適用環境條件
溫度范圍：-40℃ ~ +40℃（適應嚴寒與高溫環境）；
海拔限制：≤2000m（復合外套型）；≤1000m（瓷套型）；
抗震與抗風：地震烈度7度以下，風速≤35m/s；
污穢環境：硅橡膠外套增水性強，爬電距離大，重污穢地區免清洗。
五、選型依據（為何10kV系統選17/45？）
額定電壓匹配：
10kV系統的最高運行電壓為12kV，避雷器持續運行電壓（13.6kV）需高于此值，避免誤動作；額定電壓17kV為系統標稱電壓的1.7倍，符合國標對中性點非有效接地系統的要求。
殘壓保護裕度：
雷電殘壓45kV（相當于25.4kV有效值）低于10kV設備絕緣水平（如開關柜工頻耐壓42kV），確保設備安全。
通流能力適配：
150A方波電流和40kA大電流耐受能力，滿足變電站短路容量需求。
六、安裝與維護要點
安裝要求：
采用≥4mm2銅芯軟導線連接，上部接相線，下部可靠接地；避免承受機械拉力。
預安裝檢測：
必須測量絕緣電阻、直流U?mA及0.75U?mA泄漏電流（超標需更換）。
禁止操作：
不得單獨進行工頻耐壓試驗，設備整體試驗時需斷開避雷器。
定期維護：
多雷區或高原環境需增加檢測頻次，重點監測泄漏電流變化。
總結
HY5WZ-17/45以其高可靠性、快速響應和強環境適應性，成為10kV電站過電壓保護的主流選擇。其設計緊密貼合系統絕緣配合要求，復合外套技術解決了傳統避雷器笨重易爆的痛點，尤其適合空間受限的開關柜場景。選型時需嚴格校驗海拔、污穢等級等參數，并遵循“額定電壓匹配、殘壓足夠低”的核心原則。
