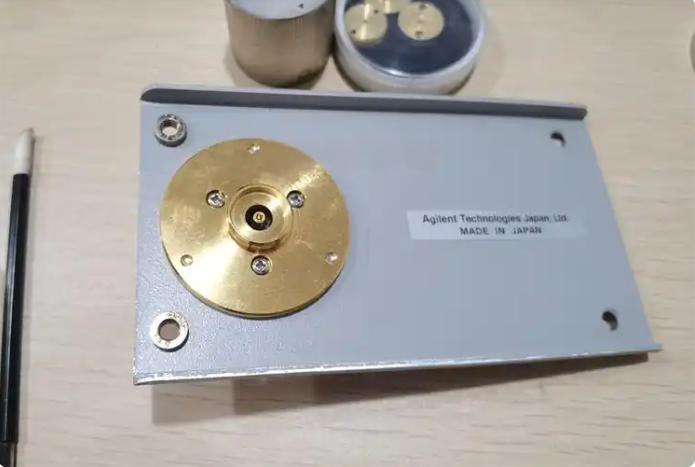

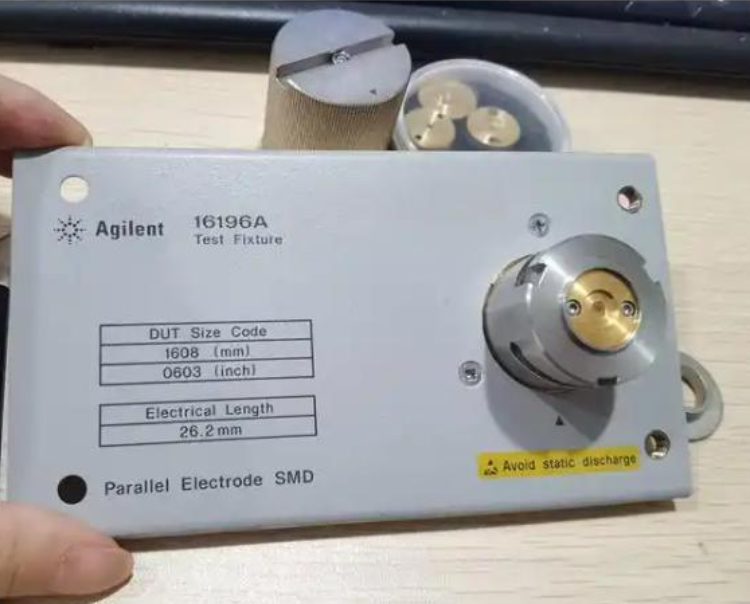

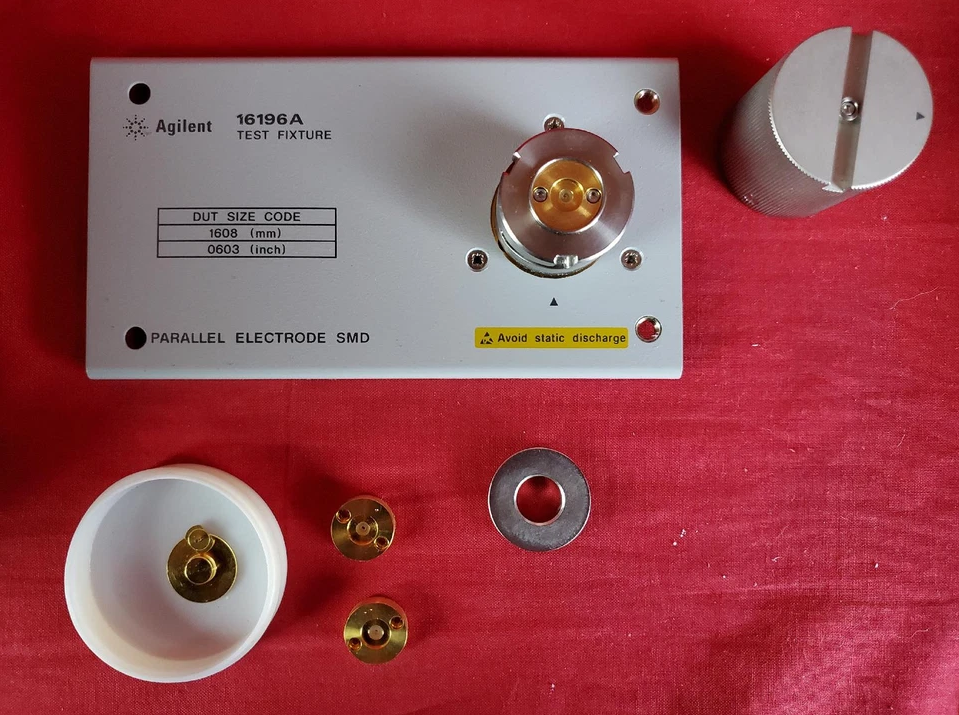

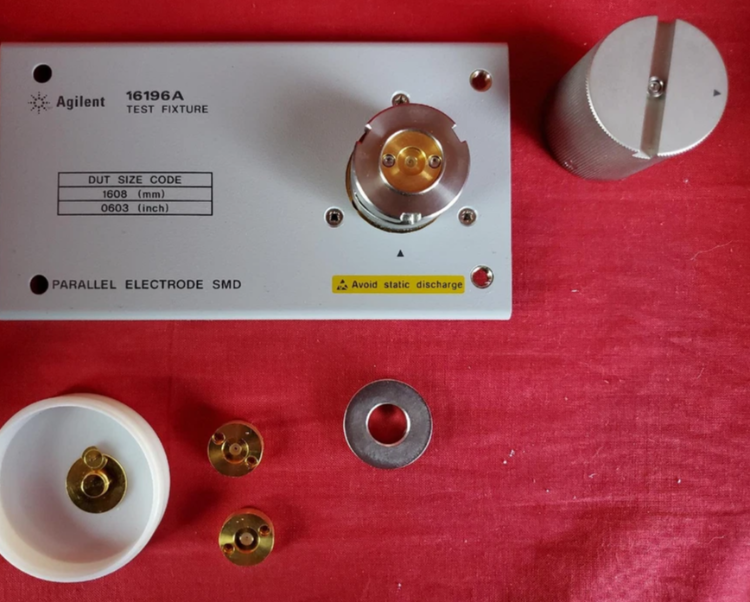

Agilent安捷倫16196A平行電極 SMD 測試夾具，直流至 3 GHz

安捷倫Agilent 16196A測試夾具被設計用于平行電極smd的阻抗評估。它實現了穩定的頻率特性，高達3 GHz，并提供了高度可重復性的測量。適用的SMD尺寸代碼為0603（英寸）/1608（mm）。

可對尺寸為(1.6L ± 0.15) x (0.8W ± 0.15) x（0.4H至0.95）的SMD執行準確的可重復測量

Agilent安捷倫16196A平行電極 SMD 測試夾具，直流至 3 GHz

特性

端子連接器：7 mm

DUT連接：2端子

電氣長度：26.2 mm

尺寸（約）：140 (W) x 48 (H) x 78 (D) [mm]

重量（約）: 250 g

適用儀器： E4982A、E4990A + 42942A*、E4991B、E5061B-3L3/3L4/3L5與Opt。005 + 16201A *選項E4990A-120為必需

頻率：直流至3 GHz

最大電壓：±42 V峰值

最大電壓。（AC +DC）

工作溫度：-55至+85°

CDUT尺寸：適用的SMD尺寸為0603（英寸）/1608（mm）。

特點

SMD 測試夾具選型表

16196A 表面貼裝器件（SMD）測試夾具具有良好的可重復性和可用性，相關性精確至 3 GHz。 16196 系列夾具屬定制設計，可適應特定的 SMD 尺寸（見下表），并提供可重復的被測器件定位和可靠的接觸，以實現穩定的測量結果，降低操作員引發錯誤的可能性。 從傳統上來看，SMD 電感器評估達到 3 GHz 是很難實現的，而現在有了 16196 系列，則可以很容易地進行精確且可重復的測量。
