AD6684 135 MHz四通道中頻接收機

數據： AD6684產品技術英文資料手冊

優勢和特點

JESD204B（子類1）編碼串行數字輸出
- 通道速率最高達15 Gbps
總功耗：1.68 W (500 MSPS)
- 每個模數轉換器(ADC)通道：420 mW
SFDR：82 dBFS（305 MHz，1.8 V p-p輸入范圍）
SNR：66.8 dBFS（305 MHz，1.8 V p-p輸入范圍）
噪聲密度：?151.5 dBFS/Hz（1.8 V p-p輸入范圍）
模擬輸入緩沖
片內擾動，可改善小信號線性度
靈活的差分輸入范圍
- 1.44 V p-p至2.16 V p-p（標稱值1.80 V p-p）
82 dB通道隔離/串?dāng)_直流電源：0.975 V、1.8 V和2.5 V
主接收機的噪聲整形再量化器(NSR)選項
可變動態范圍(VDR)選項支持?jǐn)?shù)字預失真(DPD)
集成4個寬帶數字下變頻器(DDC)
- 48位數控振蕩器(NCO)，最多級聯4個半帶濾波器
模擬輸入全功率帶寬：1.4 GHz
幅度檢測位支持實現高效自動增益控制(AGC)
差分時鐘輸入整數時鐘分頻值：1、2、4或8
片內溫度二極管靈活的JESD204B通道配置
靈活的JESD204B通道配置

產品詳情

AD6684是一款135 MHz帶寬、四通道中頻(IF)接收機。內置四個14位、500 MSPS ADC和各種數字處理模塊，包括四個寬帶DDC、一個NSR和VDR監控。該器件內置片內緩沖器和采樣保持電路，專門針對低功耗、小尺寸和易用性而設計。該器件設計支持通信應用。該器件的全功率帶寬為1.4 GHz。

這款四通道ADC內核采用多級、差分流水線架構，并集成了輸出糾錯邏輯。每個ADC均具有寬帶寬輸入，支持用戶可選的各種輸入范圍。集成基準電壓源可簡化設計。AD6684針對寬輸入帶寬、出色的線性度和小封裝低功耗而優化。

模擬輸入和時鐘信號輸入均為差分輸入。每對ADC數據輸出通過縱橫多路復用器內部連接到兩個DDC。各DDC最多由五個級聯信號處理級組成：48位頻率轉換器、NCO以及最多四個半帶抽取濾波器。

各ADC的輸出內部連接到NSR模塊。集成NSR電路能夠提高奈奎斯特帶寬內較小頻段的信噪比(SNR)性能。該器件支持兩種輸出模式，可通過串行端口接口(SPI)選擇。如果使能NSR特性，則在處理ADC的輸出時，AD6684可以在有限的部分奈奎斯特帶寬內實現更高的SNR性能，同時保持9位輸出分辨率。

各ADC的輸出還在內部連接到VDR模塊。對于規定的輸入信號，此可選模式支持全動態范圍。在規定屏蔽范圍（基于DPD應用）內的輸入會原樣通過。違反此規定屏蔽范圍的輸入會導致輸出分辨率降低。

采用VDR時，觀測接收機的動態范圍由規定的輸入頻率屏蔽范圍確定。對于屏蔽范圍內的信號，輸出以允許的最大分辨率呈現。對于超過此頻率屏蔽范圍內的規定功率水平的信號，輸出分辨率會被截?cái)唷４似帘畏秶贒PD應用，支持可調諧實數中頻采樣、零中頻或復數中頻接收架構。

在DDC、NSR和VDR模式下，該器件可通過SPI可編程profile選擇（啟動時，默認模式為NSR）。

除了DDC模塊，AD6684還有其他功能可簡化通信接收機的AGC功能。利用ADC的快速檢測輸出位，可編程閾值檢測器可以監控輸入信號功率。如果輸入信號電平超過可編程閾值，快速檢測指示器就會變?yōu)楦唠娖健Ｓ捎谠撻撝抵甘酒鞯难舆t極短，因此用戶能夠快速調低系統增益，從而避免ADC輸入端出現超量程現象。

用戶可在JESD204B子類1的高速串行輸出的一個或兩個通道上對每對IF接收器輸出進行配置，具體取決于接收邏輯器件的抽取率和可接受通道速率。通過SYSREF±、SYNCINB±AB和SYNCINB±CD輸入引腳，可提供多器件同步支持。

AD6684具有靈活的掉電選項，在需要時可以明顯降低功耗。所有這些特性均可通過1.8 V三線式SPI進行編程。

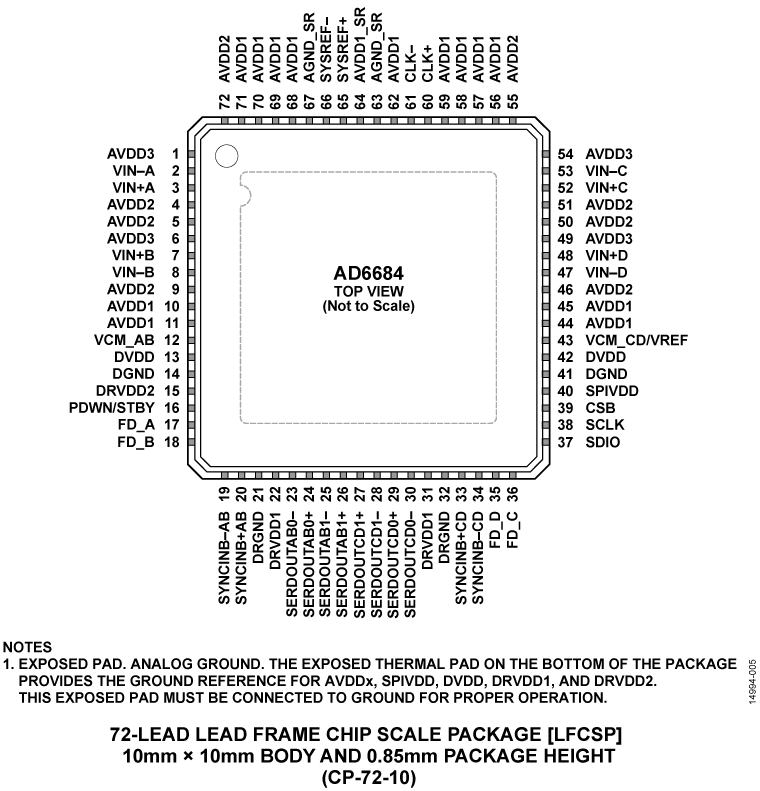

AD6684采用72引腳無鉛LFCSP封裝，額定溫度范圍為?40℃至+105°C結溫范圍。
